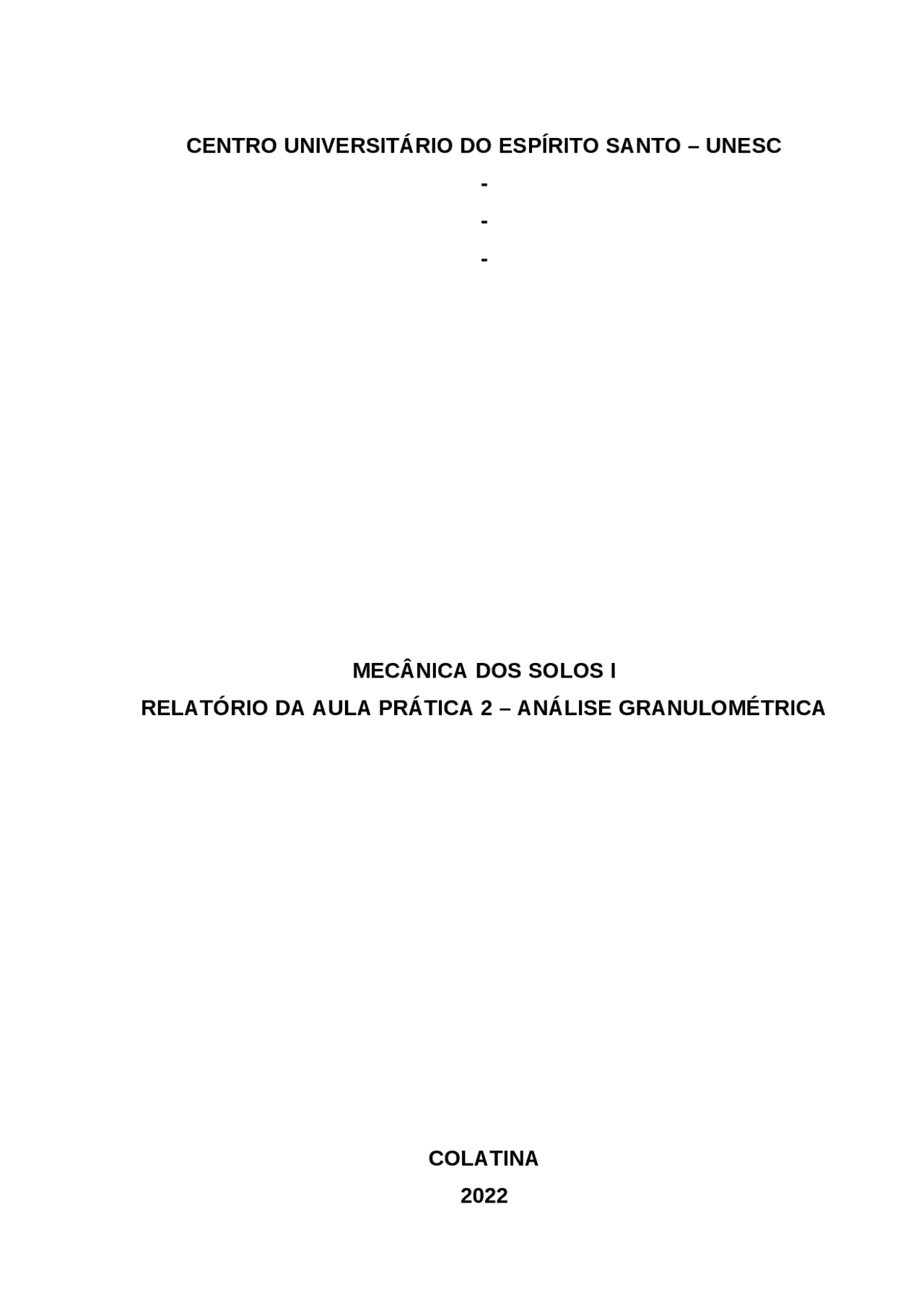

CENTRO UNIVERSITÁRIO DO ESPÍRITO SANTO – UNESC

MECÂNICA DOS SOLOS I

RELATÓRIO DA AULA PRÁTICA 2 – ANÁLISE GRANULOMÉTRICA

COLATINA

INTRODUÇÃO

A análise granulométrica é o conhecimento da distribuição de tamanhos de um conjunto heterogêneo de partículas. Através dessa análise é possível fazer um estudo de caracterização do solo. O método mais antigo é o experimento por peneiramento, onde o material a ser analisado pode está seco, úmido ou combinado. O objetivo principal dessa prática foi desenvolver a curva granulométrica e definir os parâmetros segundo Allen-Hazen, que caracteriza a variedade das dimensões que as partículas do solo possuem, se ele é bem graduado ou mal graduado e, segundo a escala granulométrica adotada pela ABNT, qual o material predominante (pedregulho, areia, silte ou argila). MATERIAIS UTILIZADOS  Balança;  Escova de cerdas macias;  Peneiras de 37,5mm; 25mm; 19mm; 9,5mm; 4,8mm; 2,36mm; 2mm; 1,2mm; 0,6mm; 0,42mm; 0,3mm; 0,15mm; 0,075mm.  Almofariz e mão de grau; PROCEDIMENTO EXPERIMENTAL Foi retirado e pesado 1000g de amostra de solo seco, em temperatura ambiente. Logo foi utilizado o almofariz para destorroar todos os torrões ainda existentes, de modo a assegurar a retenção na peneira somente dos grãos maiores que a abertura da malha. Em seguida, foi peneirado todo o material pela ordem do maior diâmetro de 38mm até o menor diâmetro de 0,075mm das peneiras. Após o peneiramento, foi feito a pesagem da quantidade de material retido em cada peneira, em seguida, foram coletados os dados e desenvolvido o gráfico da curva granulométrica, definindo os parâmetros segundo Allen-Hazen. RESULTADOS E DISCURSSÕES Na foto abaixo, é possível observar o solo após desmancharem os torrões.

Figura 4 – Material retido na peneira de 4,8mm Fonte: elaborado pelo autor Figura 5 – Material retido na peneira de 2,36mm Fonte: laborado pelo autor Figura 6 – Material retido na peneira de 2,0mm Fonte: elaborado pelo autor Figura 7 – Material retido na peneira de 1,2mm Fonte: elaborado pelo autor

Figura 8 – Material retido na peneira de 0,6mm Fonte: elaborado pelo autor Figura 9 – Material retido na peneira de 0,42mm Fonte: elaborado pelo autor Figura 10 – Material retido na peneira de 0,25mm Fonte: elaborado pelo autor Figura 11 – Material retido na peneira de 0,15mm Fonte: elaborado pelo autor

fundo <0,075 1,8 986,8 1, Fonte: elaborado pelo autor Com os dados na tabela foi possível calcular a porcentagem de material que ficou retido na peneira, através da fórmula. Qg = (Mt – Mr) * 100 Mt DADOS: Mt (massa total seca ao ar): 1000g Mg (massa do material seco retido na peneira 2,00 mm): 250g Gráfico 1 – Curva Granulométrica

0 0.01 0.1 1 10 100 0 10 20 30 40 50 60 70 80 90 100 Curva Granulométrica abertura das peneiras (mm) % passante Fonte: elaborado pelo autor Segundo Allen–Hazen, define-se curva granulométrica pelos dois parâmetros:

• Diâmetro Efetivo
• Grau de Uniformidade De acordo com o gráfico da curva granulométrica é possível encontrar valores como o diâmetro efetivo (ef), que corresponde ao diâmetro de 10% em peso total, de toda as partículas menores que ele; O grau de uniformidade (Cu), que fornece a ideia da variedade das dimensões que as partículas de um solo possuem; E o coeficiente de curvatura, indica a ideia do formato da curva permitindo detectar descontinuidades no conjunto. Tabela 3 – Resultados do “ef”, “Cu” e “Cc” Diâmetro Efetivo Coeficiente de Uniformidade Coeficiente de Curvatura d10= 0, Cu= d60/ def Cc= d30² / (d60*d10) d30= 0, d60= 1,171875 Cu= 5 Cc= 1, Fonte: elaborado pelo autor A partir dos cálculos acima, concluiu-se que o “Cu < 5”, classificando o solo como “uniforme”, apresentando pouca variedade nas dimensões de suas partículas.

Podemos observar a grande importância deste experimento para a Engenharia em si, em que se faz de extrema importância encontrar qual tipo de solo nós estamos trabalhando a partir dos ensaios de sedimentação e granulometria.

REFERÊNCIAS

ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR: 6457 – Amostras de solo — Preparação para ensaios de compactação e ensaios de caracterização. Rio de Janeiro, 2016. ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR: 7181 – Solo — Análise granulométrica. Rio de Janeiro, 2016. ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR: 6502 – Rochas e Solos. Rio de Janeiro, 1995.
