FACULDADE DE ENGENHARIA ELÉTRICA E DE COMPUTAÇÃO - UNICAMP
EE-833 ELETRÔNICA DE POTÊNCIA
MÓDULO 2
TIRISTORES e RETIFICADORES CONTROLADOS
ASPECTOS TEÓRICOS
2.1 O Tiristor
O nome tiristor engloba uma família de dispositivos semicondutores que operam em regime chaveado, tendo em comum uma estrutura de 4 camadas semicondutoras numa seqüência p-n-p-n, apresentando um funcionamento biestável. O tiristor de uso mais difundido é o SCR (Retificador Controlado de Silício), usualmente chamado simplesmente de tiristor. Outros componentes, no entanto, possuem basicamente a mesma estrutura: LASCR (SCR ativado por luz), TRIAC (tiristor triodo bidirecional), DIAC (tiristor diodo bidirecional), GTO (tiristor comutável pela porta), MCT (Tiristor controlado por MOS).
2.1.1 Princípio de funcionamento O tiristor é formado por quatro camadas semicondutoras, alternadamente p-n-p-n, possuindo 3 terminais: anodo e catodo , pelos quais flui a corrente, e a porta (ou gate) que, a uma injeção de corrente, faz com que se estabeleça a corrente anódica. A figura 2.1 ilustra uma estrutura simplificada do dispositivo. Se entre anodo e catodo tivermos uma tensão positiva, as junções J1 e J3 estarão diretamente polarizadas, enquanto a junção J2 estará reversamente polarizada. Não haverá condução de corrente até que a tensão Vak se eleve a um valor que provoque a ruptura da barreira de potencial em J2 [2.1].
A
Anodo
Gate G
K
Catodo
Vcc
Rc (carga)
Rg Vg^ CH
A K G Rg Vg
Vcc Rc P+ N- P N+
J1 J2 J

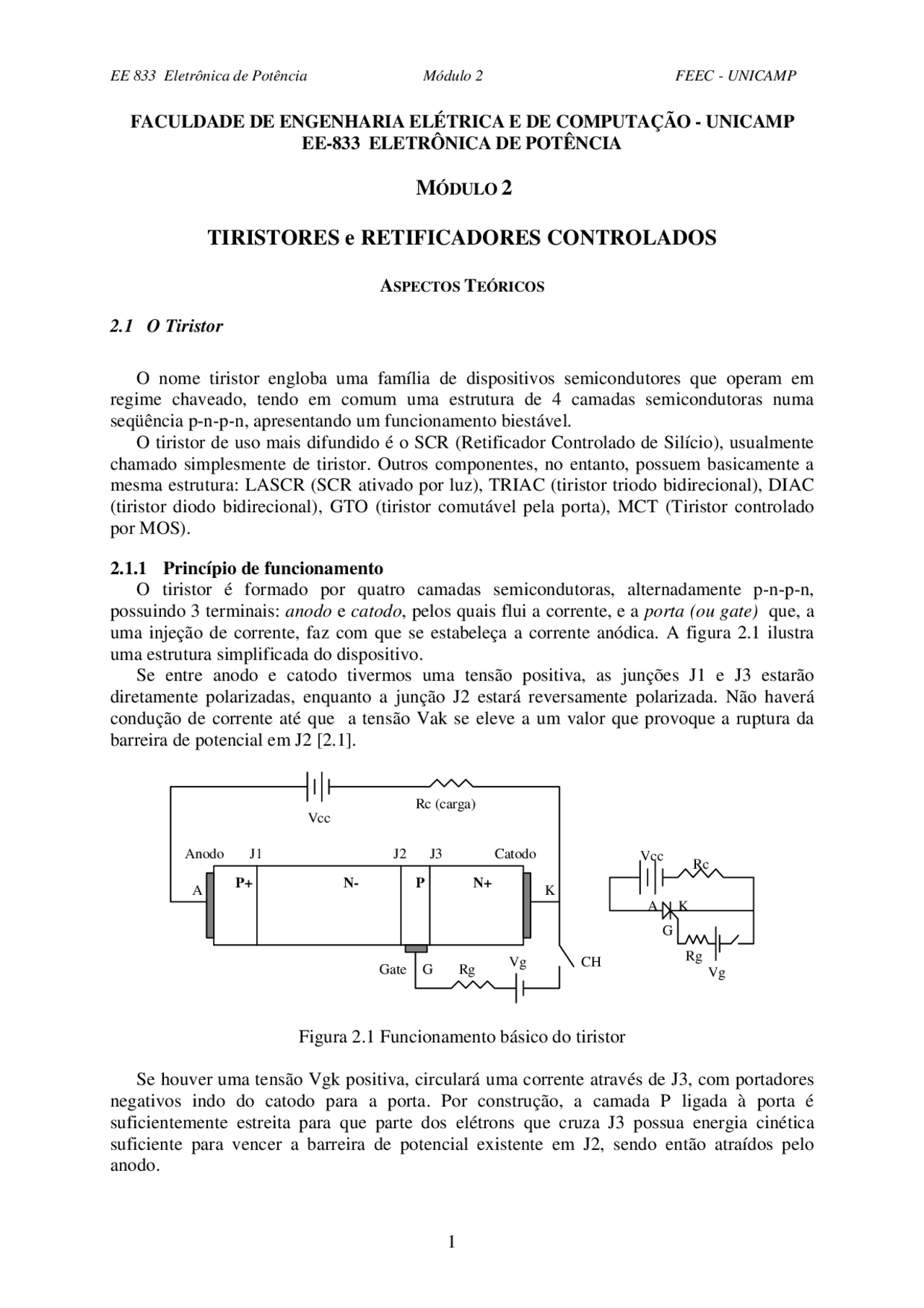

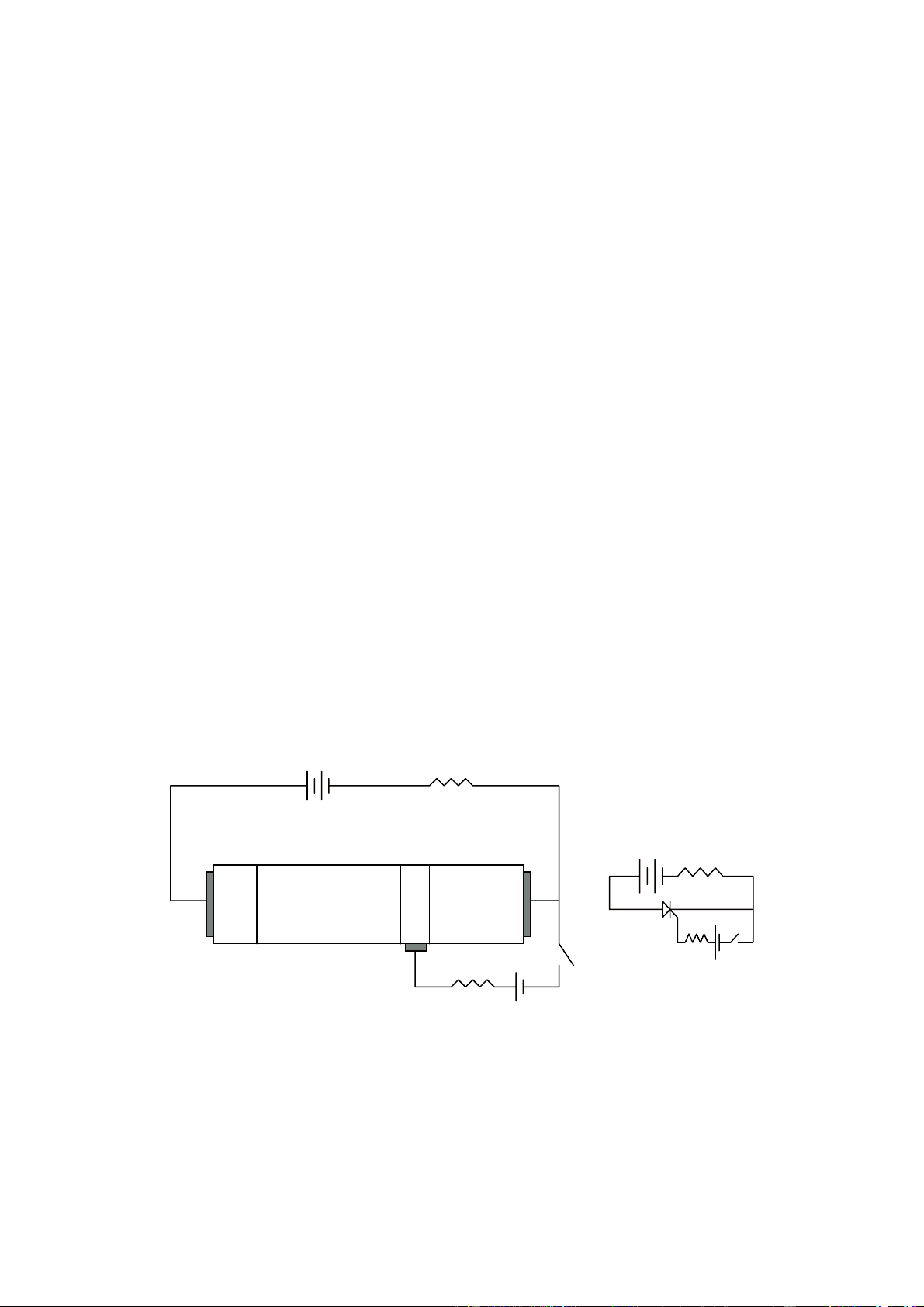

Figura 2.1 Funcionamento básico do tiristor
Se houver uma tensão Vgk positiva, circulará uma corrente através de J3, com portadores negativos indo do catodo para a porta. Por construção, a camada P ligada à porta é suficientemente estreita para que parte dos elétrons que cruza J3 possua energia cinética suficiente para vencer a barreira de potencial existente em J2, sendo então atraídos pelo anodo.
Desta forma, a junção reversamente polarizada tem sua diferença de potencial diminuída e estabelece-se uma corrente entre anodo e catodo, que poderá persistir mesmo na ausência da corrente de porta. Quando a tensão Vak for negativa, J1 e J3 estarão reversamente polarizadas, enquanto J estará diretamente polarizada. Assim, o tiristor bloqueará o fluxo de portadores enquanto não for superada a tensão de ruptura das duas junções. É comum fazer-se uma analogia entre o funcionamento do tiristor e o de uma associação de dois transistores, conforme mostrado na figura 2.2.
P N P
N P N
A
K
G
A
K
G
Ia
Ik
T
T
Ib
Ic
Ig Ib
Ic
Figura 2.2 Analogia entre tiristor e transistores
Quando uma corrente Ig positiva é aplicada, Ic2 e Ik crescerão. Como Ic2 = Ib1, T conduzirá e teremos Ib2=Ic1 + Ig, que aumentará Ic2 e assim o dispositivo evoluirá até a saturação, mesmo que Ig seja retirada. Tal efeito cumulativo ocorre se os ganhos dos transistores forem maior que 1. O componente se manterá em condução desde que, após o processo dinâmico de entrada em condução, a corrente de anodo tenha atingido um valor superior ao limite I (^) L, chamado de corrente de "latching". Para que o tiristor deixe de conduzir é necessário que a corrente por ele caia abaixo do valor mínimo de manutenção (IH), permitindo que se restabeleça a barreira de potencial em J2. Para a comutação do dispositivo não basta, pois, a aplicação de uma tensão negativa entre anodo e catodo. Tal tensão reversa apressa o processo de desligamento por deslocar nos sentidos adequados os portadores na estrutura cristalina, mas não garante, sozinha, o desligamento. Devido a características construtivas do dispositivo, a aplicação de uma polarização reversa do terminal de gate não permite a comutação do SCR. Este será um comportamento dos GTOs, como se verá adiante.
Vak
Ia Von
I
I (^) L H Vbo
Vbr
Ig2 > Ig1 > Ig=
Figura 2.3 Característica estática do tiristor.
O valor Vgm indica a mínima tensão de gate que garante a condução de todos os componentes de um dado tipo, na mínima temperatura especificada. O valor Vgo é a máxima tensão de gate que garante que nenhum componente de um dado tipo entrará em condução, na máxima temperatura de operação. A corrente Igm é a mínima corrente necessária para garantir a entrada em condução de qualquer dispositivo de um certo tipo, na mínima temperatura. Para garantir a operação correta do componente, a reta de carga do circuito de acionamento deve garantir a passagem além dos limites Vgm e Igm, sem exceder os demais limites (tensão, corrente e potência máximas).
e) Energia radiante
Energia radiante dentro da banda espectral do silício, incidindo e penetrando no cristal, produz considerável quantidade de pares elétrons-lacunas, aumentando a corrente de fuga reversa, possibilitando a condução do tiristor. Este tipo de acionamento é o utilizado nos LASCR, cuja aplicação principal é em sistemas que operam em elevado potencial, onde a isolação necessária só é obtida por meio de acoplamentos óticos.
Máxima tensão de gate
Máxima potência Instantânea de gate
Ig
Vgk
6V
0 0,5A
0 Igm
Vgm Vgo
Limite de baixa corrente
Limite de alta corrente Reta de carga do circuito de acionamento
Figura 2.4 Condições para disparo de tiristor através de controle pela porta.
2.1.3 Parâmetros básicos de tiristores Apresentaremos a seguir alguns parâmetros típicos de tiristores e que caracterizam condições limites para sua operação [2.2]. Alguns já foram apresentados e comentados anteriormente e serão, pois, apenas citados aqui. a) Tensão direta de ruptura (VBO) b) Máxima tensão reversa (VBR) c) Máxima corrente de anodo (Ia max): pode ser dada como valor RMS, médio, de pico e/ou instantâneo. d) Máxima temperatura de operação (Tj max): temperatura acima da qual pode haver destruição do cristal. e) Resistência térmica (Rth): é a diferença de temperatura entre 2 pontos especificados ou regiões, dividido pela potência dissipada sob condições de equilíbrio térmico. É uma medida das condições de fluxo de calor do cristal para o meio externo. f) Característica I2t: é o resultado da integral do quadrado da corrente de anodo num determinado intervalo de tempo, sendo uma medida da máxima potência dissipável pelo dispositivo. É dado básico para o projeto dos circuitos de proteção. g) Máxima taxa de crescimento da tensão direta Vak (dv/dt).
h) Máxima taxa de crescimento da corrente de anodo (di/dt): fisicamente, o início do processo de condução de corrente pelo tiristor ocorre no centro da pastilha de silício, ao redor da região onde foi construída a porta, espalhando-se radialmente até ocupar toda a superfície do catodo, à medida que cresce a corrente. Mas se a corrente crescer muito rapidamente, antes que haja a expansão necessária na superfície condutora, haverá um excesso de dissipação de potência na área de condução, danificando a estrutura semicondutora. Este limite é ampliado para tiristores de tecnologia mais avançada fazendo-se a interface entre gate e catodo com uma maior área de contato, por exemplo, 'interdigitando" o gate. A figura 2.5 ilustra este fenômeno.
P
N-
P
N N
A
K G
Contato metálico
G
Catodo
G P N (^) N
P G
Gate circular Gate interdigitado
Figura 2.5 Expansão da área de condução do SCR a partir das vizinhanças da região de gate.
i) Corrente de manutenção de condução (Ih): a mínima corrente de anodo necessária para manter o tiristor em condução. j) Corrente de disparo (IL): mínima corrente de anodo requerida para manter o SCR ligado imediatamente após ocorrer a passagem do estado desligado para o ligado e ser removida a corrente de porta. k) Tempo de disparo (ton): é o tempo necessário para o tiristor sair do estado desligado e atingir a plena condução. l) Tempo de desligamento (toff): é o tempo necessário para a transição entre o estado de condução e o de bloqueio. É devido a fenômenos de recombinação de portadores no material semicondutor. m) Corrente de recombinação reversa (Irqm): valor de pico da corrente reversa que ocorre durante o intervalo de recombinação dos portadores na junção. A figura 2.6 ilustra algumas destas características.
dv/dt di/dt Tensão direta de bloqueio
Corrente de fuga direta Von
ton
toff
Corrente de fuga reversa
Tensão reversa de bloqueio
Irqm
Figura 2.6: Características do tiristor
b.2) Comutação por ressonância da carga Em algumas aplicações específicas, é possível que a carga, pela sua dinâmica própria, faça com que a corrente tenda a se inverter, fazendo o tiristor desligar. Isto ocorre, por exemplo, quando existem capacitâncias na carga as quais, ressoando com as indutâncias do circuito produzem um aumento na tensão ao mesmo tempo em que reduzem a corrente. Caso a corrente se torne menor do que a corrente de manutenção, e o tiristor permaneça reversamente polarizado pelo tempo suficiente, haverá o seu desligamento. A tensão de entrada pode ser tanto CA quanto CC. A figura 2.8 ilustra tal comportamento em um circuito com entrada e saídas unidirecionais. Observe que enquanto o tiristor conduz a tensão de saída, vo(t) é igual à tensão de entrada. Quando a corrente se anula e S1 desliga, o que se observa é a tensão imposta pela carga ressonante a qual.
Carga Ressonante
io(t) L Vcc vo(t)
S
0
i o
vo
Figura 2.8 Circuito e formas de onda de comutação por ressonância da carga.
b.3) Comutação forçada Antes do surgimento dos GTOs, este foi um assunto muito discutido, buscando-se topologias eficientes. Com o advento dos dispositivos com comutação pelo gate, os SCRs tiveram sua aplicação concentrada nas aplicações nas quais ocorre comutação natural ou pela carga. Atualmente este é um tema praticamente obsoleto. É utilizada em circuitos com alimentação CC e nos quais não ocorre reversão no sentido da corrente de anodo. A idéia básica deste tipo de comutação é oferecer à corrente de carga um caminho alternativo ao tiristor, enquanto se aplica uma tensão reversa sobre ele, desligando-o. A figura 2.9 mostra um circuito para comutação forçada de SCR e as formas de onda típicas. A figura 2.10 mostra detalhes de operação do circuito auxiliar de comutação. Em um tempo anterior a to, a corrente da carga (suposta quase constante, devido à elevada constante de tempo do circuito RL) passa pelo diodo de circulação, Df. A tensão sobre o capacitor é negativa, com valor igual ao da tensão de entrada. Em t1 o tiristor principal, Sp, é disparado, conectando a fonte à carga, levando o diodo Df ao desligamento. Ao mesmo tempo surge uma malha formada por Sp, Cr, D1 e Lr, a qual permite a ocorrência de uma ressonância entre Cr e Lr, levando à inversão na polaridade da tensão do capacitor. Em t1 a tensão atinge seu máximo e o diodo D1 desliga (pois a corrente se anula). O capacitor está preparado para realizar a comutação de Sp.
Quanto o tiristor auxiliar, Sa, é disparado, em t2, a corrente da carga passa a ser fornecida através do caminho formado por Lr, Sa e Cr, levando a corrente por Sp a zero, ao mesmo tempo em que se aplica uma tensão reversa sobre ele, de modo a desligá-lo. Continua a haver corrente por Cr, a qual, em t3, se torna igual à corrente da carga, fazendo com que a variação de sua tensão assuma uma forma linear. Esta tensão cresce (no sentido negativo) até levar o diodo de circulação à condução, em t4. Como ainda existe corrente pelo indutor Lr, ocorre uma pequena oscilação na malha Lr, Sa, Cr e D2 e, quando a corrente por Sa se anula, o capacitor se descarrega até a tensão VCC na malha formada por Cr, D1, Lr, fonte e Df.
Vcc
Lr
Cr +Vc
i c
Lo
Ro
Vo
i (^) T
Sp
Sa
D
D
Df 200V
-200V
-60A
60A
0 vC
vo
i (^) T
i (^) C
Figura 2.9 Topologia com comutação forçada de SCR e formas de onda típicas.
200V
-60A
60A
-200V
0
i (^) T
ic
vo
vc
to (^) t1 t2 t3^ t4^ t Figura 2.10 Detalhes das formas de onda durante comutação.
2.1.5 Redes Amaciadoras (snubbers) O objetivo destas redes é evitar problemas advindos de excessivos valores para dv/dt e di/dt, conforme descrito anteriormente. a) O problema di/dt Uma primeira medida capaz de limitar possíveis danos causados pelo crescimento excessivamente rápido da corrente de anodo é construir um circuito acionador de gate adequado, que tenha alta derivada de corrente de disparo para que seja também rápida a expansão da área condutora. Um reator saturável em série com o tiristor também limitará o crescimento da corrente de anodo durante a entrada em condução do dispositivo. Além deste fato tem-se outra vantagem adicional que é a redução da potência dissipada no chaveamento pois, quando a corrente de anodo crescer , a tensão Vak será reduzida pela queda sobre a indutância.
b) Acoplamento luminoso O acoplamento ótico apresenta como principal vantagem a imunidade a interferências eletromagnéticas, além da alta isolação de potencial. Dois tipos básicos de acopladores são usados: os opto-acopladores e as fibras óticas. No primeiro caso tem-se um dispositivo onde o emissor e o receptor estão integrados, apresentando uma isolação típica de 2500V. Já para as fibras óticas, o isolamento pode ser de centenas de kV. A potência necessária para o disparo é provida por duas fontes: uma para alimentar o emissor (em geral a própria fonte do circuito de controle) e uma outra para o lado do receptor. Eventualmente a própria carga armazenada no capacitor do circuito amaciador (ou rede de equalização), através de um transformador de corrente, pode fornecer a energia para o lado do receptor, a partir da corrente que circula pelo tiristor, assegurando potência durante todo o período de condução [2.3].
+Vcc
Pulsos
+V
Req
Req
Pulsos
Figura 2.12: Rede de equalização e circuitos de acionamento de pulso
2.2 Pontes retificadoras
Os circuitos retificadores controlados constituem a principal aplicação dos tiristores em conversores estáticos. Possuem vasta aplicação industrial, no acionamento de motores de corrente contínua, em estações retificadoras para alimentação de redes de transmissão CC, no acionamento de locomotivas, etc. Analisaremos aqui pontes retificadoras monofásicas, embora o estudo das pontes trifásicas não seja substancialmente diferente. Para potência superior a 10 kW geralmente se usam pontes trifásicas (ou mesmo hexafásicas). Estudaremos ainda o TCA 780, um dos CIs dedicados ao acionamento de tiristores em sistemas com controle de fase. A Figura 2.13 mostra 3 estruturas de pontes retificadoras monofásicas.
vi(t)
vo(t) vi(t)
vo(t) vi(t)
vo(t)
T1 T
D1 D
T
T
D
D
T1 T
T3 (^) T
(a) (^) (b) (c)
vi(t)=Vp.sin(wt)
D
Fig.2.13 - Pontes retificadoras monofásicas: a) Semi-controlada simétrica; b) Semi-controlada assimétrica; c) totalmente controlada
A principal vantagem das pontes semi-controladas é o uso de apenas 2 tiristores, sendo indicadas quando o fluxo de energia será apenas da fonte para a carga. Neste circuito a tensão de
saída, vo(t) pode assumir apenas valores (instantâneos e médios) positivos. Sempre que a tensão de saída tender a se inverter haverá um caminho interno que manterá esta tensão em zero, desconectando a carga da rede. Quando a carga for resistiva, a forma de onda da corrente de linha será a mesma da tensão sobre a carga (obviamente sem a retificação). Com carga indutiva, a corrente irá se alisando à medida que aumenta a constante de tempo elétrica da carga, tendo, no limite, uma forma plana. Vista da entrada, a corrente assume uma forma retangular.
a)Ponte semi-controlada assimétrica Na ponte assimétrica existe um caminho de livre-circulação formado pelos diodos D1 e D2. Supondo a polaridade da tensão da entrada como indicada, o disparo de T1 conecta a entrada à carga (indutiva) através do tiristor e D2. Quando a tensão de entrada se inverter, D1 entrará em condução e T1 cortará (Enquanto, devido ao tempo de desligamento do tiristor, T1, D1 e D conduzirem, a fonte estará curto-circuitada, com sua corrente sendo limitada pela impedância da fonte). Quando T2 for disparado, D1 cortará. O intervalo de condução de cada SCR é de (π−α). Cada diodo conduz por (2π−α). A figura 2.14 mostra formas de onda para este conversor.
vo(t)
vg1(t) vg2(t)
iT 1 (t) iT 2 (t)
ID 2 (t)
ID 1 (t)
0 C orrente de entrada
Figura 2.14 Formas de onda de ponte retificadora semi-controlada assimétrica, com carga altamente indutiva.
b) Ponte semi-controlada simétrica Neste circuito não existe um caminho natural de livre-circulação, a qual deve ocorrer sempre através de um SCR e um diodo. Supondo vi(t) com a polaridade indicada, quando T1 for disparado, a corrente circulará por T1 e D2. Quando a tensão da fonte inverter a polaridade, D1 entrará em condução e D bloqueará. A tensão na carga será nula pois T1 e D1 conduzirão, supondo que a corrente não se interrompa (carga indutiva). Quando T2 for disparado, T1 bloqueará. Diodos e tiristores conduzem, cada um por 180o. Note que se T2 não for disparado, e supondo que T1 continue a conduzir, em função da elevada constante de tempo elétrica da carga, no próximo semiciclo positivo a fonte será novamente acoplada à carga fornecendo-lhe mais corrente. Ou seja, a simples retirada dos pulsos de disparo não garante o desacoplamento entre carga e fonte. Para que isso ocorra é necessário diminuir o ângulo de disparo para que a corrente se torne descontínua e assim T1 corte. Obviamente o mesmo comportamento pode ocorrer com respeito ao outro par de componentes. Formas de onda típicas estão mostradas na figura 2.15.
A corrente de entrada apresenta-se como uma onda quadrada, com sua componente fundamental defasada de um ângulo α em relação à tensão. Quando se faz o acionamento de um motor CC, a carga comporta-se como um circuito RL ao qual se adiciona uma fonte de tensão CC, que representa a força contra-eletro-motriz de armadura, como mostrado na figura 2.17. Em situações em que a constante de tempo é pequena, ou então a tensão Ea é elevada, é possível que a corrente se anule, fazendo com que os tiristores comutem dentro de um semi-ciclo da rede. Em tal situação, como não há corrente, a tensão vista nos terminais da máquina, vo(t), será a própria tensão de armadura. A tensão vo(t) será igual à tensão de entrada (retificada) apenas enquanto os tiristores conduzirem.
vi(t)
vo(t)
T1 T
T3 (^) T
Ea
Ra
ia(t) La
Figura 2.17 Retificador monofásico totalmente controlado, acionando motor CC.
2.3 Referências bibliográficas
[2.1] SCR Manual Grafham, D.R. e Golden, F.b., editors General Electric, 6o ed., 1979, USA. [2.2] SCR Designers Handbook Rice, L.R., editor Westinghouse Electric Co., 1970, USA [2.3] Firing System and Overvoltage Protection for Thyristor Valves in Static VAR Compensators Hausles, M. e outros Brown Boveri Review, 4-1987, pp. 206-
Parte Experimental:
1ª Aula
2.4 TCA 785 (ou TCA780)
Na figura 2.18 apresentam-se o diagrama de blocos do TCA 785 e seu diagrama de sinais. A alimentação interna do TCA 785 é feita por uma fonte interna estabilizada e que admite ampla variação da fonte externa. Esta tensão é acessível pelo pino 8. O pino 1 é aterrado e ao pino 5 aplica-se a tensão de sincronismo (V). O sincronismo é obtido através de um detector de cruzamento por zero (do sinal CA), seguido por um registro de sincronismo. Um gerador de rampa é construído através de uma fonte de corrente (interna ao CI) que carrega um capacitor externo conectado ao pino 10. O valor da corrente pode ser controlado através de um resistor colocado no pino 9, determinando a inclinação da rampa. Toda rampa se inicia quando ocorre um cruzamento por zero na tensão CA de alimentação e termina no próximo cruzamento, quando o registro de sincronismo aciona o transistor de descarga. Uma tensão de controle é aplicada no pino 11 e seu valor é comparado com a rampa. Quando a rampa se torna maior, é gerado um pulso na saída A1 (pino 14) ou em A2 (pino 15), dependendo da polaridade do sinal CA de sincronismo. É possível ainda pulsos mais longos através da conexão de um capacitor ao pino 12 ou mesmo de sua ligação ao terra. A ligação do pino 13 ao terra também aumenta a extensão do pulso. O pino 3 oferece uma saída síncrona com A1, mas com duração de 180 e no pino 7 tem-se um ou-exclusivo de A1 e A2. São disponíveis também saídas complementares de A1 e A2 (pinos 2 e 4, respectivamente). O pino 6, quando ligado ao terra, inibe a saída dos pulsos.
Figura 2.18 Diagrama de blocos do TCA785.
relação ao ponto 0. Sem conectar a carga, verificar os sinais produzidos pelo TCA 785, observando-os conjuntamente com a tensão de entrada (ponto 1).
a) Sinal de sincronismo (ponto 5). Como é obtido?
b) Tensão de controle (ponto 11). Varie o potenciômetro e verifique os limites máximo e mínimo.
c) Rampa (ponto 10).Varie o trimpot e verifique sua influência. Ajuste uma tensão de pico da rampa que seja menor do que a máxima tensão de controle (pino 11). Explique como é gerada esta rampa.
d) Pulsos de saída (pontos 14 e 15). Varie o potenciômetro e veja a alteração no ângulo de disparo. Estes sinais, após amplificação pelos transistores, são aplicados aos transformadores de pulso, cujos secundários estão ligados entre gate e catodo dos tiristores.
2.7 Medidas com carga resistiva
Ajuste o potenciômetro para a máxima tensão no ponto 11 (máximo ângulo de disparo). Conecte a lâmpada nos terminais da carga.
a) Observe simultaneamente os pontos 15 (pulso de disparo) e 7 (corrente de linha). Varie a tensão de controle (potenciômetro). Anote e comente.
b) No TCA780, a relação entre a tensão de controle e o ângulo de disparo é linear, uma vez que o sinal de comparação é uma rampa. Variando a tensão de controle em intervalos de 0,5V, e medindo a tensão média de saída (entre os pontos 2 e 3), obtenha a característica de transferência estática do conversor. Este resultado é válido quando a carga for resistiva. Utilize um multímetro para medir a tensão no ponto 11. Por que a relação não é linear?
Figura 2.21 Circuito de teste.
no osciloscópio o comportamento transitório da velocidade, medida pela saída analógica do tacômetro.
2.9.1 Carga RLE (motor CC): operação em Malha Fechada (MF) Na operação em MF, a tensão de controle não vem mais diretamente do potenciômetro, mas sim da saída do controlador. O compensador utilizado será do tipo PI (fig. 2.22), sendo possível ajustar o valor do ganho proporcional, por meio da troca do resistor Rf. A função de transferência do compensador é:
Ve Vc
Ri Rf^ C
Ve=Vref-Vtaco +
Hc s
Rf Ri s C Ri
Figura 2.22 Compensador PI
a) Desligue o contator. Conecte a saída analógica do tacômetro à placa de testes, obedecendo à convenção de cores dos bornes. Ajuste o potenciômetro para que a tensão que determina a referência de velocidade (ponto 8) seja aproximadamente zero. Coloque um resistor Rf de 220k nos pinos disponíveis junto ao CI dos amplificadores operacionais. Isto implementa um controlador tipo Proporcional+Integral. Passe a chave para a posição de malha fechada (MF). Ligue o contator. Poderá haver um transitório devido à condição inicial de tensão no capacitor do compensador.
b) Observe simultaneamente os sinais nos pontos 8 (referência de velocidade) e no tacômetro (-), em relação ao ponto 0. A tensão do tacômetro deve ser negativa. Varie a referência até a velocidade estabilizar em 1800rpm.
c) Ligue a fonte CC do freio (ajustada previamente em 1A). Observe, registre e comente a resposta do sistema (velocidade e tensão de controle - ponto 11) a este degrau de carga.
Item opcional:
d) Desligue o motor e a carga (fonte CC). Troque o resistor Rf por um de 10k (o que diminui o ganho proporcional). Repita o procedimento anterior. Observe, registre e comente a resposta do sistema (velocidade e tensão de controle - ponto 11) a este degrau de carga.
2.10 Circuito do tacômetro
O circuito utilizado no tacômetro (figura 2.20) é bastante simples, e não apresenta maiores preocupações com precisão absoluta, no entanto, presta-se bastante bem aos objetivos desta experiência. O sensor de velocidade é composto por um disco metálico com 60 furos. A detecção é feita por meio de um acoplador ótico, o qual envia o sinal para a placa do tacômetro. Este sinal passa por um comparador, a fim de fornecer, à sua saída, pulsos retangulares e uniformes. Os pulsos são contados por 3 contadores (de 0 a 9). A cada intervalo de 100ms (estabelecido por um oscilador) faz-se uma leitura. Os valores lidos são armazenados por três
"latches". Nas saídas dos "latches" estão conectados decodificadores para "display" de 7 segmentos e conversores DA. Nas saídas dos CDA têm-se amplificadores operacionais que fazem as somas e ponderações necessárias para a obtenção da saída analógica, necessária para a realimentação. Nos "displays" tem-se uma indicação da velocidade em dezenas de rpm.
Figura 2.20 Circuito do tacômetro.
RELATÓRIO:
Apresente as formas de onda e comente os resultados obtidos na Parte Experimental, incluindo os resultados da 1ª e da 2ª aula. O relatório deve ser entregue no início da próxima aula.
PREPARAÇÃO PARA A 3ª EXPERIÊNCIA:
Apresente os resultados relativos ao exercício preparatório da 3ª experiência
