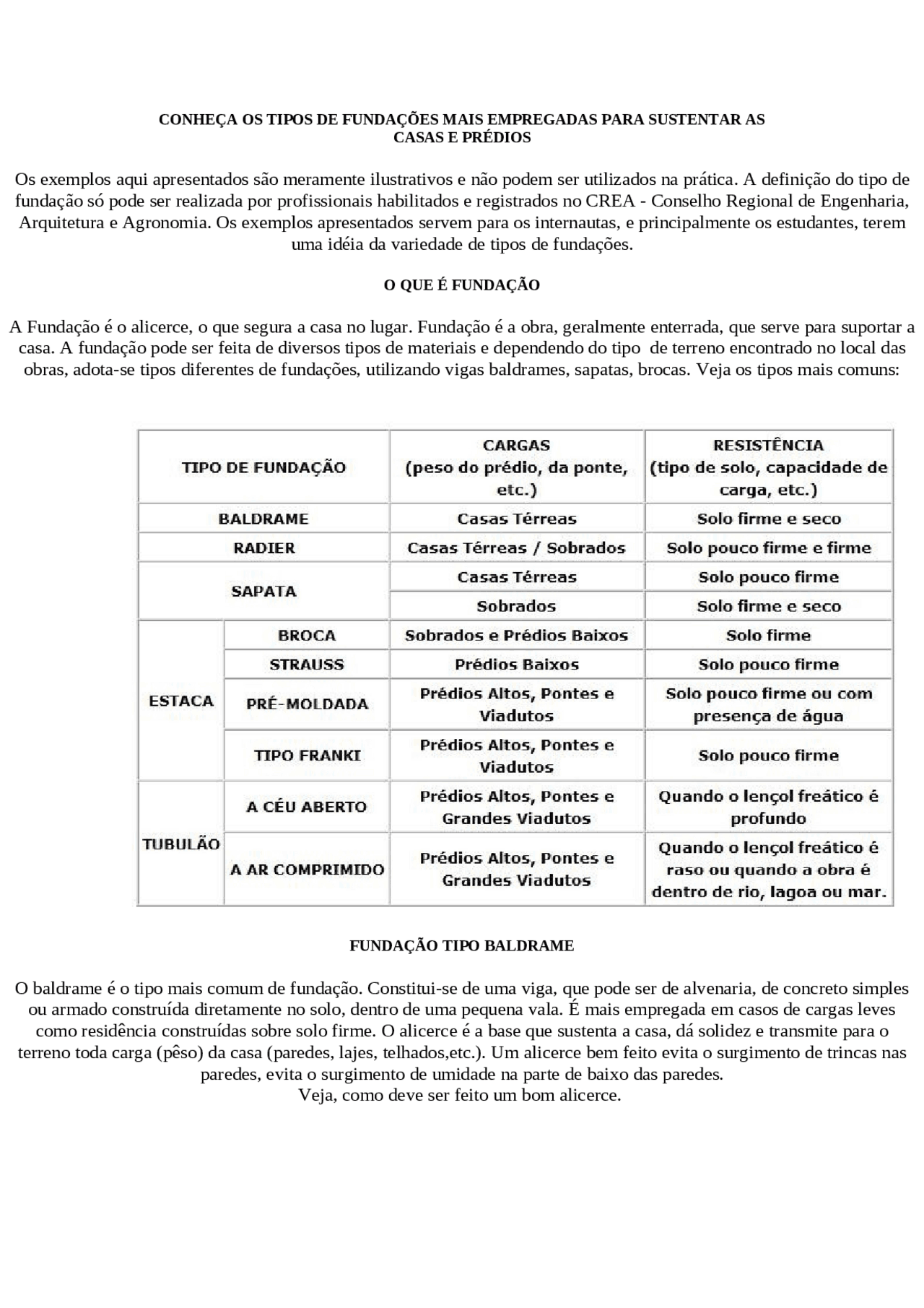

CONHEÇA OS TIPOS DE FUNDAÇÕES MAIS EMPREGADAS PARA SUSTENTAR AS CASAS E PRÉDIOS Os exemplos aqui apresentados são meramente ilustrativos e não podem ser utilizados na prática. A definição do tipo de fundação só pode ser realizada por profissionais habilitados e registrados no CREA - Conselho Regional de Engenharia, Arquitetura e Agronomia. Os exemplos apresentados servem para os internautas, e principalmente os estudantes, terem uma idéia da variedade de tipos de fundações. O QUE É FUNDAÇÃO A Fundação é o alicerce, o que segura a casa no lugar. Fundação é a obra, geralmente enterrada, que serve para suportar a casa. A fundação pode ser feita de diversos tipos de materiais e dependendo do tipo de terreno encontrado no local das obras, adota-se tipos diferentes de fundações, utilizando vigas baldrames, sapatas, brocas. Veja os tipos mais comuns: FUNDAÇÃO TIPO BALDRAME O baldrame é o tipo mais comum de fundação. Constitui-se de uma viga, que pode ser de alvenaria, de concreto simples ou armado construída diretamente no solo, dentro de uma pequena vala. É mais empregada em casos de cargas leves como residência construídas sobre solo firme. O alicerce é a base que sustenta a casa, dá solidez e transmite para o terreno toda carga (pêso) da casa (paredes, lajes, telhados,etc.). Um alicerce bem feito evita o surgimento de trincas nas paredes, evita o surgimento de umidade na parte de baixo das paredes. Veja, como deve ser feito um bom alicerce.
Roteiro para confecção de um bom alicerce: 1- Os alicerces em alvenaria só podem ser empregados para casas térreas e em terreno firme. Se o terreno não for muito firme, isto é, for formado por barro muito úmido ou argila mole ou solos com presença de água, o alicerce deve ser feito com vigas baldrames de concreto armado. 2- Não trabalhe em dias chuvosos. A fundação vai ficar uma porcaria e vai trazer problemas de trincas e infiltração de umidade para o resto da vida. 3- Abrir uma vala da largura um pouco maior que a largura do alicerce.As paredes internas da casa serão de 1/2 tijolo. Então o alicerce deve ter pelo menos 1 tijolo de largura. Se o terreno não for bem firme, o alicerce deve ser mais largo, isto é, ter 1 e 1/2 tijolo de largura. As paredes externas da cas serão de 1 tijolo. Então o alicerce deve ter 1 e 1/2 tijolo de largura. Se o terreno não for bem firme, o alicerce deve ser mais largo, isto é, ter 2 tijolos de largura. 4- A vala não pode ter menos que 40 centímetros de profundidade. Normalmente, os terrenos naturais apresentam, na camada superficial, muitas raízes de plantas e de árvores. Esta camada não serve para assentar o alicerce. Aprofundar até encontrar terreno firme sem raízes. Em terrenos aterrados não é possível o emprego de fundação direta. 5 -Em terrenos inclinados, o alicerce segura a casa, não deixando ela "escorregar". Aprofundar a vala até encontrar terreno bem firme. Em terrenos bastante inclinados, empregar estacas na fundação. Aprenda medir a DECLIVIDADE do terreno: COMO MEDIR A DECLIVIDADE DO TERRENO
10- Examinar o fundo da vala. A terra deve apresentar-se firme, sem manchas e homogênea. Caso haja ninhos de formiga, remover e aprofundar um pouco mais a vala. 11- Apiloar o fundo da vala com um soquete.Você mesmo poderá confeccionar um soquete, usando uma lata de tinta, tipo galão, cheia de concreto e com um cabo de vassoura infincada. 12- Aplicar uma camada de concreto magro de cerca de 5 centímetros. O concreto magro é feito de cimento, areia, brita e água. Não vai ferro, só o concreto. 13- Levantar a alvenaria do alicerce até a cota final. A cota do piso interno deve sempre ser mais alta que a cota do piso externo. O ideal é em torno de 17 centímetros (1 degrau de altura). 14- Fazer a impermeabilização do alicerce conforme figura acima, aplicando uma camada de massa impermeabilizante em cima e nas laterais do alicerce. Esperar secar bem. É essa camada de impermeabilizante que vai impedir a subida da umidade do solo pelas paredes. 15- Depois que a camada dei mpermeabilização secou bem, aplicar duas demãos de impermeabilizante betuminoso. (Exemplo: o produto chamado NEUTROL fabricado pela Otto Baumgart). Aplicar seguindo as recomendações do fabricante do produto. Esperar secar bem. 16- Fazer o reaterro do terreno, no lado de dentro e no lado de fora. 17- Confeccionar o aterro interno. Usar terra de boa qualidade, sem mato e madeira. Entre uma terra fina e uma grossa, prefira a terra grossa. Se possível, misture um pouco de areia grossa, pedrisco, brica ou seixo rolado. Nivele na altura da camada de impermeabilização do alicerce. Soque tudo muito bem. 18- Confeccionar a alvenaria da parede da casa. Nas duas primeiras fiadas da alvenaria da parede, empregar argassa de assentamento com adição de impermeabilizante. (Exemplo: produto chamado VEDACIT da Otto Baumgart). Essas camadas de impermeabilizante é que vão impedir a subida da umidade pelas paredes. Em dias de chuva é comum os respingos da chuva encontrarem uma fresta para se infiltrar na parede. 19- Depois de cobrir a casa você pode confeccionar o contrapiso interno da casa. Veja no desenho acima, a posição exata do contrapiso. Não faça como muitos que colocam o contrapiso na mesma altura que a camada de impermeabilização. ISSO VAI DAR MUITO PROBLEMA:
CUIDADO! Este desenho mostra como NÃO DEVE SER feito. O certo é o desenho lá em cima, no começo da página. FUNDAÇÃO TIPO SAPATA A sapata é preferida onde o baldrame não é recomendado, quer pelo peso do prédio ou pela baixa resistência do solo. A sapata é um bloco de concreto armado construído diretamente sobre o solo dentro de uma escavação. Isto acontece quando o peso da casa é grande (como em sobrados) ou quando a casa é construída em terrenos fracos. Neste caso deverá ser adotada a sapata como fundação. A sapata pode ser do tipo SAPATA CORRIDA ou SAPATA SIMPLES. SAPATA CORRIDA <> A sapata corrida é contínua, isto é, percorre todo o comprimento da parede. A vantagem no custo da sapata corrida é que ela pode ser confeccionada em alvenaria e não necessita de vigas e pilares para a sustenção do peso da parede e do telhado, porém vale ressaltar que a alvenaria deve ser toda com tijolo maciço, com amarrações entre as paredes em "L" e "T", com forro de gesso, estuque ou lambril, em caso de vãos pequenos podendo até utilizar laje pré.
Laje RADIER: a rigor, este tipo, com cerca de 1,5m de espessura, só é utilizado em grandes obras. Porém, é comum chamar de Radier uma laje mais fina, com ± 12cm, colocada imediatamente abaixo da superfície de solos firmes, ou uma fundação usada em solos pouco resistentes, como argilas orgânicas ou areias fofas, nesses casos em obras de pequeno porte é aconselhável utilizar os sistemas de Baldrames / Sapatas com custos menores. Para obra em terreno pouco firme é preciso a retirada do solo frágil e fazer uma caixa oca, dependendo do tipo de solo pode chegar a 2mts.de espessura, preenchendo essa caixa com bica corrida ou brita compactando-a, após isso entrar com a laje RADIER, onde se apóia a casa. ETAPAS A SEREM ANALISADAS PARA DETERMINAR A FUNDAÇÃO (Alicerce) 1- Ao definir o modelo, tamanho dos comodos e etc., calcule o peso de cada parte da casa. COMO MEDIR O PESO LINEAR (isto é, o peso em uma faixa de 1 metro de cada parte da casa)
