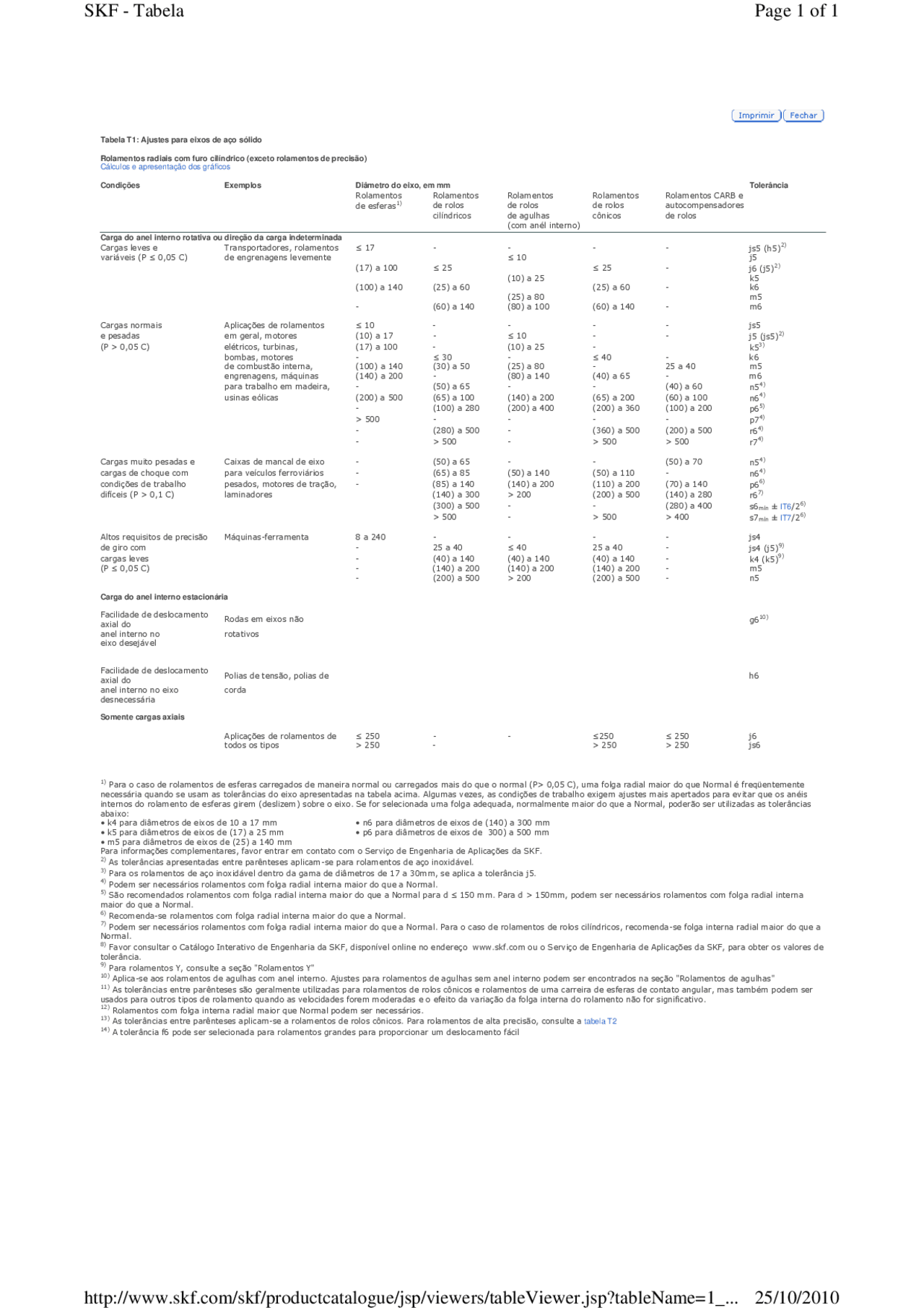

Tabela T1: Ajustes para eixos de aço sólido

Rolamentos radiais com furo cilíndrico (exceto rolamentos de precisão)

Cálculos e apresentação dos gráficos

Condições Exemplos Diâmetro do eixo, em mm Tolerância

Rolamentos Rolamentos Rolamentos Rolamentos Rolamentos CARB e

de esferas

1)

de rolos de rolos de rolos autocompensadores

cilíndricos de agulhas cônicos de rolos

(com anél interno)

Carga do anel interno rotativa ou direção da carga indeterminada

Cargas leves e Transportadores, rolamentos ≤ 17 - - - - js5 (h5)

2)

variáveis (P ≤ 0,05 C) de engrenagens levemente ≤ 10 j5

(17) a 100 ≤ 25 ≤ 25 - j6 (j5)

2)

(10) a 25 k5

(100) a 140 (25) a 60 (25) a 60 - k6

(25) a 80 m5

- (60) a 140 (80) a 100 (60) a 140 - m6

Cargas normais Aplicações de rolamentos ≤ 10 - - - - js5

e pesadas em geral, motores (10) a 17 - ≤ 10 - - j5 (js5)

2)

(P > 0,05 C) elétricos, turbinas, (17) a 100 - (10) a 25 - k5

3)

bombas, motores - ≤ 30 - ≤ 40 - k6

de combustão interna, (100) a 140 (30) a 50 (25) a 80 - 25 a 40 m5

engrenagens, máquinas (140) a 200 - (80) a 140 (40) a 65 - m6

para trabalho em madeira, - (50) a 65 - - (40) a 60 n5

4)

usinas eólicas (200) a 500 (65) a 100 (140) a 200 (65) a 200 (60) a 100 n6

4)

- (100) a 280 (200) a 400 (200) a 360 (100) a 200 p6

5)

> 500 - - - - p7

4)

- (280) a 500 - (360) a 500 (200) a 500 r6

4)

- > 500 - > 500 > 500 r7

4)

Cargas muito pesadas e Caixas de mancal de eixo - (50) a 65 - - (50) a 70 n5

4)

cargas de choque com para veículos ferroviários - (65) a 85 (50) a 140 (50) a 110 - n6

4)

condições de trabalho pesados, motores de tração, - (85) a 140 (140) a 200 (110) a 200 (70) a 140 p6

6)

difíceis (P > 0,1 C) laminadores (140) a 300 > 200 (200) a 500 (1 40) a 280 r6

7)

(300) a 500 - - (280) a 400 s6

mín

± IT6/2

6)

> 500 - > 500 > 400 s7

mín

± IT7/2

6)

Altos requisitos de precisão Máquinas-ferramenta 8 a 240 - - - - js4

de giro com - 25 a 40 ≤ 40 25 a 40 - js4 (j5)

9)

cargas leves - (40) a 140 (40) a 140 (40) a 140 - k4 (k5)

9)

(P ≤ 0,05 C) - (140) a 200 (140) a 200 (140) a 200 - m5

- (200) a 500 > 200 (200) a 500 - n5

Carga do anel interno estacionária

Facilidade de deslocamento

axial do Rodas em eixos não g6

10)

anel interno no rotativos

eixo desejável

Facilidade de deslocamento

axial do Polias de tensão, polias de h6

anel interno no eixo corda

desnecessária

Somente cargas axiais

Aplicações de rolamentos de ≤ 250 - - ≤250 ≤ 250 j6

todos os tipos > 250 - > 250 > 250 js6

1)

Para o caso de rolamentos de esferas carregados de maneira normal ou carregados mais do que o normal (P> 0,05 C), uma folga radial maior do que Normal é freqüentemente

necessária quando se usam as tolerâncias do eixo apresentadas na tabela acima. Algumas vezes, as condições de trabalho exigem ajustes mais apertados para evitar que os anéis

internos do rolamento de esferas girem (deslizem) sobre o eixo. Se for selecionada uma folga adequada, normalmente maior do que a Normal, poderão ser utilizadas as tolerâncias

abaixo:

• k4 para diâmetros de eixos de 10 a 17 mm • n6 para diâmetros de eixos de (140) a 300 mm

• k5 para diâmetros de eixos de (17) a 25 mm • p6 para diâmetros de eixos de 300) a 500 mm

• m5 para diâmetros de eixos de (25) a 140 mm

Para informações complementares, favor entrar em contato com o Serviço de Engenharia de Aplicações da SKF.

2)

As tolerâncias apresentadas entre parênteses aplicam-se para rolamentos de aço inoxidável.

3)

Para os rolamentos de aço inoxidável dentro da gama de diâmetros de 17 a 30mm, se aplica a tolerância j5.

4)

Podem ser necessários rolamentos com folga radial interna maior do que a Normal.

5)

São recomendados rolamentos com folga radial interna maior do que a Normal para d ≤ 150 mm. Para d > 150mm, podem ser necessários rolamentos com folga radial interna

maior do que a Normal.

6)

Recomenda-se rolamentos com folga radial interna maior do que a Normal.

7)

Podem ser necessários rolamentos com folga radial interna maior do que a Normal. Para o caso de rolamentos de rolos cilíndricos, recomenda-se folga interna radial maior do que a

Normal.

8)

Favor consultar o Catálogo Interativo de Engenharia da SKF, disponível online no endereço www.skf.com ou o Serviço de Engenharia de Aplicações da SKF, para obter os valores de

tolerância.

9)

Para rolamentos Y, consulte a seção "Rolamentos Y"

10)

Aplica-se aos rolamentos de agulhas com anel interno. Ajustes para rolamentos de agulhas sem anel interno podem ser encontrados na seção "Rolamentos de agulhas"

11)

As tolerâncias entre parênteses são geralmente utilizadas para rolamentos de rolos cônicos e rolamentos de uma carreira de esferas de contato angular, mas também podem ser

usados para outros tipos de rolamento quando as velocidades forem moderadas e o efeito da variação da folga interna do rolamento não for significativo.

12)

Rolamentos com folga interna radial maior que Normal podem ser necessários.

13)

As tolerâncias entre parênteses aplicam-se a rolamentos de rolos cônicos. Para rolamentos de alta precisão, consulte a tabela T2

14)

A tolerância f6 pode ser selecionada para rolamentos grandes para proporcionar um deslocamento fácil
