Disciplina: Desenho Assistido por Computador (DAC)
Material Didático 2º Ano
Arley Francisco Pivetta Folha 1/5

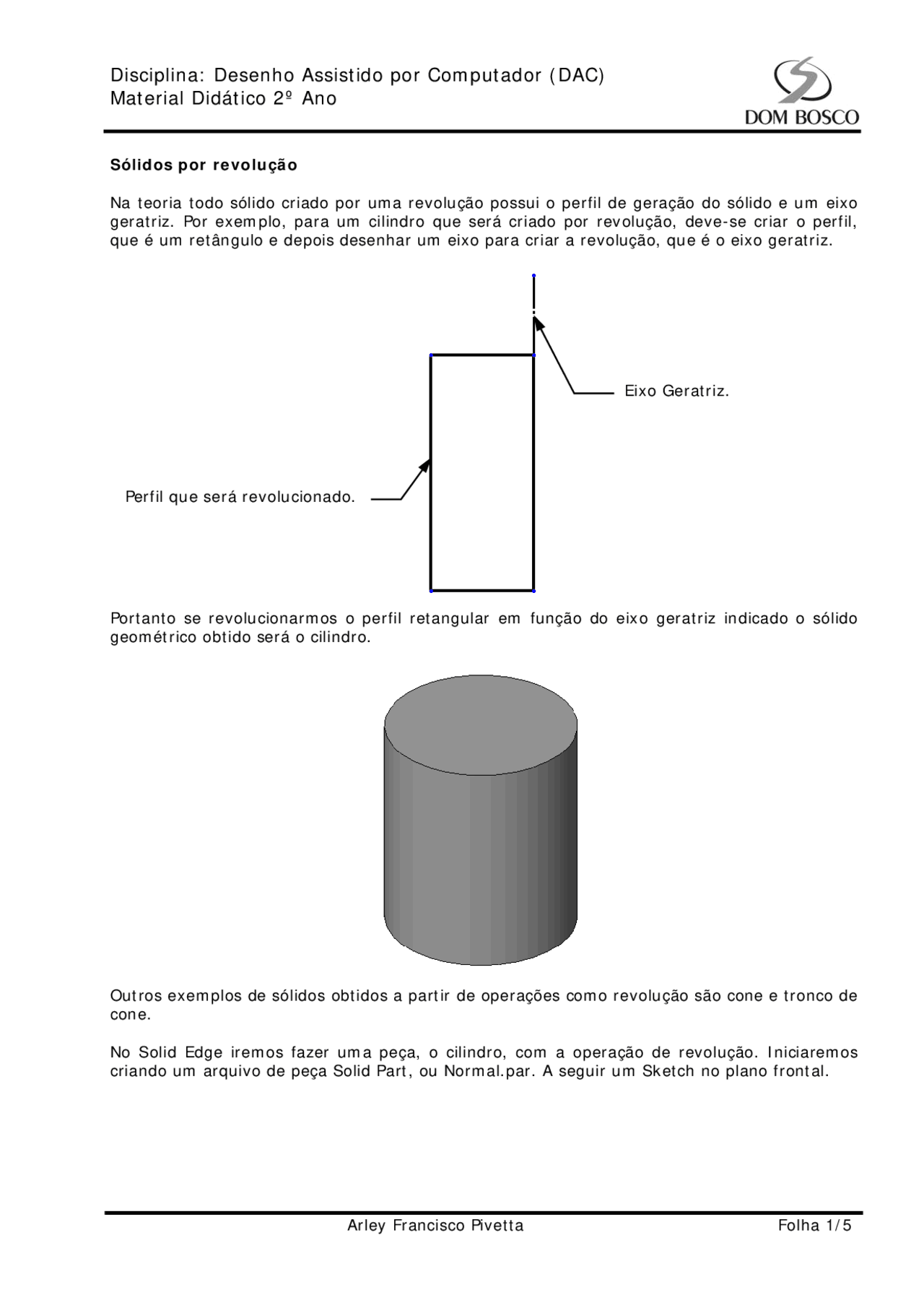

Sólidos por revolução
Na teoria todo sólido criado por uma revolução possui o perfil de geração do sólido e um eixo
geratriz. Por exemplo, para um cilindro que será criado por revolução, deve-se criar o perfil,
que é um retângulo e depois desenhar um eixo para criar a revolução, que é o eixo geratriz.
Portanto se revolucionarmos o perfil retangular em função do eixo geratriz indicado o sólido
geométrico obtido será o cilindro.
Outros exemplos de sólidos obtidos a partir de operações como revolução são cone e tronco de
cone.
No Solid Edge iremos fazer uma peça, o cilindro, com a operação de revolução. Iniciaremos
criando um arquivo de peça Solid Part, ou Normal.par. A seguir um Sketch no plano frontal.
Perfil que será revolucionado.
Eixo Geratriz.
