Material Didático 2º Ano

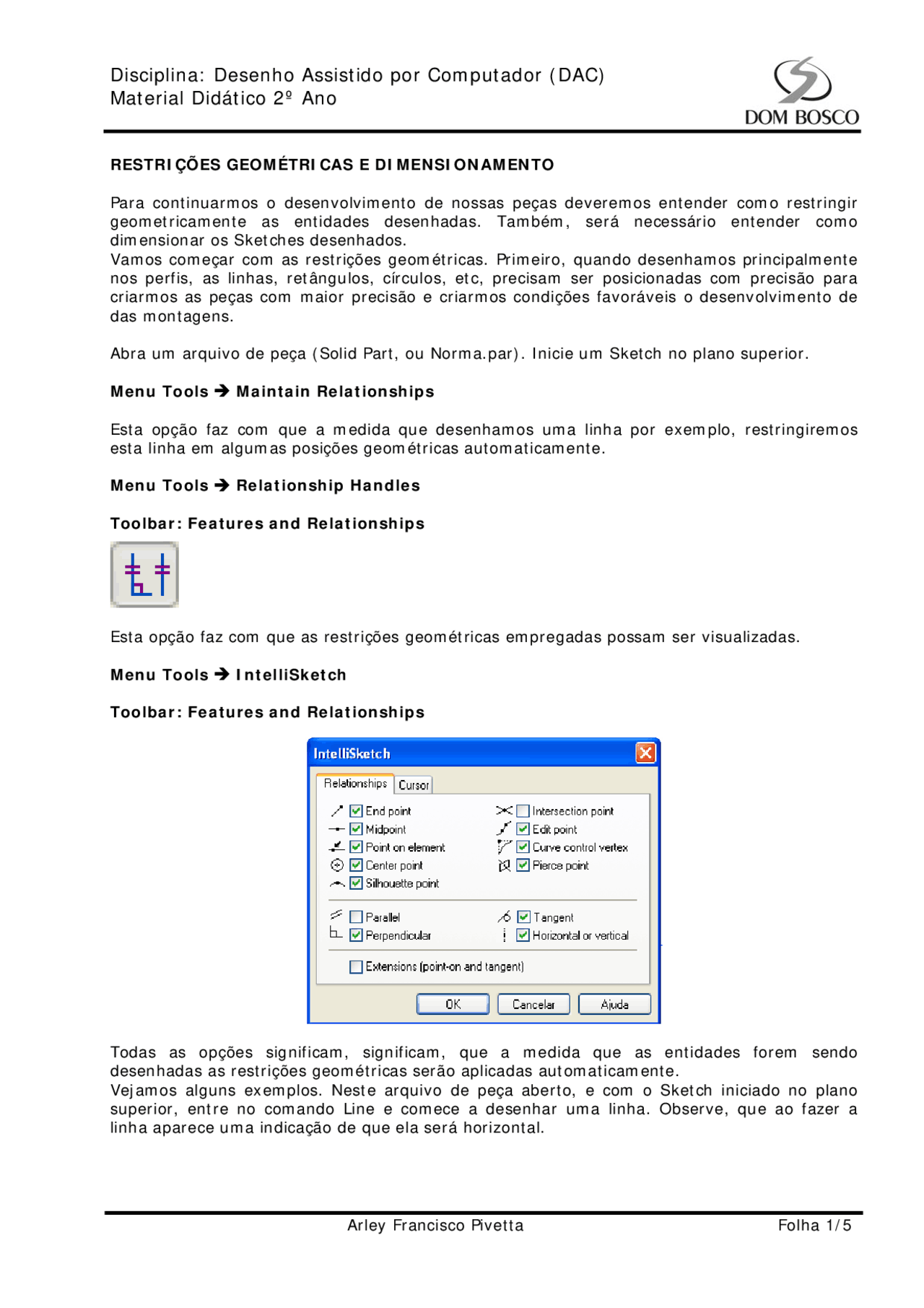

RESTRIÇÕES GEOMÉTRICAS E DIMENSIONAMENTO
Para continuarmos o desenvolvimento de nossas peças deveremos entender como restringir geometricamente as entidades desenhadas. Também, será necessário entender como dimensionar os Sketches desenhados. Vamos começar com as restrições geométricas. Primeiro, quando desenhamos principalmente nos perfis, as linhas, retângulos, círculos, etc, precisam ser posicionadas com precisão para criarmos as peças com maior precisão e criarmos condições favoráveis o desenvolvimento de das montagens.
Abra um arquivo de peça (Solid Part, ou Norma.par). Inicie um Sketch no plano superior.
Menu Tools Î Maintain Relationships
Esta opção faz com que a medida que desenhamos uma linha por exemplo, restringiremos esta linha em algumas posições geométricas automaticamente.
Menu Tools Î Relationship Handles
Toolbar: Features and Relationships
Esta opção faz com que as restrições geométricas empregadas possam ser visualizadas.
Menu Tools Î IntelliSketch
Toolbar: Features and Relationships
Todas as opções significam, significam, que a medida que as entidades forem sendo desenhadas as restrições geométricas serão aplicadas automaticamente. Vejamos alguns exemplos. Neste arquivo de peça aberto, e com o Sketch iniciado no plano superior, entre no comando Line e comece a desenhar uma linha. Observe, que ao fazer a linha aparece uma indicação de que ela será horizontal.
Material Didático 2º Ano
Ao terminar a linha pode-se ver.
Isto significa que se clicarmos sobre a linha com o botão esquerdo, fora de comando, e tentarmos arrastar a linha ela se movimentará mais ela permanece com a restrição vertical. Quando clicar na linha e depois no ponto final da linha, fora de comando, a linha poderá ser redimensionada sem retirar as restrições de horizontal da linha.
Outra situação, quando queremos desenhar um circulo no cruzamento dos eixos. Estes eixos indicam na verdade o cruzamento entre os dois planos no qual não estamos desenhando, sendo eles Frontal e Lateral. Entre no comando Arc by Center
Toolbar: Draw
Aproxime o cursor do cruzamento dos dois eixos e observe a indicação.
Indicação de restrição geométrica como horizontal.
Indicação de restrição geométrica como horizontal.
Linha movimentada.
Material Didático 2º Ano
O que podemos observar depois de clicar nas duas entidades é que a linha ficará presa sobre o eixo. Principais restrições e suas indicações.
Posicionar o cursor no ponto final da linha para ser exibida a indicação de Endpoint, clique.
Posicionar o cursor sobre o eixo para ser exibido a indicação de ponto sobre o eixo, clique novamente.
Material Didático 2º Ano
Barra de ferramenta Features and Relationships com restrições que podem ser aplicadas.
1. Connect, utilizado para conectar duas entidades, como dois pontos finais de linhas, um
ponto final de linha e um ponto qualquer sobre a linha, etc.
2. Concentric, utilizado para atribuir a restrição de concentricidade entre as entidades
circulares.
3. Vertical/Horizontal, utilizado para atribuir se as linhas serão horizontais ou verticais.
4. Collinear, utilizado para determinar se as entidades serão solineares, mesmo alinhamento.
5. Parallel, utilizado para determinar se as entidades serão paralelas.
6. Perpendicular, utilizado se as entidades serão perpendiculares.
7. Tangent, utilizado para determinar se as entidades serão tangentes.
8. Equal, utilizado para determinar se as entidades serão iguais.
9. Symmetric Relationship, utilizado para determinar se a entidades serão simétricas.
10. Symmetry Axis, utilizado para determinar qual entidade será um eixo de simetria.
11. Relationship Handles, exibe as indicações de restrições geométricas.
