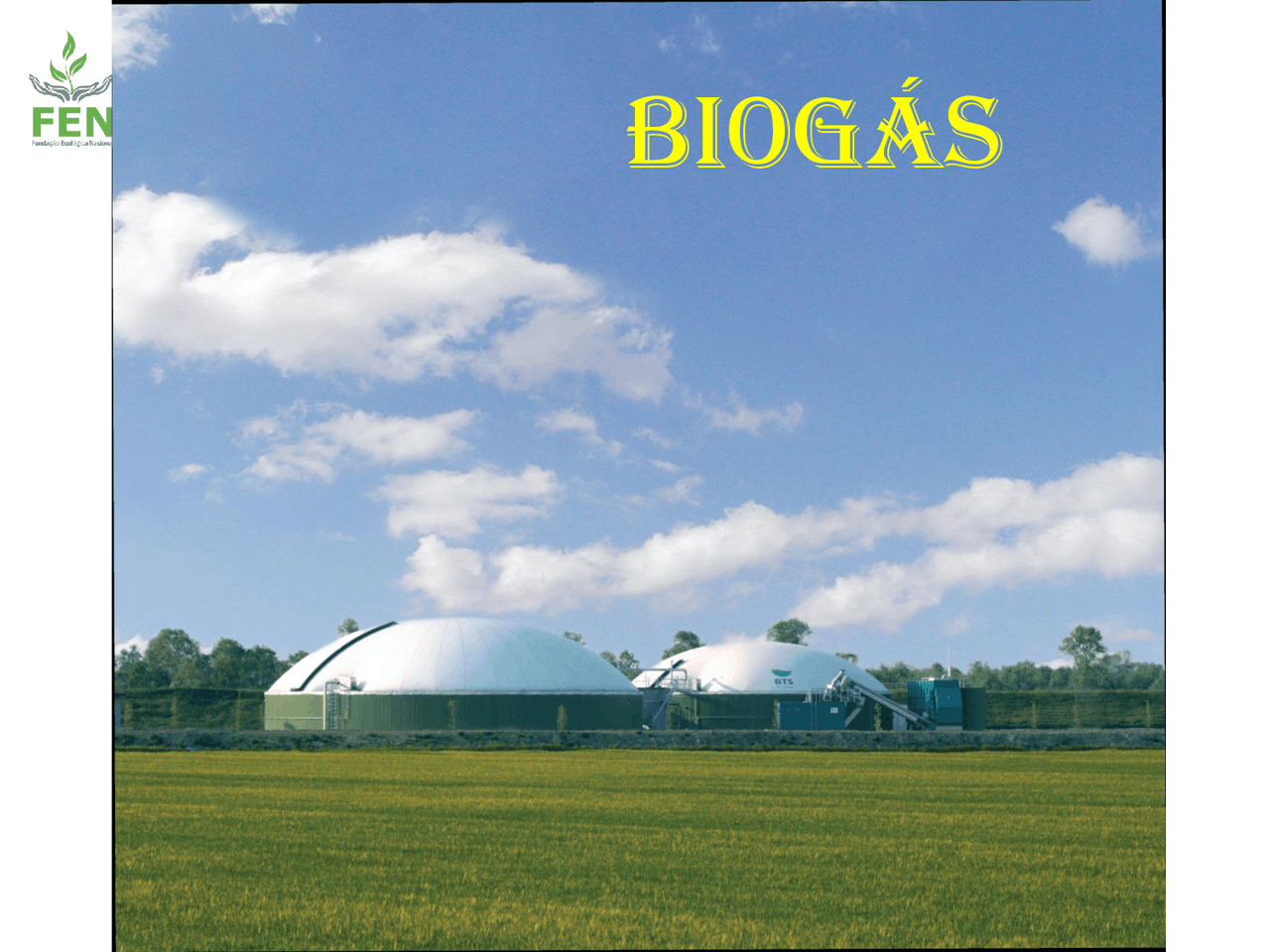

Biogás

DECRETO Nº 58.659, DE 4 DE DEZEMBRO DE 2012

Institui o Programa Paulista de Biogás e dá providências correlatas

Artigo 1º - Fica instituído, no âmbito da Secretaria de Energia, o Programa Paulista de Biogás. Artigo 2º - O Programa Paulista de Biogás tem os seguintes objetivos: I - incentivar e ampliar a participação de energias renováveis na matriz energética do Estado de São Paulo, através das externalidades positivas da geração de gases combustíveis provenientes de biomassa II - estabelecer a adição de um percentual mínimo de Biometano ao gás canalizado comercializado no Estado de São Paulo. § 1º - O gás proveniente de biomassa será denominado Biometano, quando sua composição for compatível com a Resolução da Agência Nacional de Petróleo, Gás Natural e Biocombustíveis - ANP nº 16, de 17 de junho de 2008. § 2º - O gás Biometano poderá ser misturado com o gás canalizado comercializado no Estado de São Paulo, atendidas as disposições do § 1º deste artigo. § 3º - O percentual de que trata o inciso II deste artigo e sua eventual progressividade, deverão ser validados pelo Conselho Estadual de Política Energética

• CEPE, criado pela Lei nº 11.248, de 4 de novembro de 2002, observado parecer favorável do órgão técnico competente, bem como o estabelecido no § 1º deste artigo.

Aquecimento Doméstico

Instalação motor / gerador

Digestor 1 Bomba^ Desintegrador Digestor 2

Bomba Bomba Lixo Orgânico (^) Esterco Bio-fertilizante

Fluxograma Básico do Biogás

Produção e Utilização

• Metano (CH4): 55 – 70% do volume de gás produzido;
• Dióxido de carbono (CO2): 30 – 45% do volume total;
• Traços de hidrogênio (H2), nitrogênio (N2), oxigênio (O2) e gás

sulfídrico (H2S), entre outros.

Composição do Biogás

Ônibus movido a biogás na cidade de Berna ( Suíça ).

Um metro cúbico (1 m³) de biogás equivale

energeticamente a:

• 0,40 kg de GLP (gás de cozinha);
• 0,61 a 0,70 litros de gasolina;
• 0,55 litros de óleo diesel;
• 0,80 litros de álcool;
• 1,25 a 1,43 kWh de eletricidade;
• 1,60 a 3,50 kg de lenha.

Biogás a Partir de Resíduos de Animais

Fases da Reação Bioquímica

Material Orgânico Complexo Carboidratos, Proteínas, Gorduras

Moléculas Orgânicas Solúveis Açucares, Amino Ácidos, Ácidos Graxos

Ácidos Graxos Voláteis

Ácido Acético (^) H 2 CO 2

CH 4 + CO 2 Metano + Dióxido de Carbono

1 Hidrólise Moléculas orgânicas complexas para solúveis

2 Acidogenese Pequenas moléculas de ácidos graxos orgânicos

3 Acetatogenese Conversão para acido acético e CO 2

4 Metanogenese Conversão final para metano - CH 4

1

2

3

(^4 )

Instalações de Biogás de Agricultura nos USA

Instalações de Biogás de Esgoto nos USA

Produção de Biogás na Europa

Produção de Biogás

-^

1990 = 100

O gráfico mostra a produção de biogás nos países com tradição nesta produção. Vários países estão concluindo instalações para produção de biogás, o que aumentará substancialmente a sua produção na Europa.

Fonte: EBA

Entrada de Material Orgânico (^) Cobertura Tubo de Biogás

Efluente Digerido

Tanque 1 (^) Tanque 2

Reservatório de Biogás

Lagoa Coberta

Coletores de Biogás

Tipos de Digestores

Saída de Biogás Saída de Substrato

Parede do Tanque(Aço)

(Lã Mineral)^ Isolamento

Entrada de Substrato

(Chapa Ondulada)^ Revestimento

Tampade Acesso

Mistu-rador

Valvula de Segurança

Zona de Fluido

Zona de Lama

Zona deMistura

Saída deLama Tubo deInjeção

Digestores Complexos

Estrume e outros resíduos animais

Lixo orgânico

Esgoto Gorduras,

Grupo gerador

Gás

Fertilizante

Instalação de Biogás

Digestor de Plástico (Costa Rica)

Alternativas de Desenho de Digestores

Instalação para Produção de Biogás Usando Resíduos Agrícolas
