Sistemas de Projeção em Geometria Descritiva
Tipologia: Slides
1 / 27
Esta página não é visível na pré-visualização
Não perca as partes importantes!

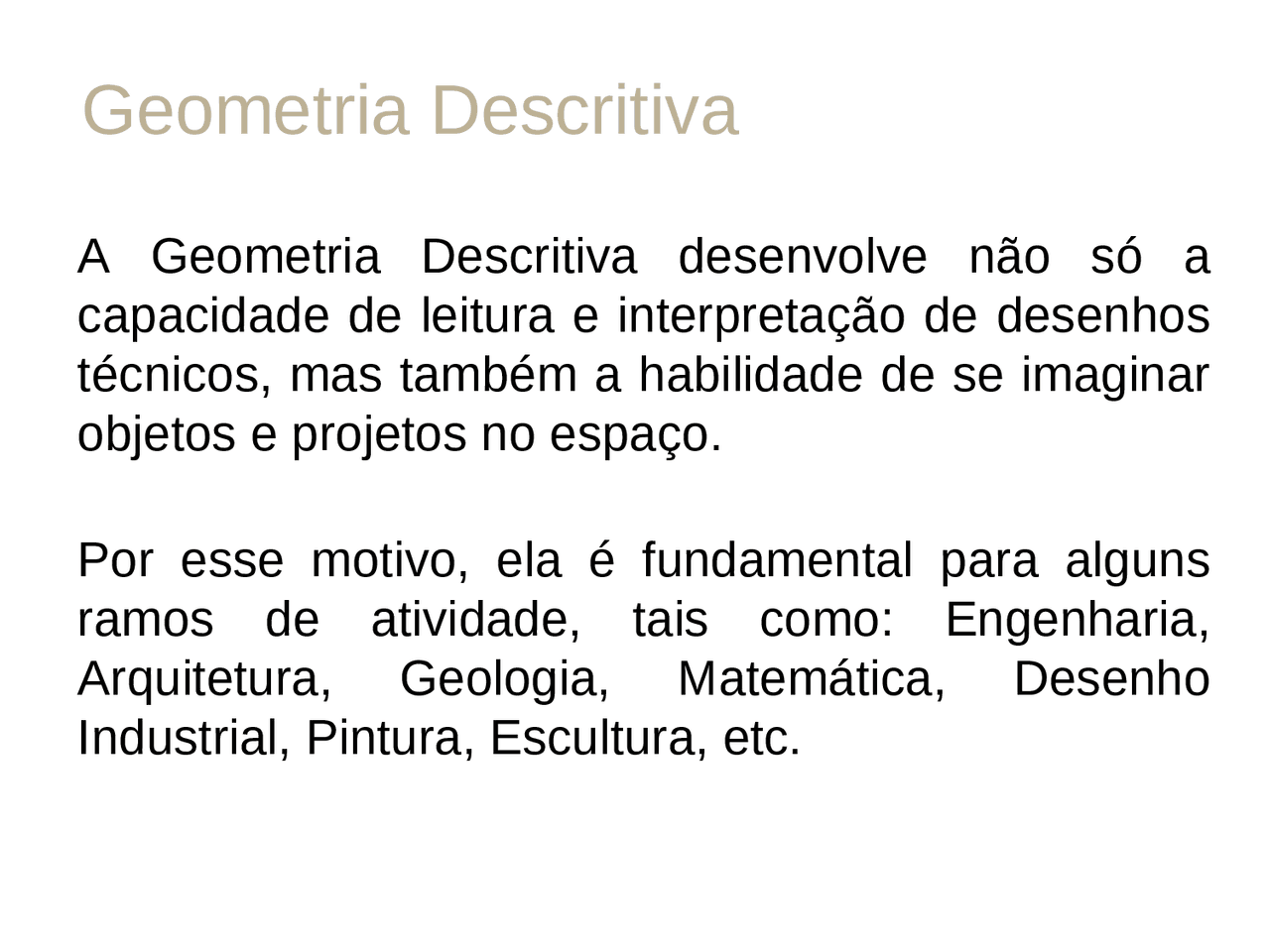

A Geometria Descritiva desenvolve não só a capacidade de leitura e interpretação de desenhos técnicos, mas também a habilidade de se imaginar objetos e projetos no espaço. Por esse motivo, ela é fundamental para alguns ramos de atividade, tais como: Engenharia, Arquitetura, Geologia, Matemática, Desenho Industrial, Pintura, Escultura, etc.
Por exemplo, a sombra de um objeto nada mais é do que a projeção desse objeto sobre uma superfície, sob a ação de raios luminosos.
Um sistema de projeção é Um sistema de projeção é todo conjunto formado todo conjunto formado por três elementos por três elementos básicos: fonte de luz, básicos: fonte de luz, objeto e plano de objeto e plano de projeção. projeção.
As projetantes partem de um ponto determinado e deformam a figura original Sistema Cônico (central) Fonte: Unicamp
Sistema de Projeção cônico
Sistema Cilíndrico (paralelo) oblíquo Fonte: Unicamp As projetantes partem do infinito e têm direção oblíqua em relação ao plano de projeção.
Sistema de Projeção cilíndrico oblíquo
Sistema Cilíndrico (paralelo) Ortogonal Fonte: Unicamp As projetantes partem do infinito e têm direção ortogonal em relação ao plano de projeção, isto é, formam com o plano um ângulo de 90º.
Sistema de Projeção cilíndrico ortogonal
1.O sistema cilíndrico ortogonal, é o mais usado no desenho técnico e no arquitetônico. 2.Um objeto pode ocupar qualquer posição no espaço em relação ao plano de projeção. 3.Vejamos o que acontece com a projeção de um triângulo quando este muda de posição no espaço. No exemplo, vamos manter um dos lados do triângulo fixo no espaço e movimentar o terceiro vértice. Fonte: Unicamp
ELABORADO POR ESTEVAM MEDEIROS FILHO EM PARCERIA COM ESTAGIO DE DOCENCIA DE DIMITRI C. CASTOR
Detalhes a ser observado: Detalhes a ser observado: Figura 01 – Projeção em verdadeira grandeza (VG) Figura 02 – Projeção reduzida (PR) Figura 03 – Projeção em linha (PI) Figura 01 Figura 02 Figura 03
Sistema de Projeção cilíndrico ortogonal
Sistema de Projeção cilíndrico ortogonal
