Sensores de Proximidade Indutivos:
São equipamentos eletrônicos de detecção de objetos sem a
necessidade de contato físico entre o sensor e o acionador,
aumentando assim a vida útil do sensor por não possuir peças móveis
sujeitas a desgastes mecânicos.
Sensor F1:
O sensor é do tipo embutido, que tem o campo eletromagnético
emergindo apenas da face sensora e permite que seja montado em
uma superfície metálica.
Função:
Em substituição as tradicionais chaves fim-de-curso o sensor F1 tem a
função de detectar a aproximação de peças metálicas, componentes,
elementos de máquinas, etc, mudando seu estado assim que o objeto
metálico acionador aproxima-se do sensor.
Fixação:
Através de dois parafusos M5 (comprimento maior do que 25mm) e
distancia entre furos 25mm.
Conexão:
Disponível em 3 diferentes conexões:
•cabo PVC 2m (standard)
•terminais aparausáveis
•conector M12 - 4 pinos
Instalação Elétrica:
Para maiores detalhes da instalação elétrica dos sensores acesse
nosso site www.sense.com.br, e vide os mais de instruções completos:
•Sensores Corrente Contínua
•Sensores Corrente Contínua e CA/CC
Modelos Disponíveis:
A tabela abaixo apresenta os modelos disponíveis em que o sensor F1
pode ser fornecido.
Modelo Conf. Elétrica Conexão
PS5-F1-A NPN Cabo
PS5-F1-A-VT NPN Borne
PS5-F1-A-V1 NPN Conector M12
PS5-F1-A2 PNP Cabo
PS5-F1A2-VT PNP Borne
PS5-F1A2-V1 PNP Conector M12
PS5-F1-A2-N-VT Namur Cabo
PS5-F1-WA CA 2 Fios Cabo
PS5-F1-WA-VT CA 2 Fios Borne
PS5-F1-WA-V1 CA 2 Fios Conector M12
PS5-F1-WF CA 2 Fios Cabo
PS5-F1-WF-VT CA 2 Fios Borne
PS5-F1-WF-V1 CA 2 Fios Conector M12
Nota:
Podem existir modelos com pequenas diferenças nos códigos, mas as
instruções fornecidas permanecem válidas.
Tipos de Conexão:
Os sensores F1 podem ser fornecidos com três tipos de conexão:
•standard modelo com cabo.
•V1 modelo com conector macho 4 pinos,
•VT modelo com borne de aparafusar
Versão com Cabo:
Conexão por Conector:
Conexão por Borne:
Configurações Elétricas
Os sensores de proximidades em corrente continua podem ser
fornecidos com três tipos de configuração elétrica que são PNP, NPN e
Namur:
O que é NPN ?
São sensores que possuem no estágio de saída um transistor que tem
função de chavear (ligar ou desligar) o terminal negativo da fonte.
O que é PNP?
São sensores que possuem no estágio de saída um transistor que
tem como função chavear (ligar ou desligar) o terminal positivo da
fonte.
O que é Namur?
Semelhante aos sensores convencionais diferenciando-se apenas por
não possuir o estágio de saída com um transistor de chaveamento.
Aplicado tipicamente em atmosferas potencialmente explosivas.
Importante: Apesar da unidade possuir entrada para sensor Namur,
este equipamento não é Intrinsecamente seguro, não possibilitando a
instalação do sensor em área classificada.
O que é Sensor CA ?
São sensores a dois fios onde a carga deve ser ligada em série com o
sensor.
Nota:
Apesar de serem denominados sensores a 2 fios, os sensores CA
possuem um terceiro fio que deve ser bem aterrado para evitar risco de
choques elétricos.
Instalação Mecânica:
Antes de instalar o sensor em seu devido local verifique a distância
sensora, pois se o objeto acionador estiver fora da área de
sensibilidade do sensor o mesmo não irá atuar, podendo causar falhas
ao processo.
Após concluir a instalação verifique se o sensor está bem fixado, afim
de evitar grandes vibrações que podem influênciar no funcionamento
do sensor.
Parafuso de Fixação:
Recomendamos a utilização de parafusos M5 (não inclusos) somente
de cabeça cilindrica, que é adequado ao rebaixo do sensor, e outros
tipos de parafusos podem ficar salientes.
Instalação com Porca:
•escolha o local adequado na estrutura da máquina ou equipamento
e coloque o sensor na posição adequada para detectar o
acionador,
•marque os furos de fixação e fure utilizando uma broca de 5mm,
•introduza os parafusos no sensor e passe nos furos da chapa,
•coloque as porcas e segureas apertando o parafusos (não
exagere).
Instalação com Rosca:
•escolha o local adequado na estrutura da máquina ou equipamento
observando a espessurua mínima de 4,2mm para abertura da
rosca,
•coloque o sensor na posição adequada para detertar o acionador,
•marque os furos de fixação e fure utilizando uma broca de 4,2mm,
•retire as rebarbas e faça a rosca utilizando um macho M5,
•introduza os parafusos no sensor e rosquei na chapa e não os
aperte demasiadamente.
Instalação com Suporte:
Caso o sensor seja montado em local de difícil acesso ou requeira o
ajuste da distancia sensora em relação ao alvo acionador, desenvolva
um suporte adequado e utilize um dos métodos acima para sua
fixação.
3000000175B - 11 / 03

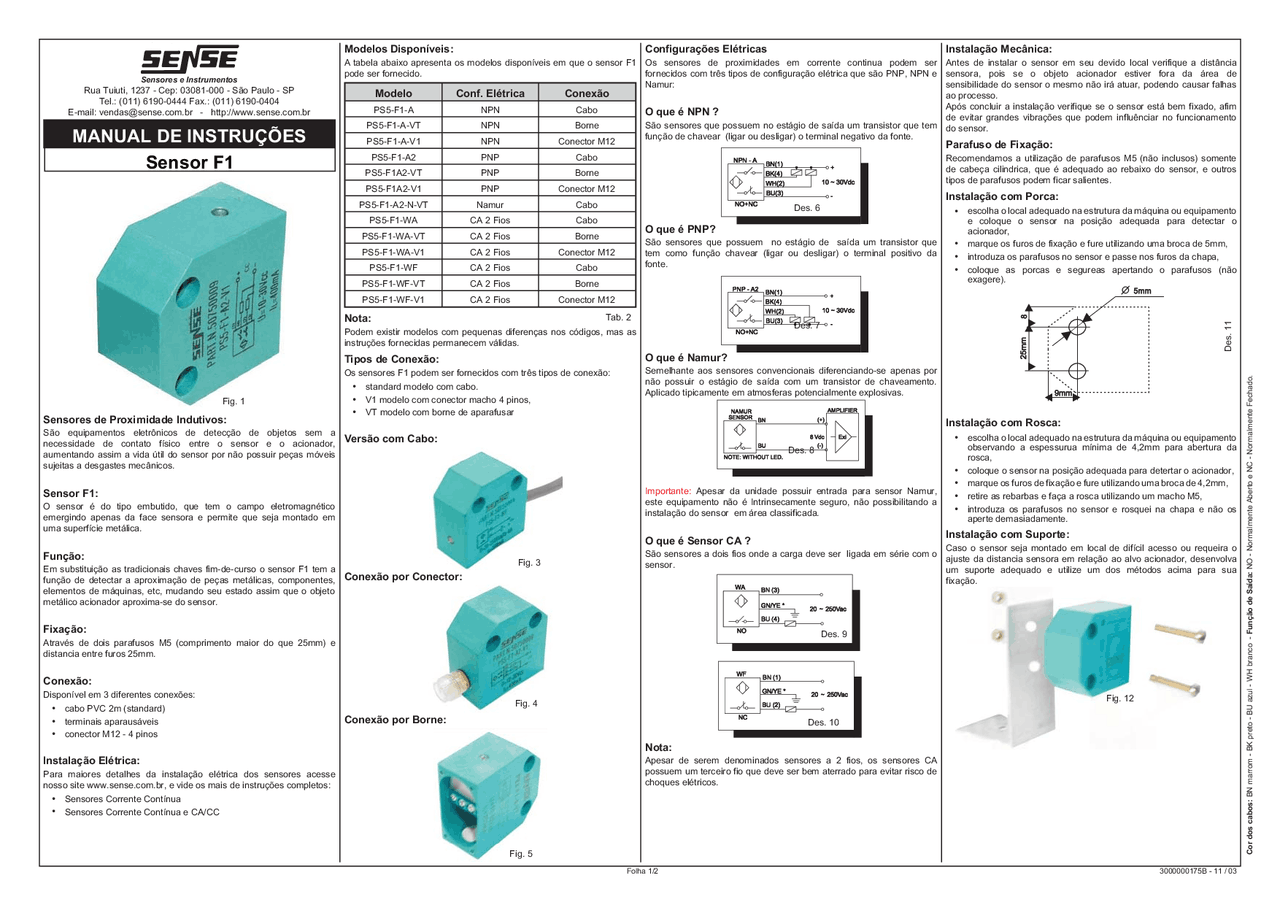

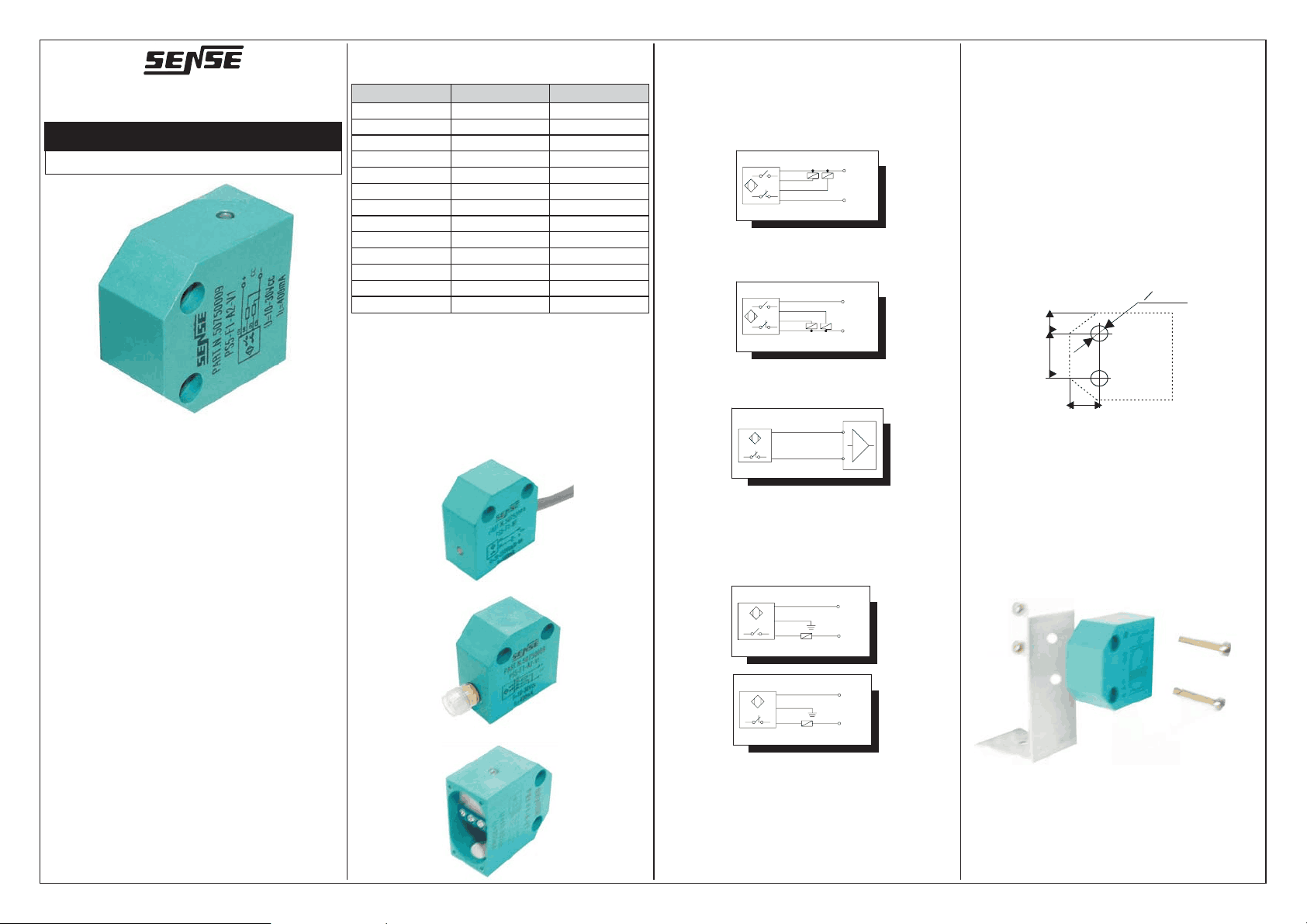

MANUAL DE INSTRUÇÕES
Rua Tuiuti, 1237 - Cep: 03081-000 - São Paulo - SP
Tel.: (011) 6190-0444 Fax.: (011) 6190-0404
E-mail: vendas@sense.com.br - http://www.sense.com.br
Sensores e Instrumentos
Sensor F1
Folha 1/2
Fig. 1
Tab. 2
WA
20 ~ 250Vac
NO
GN/YE *
BU(
U (
4)
BN(
N (
3)
Des. 9
20 ~ 250Vac
NC
WF
GN/YE *
BU(
U (
2)
BN(
N (
1)
Des. 10
BN(1)
NO+NC
WH(2)
BK(4)
BU(3) -
+
NPN-
N -
A
10 ~ 30Vdc
Des. 6
NO+NC
BN(1)
WH(2)
BK(4)
BU(3) -
+
PNP - A2
10 ~ 30Vdc
Des. 7
BU
BN
8Vdc
(-)
(+)
NAMUR
Exi
AMPLIFIER
SENSOR
NOTE: WITHOUT LED. Des. 8
Fig. 4
Fig. 5
Fig. 3
5mm
9mm
o
25mm 8
Des. 11
Fig. 12
Cor dos cabos: BN marrom - BK preto - BU azul - WH branco - Função de Saída: NO - Normalmente Aberto e NC - Normalmente Fechado.
