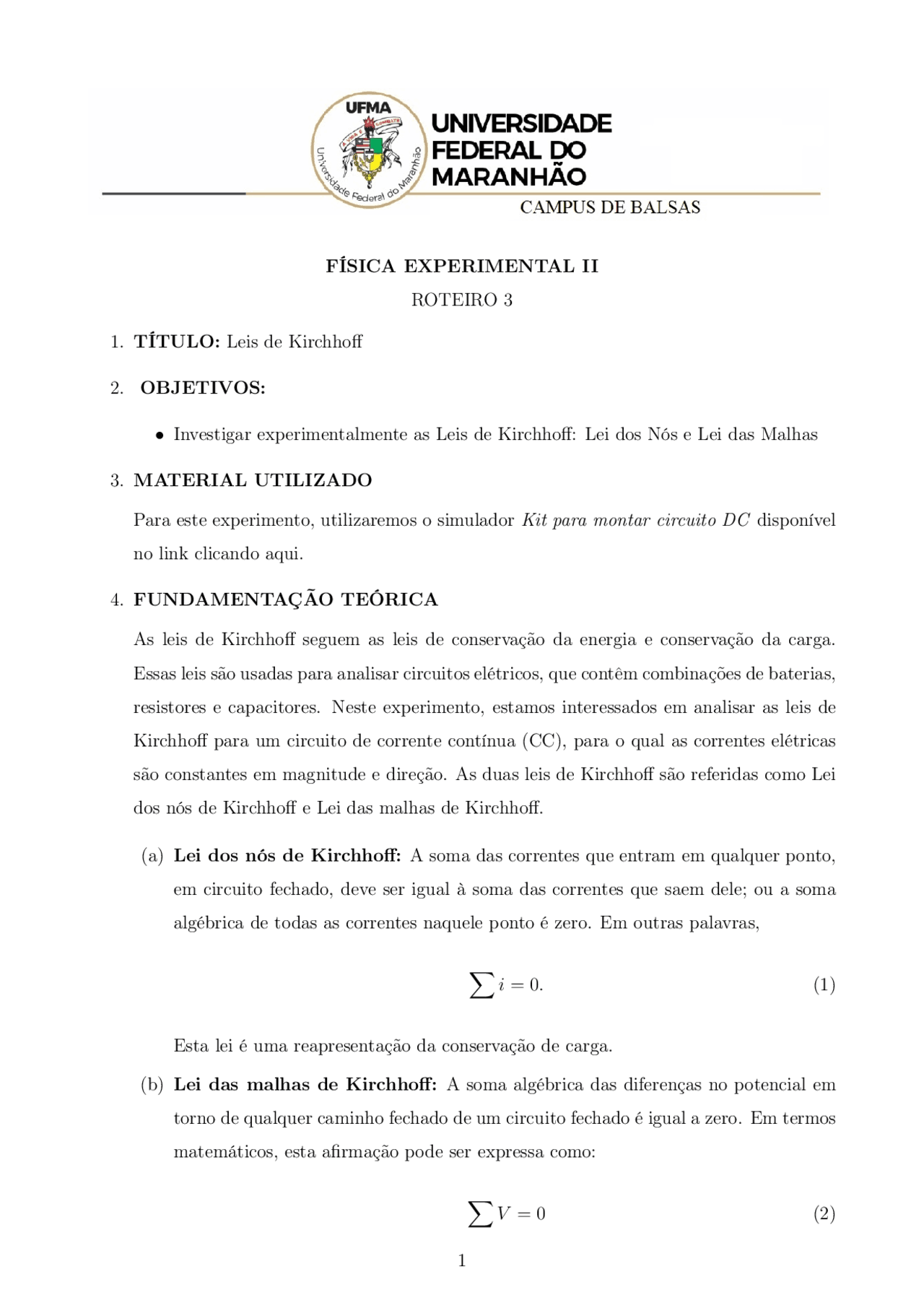

FÍSICA EXPERIMENTAL II
ROTEIRO 3
1. TÍTULO: Leis de Kirchhoff
2. OBJETIVOS:
•Investigar experimentalmente as Leis de Kirchhoff: Lei dos Nós e Lei das Malhas
3. MATERIAL UTILIZADO
Para este experimento, utilizaremos o simulador Kit para montar circuito DC disponível
no link clicando aqui.
4. FUNDAMENTAÇÃO TEÓRICA
As leis de Kirchhoff seguem as leis de conservação da energia e conservação da carga.
Essas leis são usadas para analisar circuitos elétricos, que contêm combinações de baterias,
resistores e capacitores. Neste experimento, estamos interessados em analisar as leis de
Kirchhoff para um circuito de corrente contínua (CC), para o qual as correntes elétricas
são constantes em magnitude e direção. As duas leis de Kirchhoff são referidas como Lei
dos nós de Kirchhoff e Lei das malhas de Kirchhoff.
(a) Lei dos nós de Kirchhoff: A soma das correntes que entram em qualquer ponto,
em circuito fechado, deve ser igual à soma das correntes que saem dele; ou a soma
algébrica de todas as correntes naquele ponto é zero. Em outras palavras,
Xi= 0.(1)
Esta lei é uma reapresentação da conservação de carga.
(b) Lei das malhas de Kirchhoff: A soma algébrica das diferenças no potencial em
torno de qualquer caminho fechado de um circuito fechado é igual a zero. Em termos
matemáticos, esta afirmação pode ser expressa como:
XV= 0 (2)
