relatório feito durante o quinto período
Tipologia: Provas
1 / 19
Esta página não é visível na pré-visualização
Não perca as partes importantes!

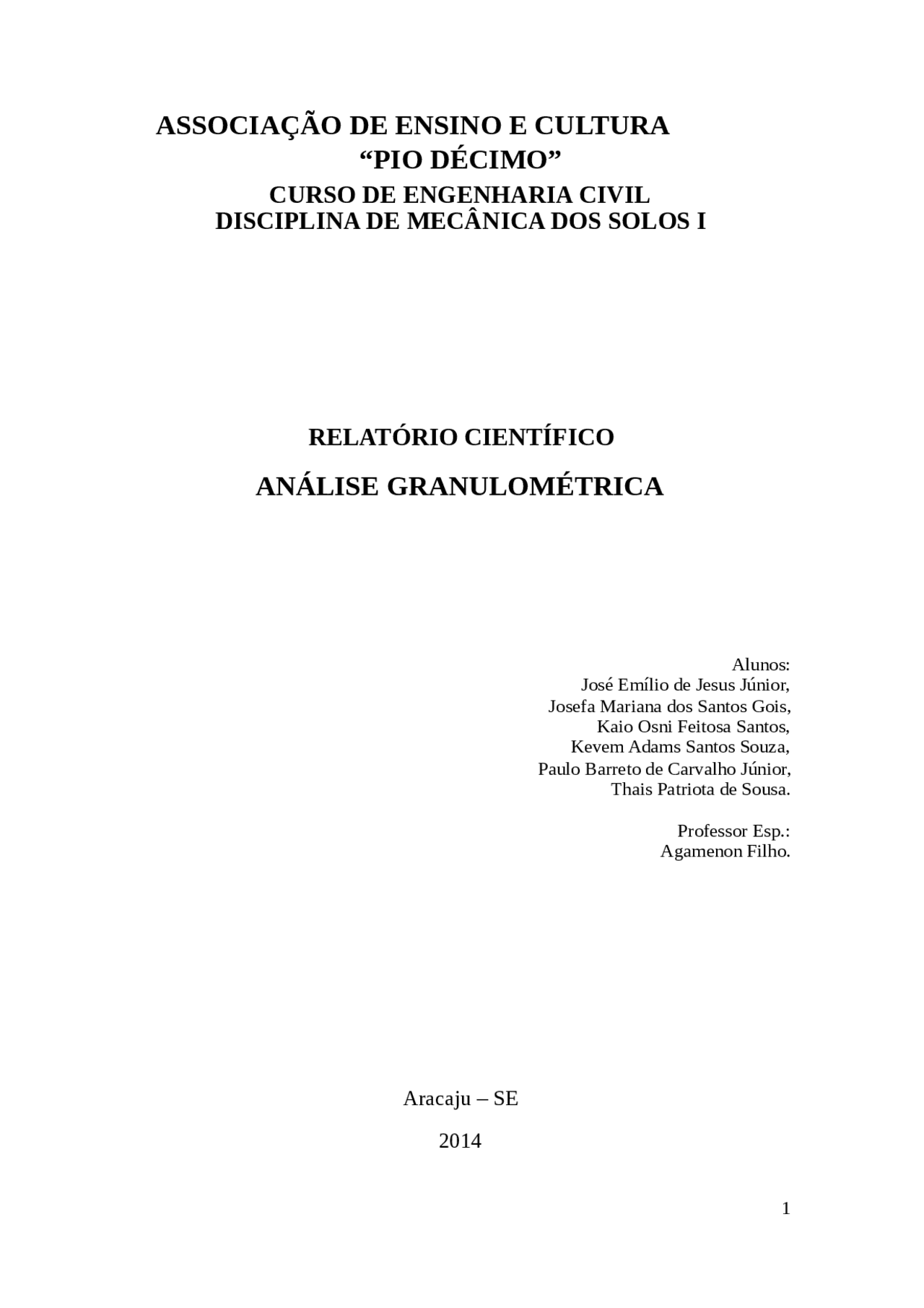

Relatório científico apresentado à disciplina Mecânica dos Solos I como um dos pré- requisitos de avaliação referente a I unidade.
INTRODUÇÃO
Este relatório técnico-científico consiste em uma forma de documentação para um estudo granulométrico que tem o intuito de determinar o tipo e o comportamento do solo, retirado da Praça Cônego Miguel Monteiro Barbosa em Nossa Senhora das Dores – SE, desta maneira sendo levado ao laboratório e feito os devidos estudos.
O ensaio de peneiramento faz parte da análise granulométrica dos solos e serve para caracterizar o mesmo em alguns aspectos, como uniformidade e compacidade. Além disso, ele distingue a diversas frações do solo, de pedregulho, passando pelos três tipos de areia (grossa, média e fina) até o silte+argila, podendo determinar a percentagem em peso que cada faixa de tamanho de partículas citadas representa na massa total utilizada no ensaio.
O ensaio de análise granulométrica do solo foi padronizado no Brasil pela ABNT (NBR 7181/84 versão corrigida: 1988), pois essa norma prescreve o método para análise granulométrica de solos, realizada por peneiramento ou por combinação de sedimentação e peneiramento.
Primeiramente, foi extraído em torno de cinco quilos de solo da Praça Cônego Miguel Monteiro Barbosa (Nossa Senhora das Dores/SE) no dia 26 de fevereiro de 2014 às 10h55min da manhã e deixado exposto ao sol para iniciar a secagem.
Quando a amostra de solo foi levada ao laboratório, separou-se uma parte e foi realizado o processo de destorroamento, que consiste em colocar o solo no almofariz e bater com o pistilo, para desfragmentar as partículas maiores que contém água. Depois desse processo, o solo é colocado na bandeja.
O próximo passo consiste em utilizar o repartidor manual metálico, que auxilia na separação da quantidade desejada ficando com amostras de todo o solo, para ficar com cerca de 500g do solo que foi destorroado. Para isso, o repartidor foi utilizado três vezes. O total de solo que permaneceu depois do processo foi 529, 41g, por conta da água que ainda seria retirada do solo, aproximando essa quantidade a 500g.
Seguindo, foram escolhidas cinco cápsulas que foram devidamente numeradas de 1 a 5 para que o solo que continua no ensaio pudesse ser dividido. Para realizar essa divisão, coloca cada cápsula dentro de um recipiente, para que nenhuma parte do solo se perca. Seguem as massas das cápsulas vazias:
1 – 18,61g
2 – 21,26g
3 – 18,89g
4 – 19,27g
5 – 18,09g
Agora seguem as massas das cápsulas com solo úmido:
1 – 125,56g
2 – 125,39g
3 – 132,79g
4 – 119,42g
5 – 121,82g
As cápsulas com solo úmido foram colocadas às 21h20min do dia 27/02 na estufa com temperatura acima de 100ºC para que a água presente no solo evaporasse.
Determinar a uniformidade e a graduação do solo seco através do processo de peneiramento este sendo feito da seguinte maneira, foram determinadas as massas retidas em cada peneira e o solo seco total encontrado após esse processo foi obtido 488,69g tendo um erro de aproximadamente 0,72%.
9.1 – Local do recolhimento do solo
Fotos de uma construção residencial onde foi extraído o solo para a execução do ensaio em questão, localizada na cidade de Nossa Senhora das Dores/SE, tiradas no dia 26 de fevereiro de
9.2 – 1ª Etapa executada no laboratório
Passo 1 ( Processo de destorroamento, consiste em colocar o solo no almofariz e bater com o pistilo para desfragmentar as partículas que contém água ).
Passo 2 ( Após ser feito o processo de destorroamento, o solo foi depositado em uma bandeja para ser colocado no repartidor manual metálico ).
Passo 7 ( Retirada das cápsulas da estufa do dia e passo anterior para armazenar dentro de um saco plástico, sendo pesado e guardado para a próxima etapa no laboratório ).
Limpeza dos materiais utilizados e anotações das informações obtidas no decorrer da etapa.
7.3 – 2ª Etapa executada no laboratório
Roteiro para a execução. Passo 1 ( Pesagem da amostra seca – Md ).
Conjunto de peneiras utilizado. Passos 2 e 3 ( Colocar a Md no conjunto de Peneiras e peneirar no agitador mecânico ).
Fotos dos percentuais e massas de todas as frações do solo colocadas em placas de vidro esmerilhado.
