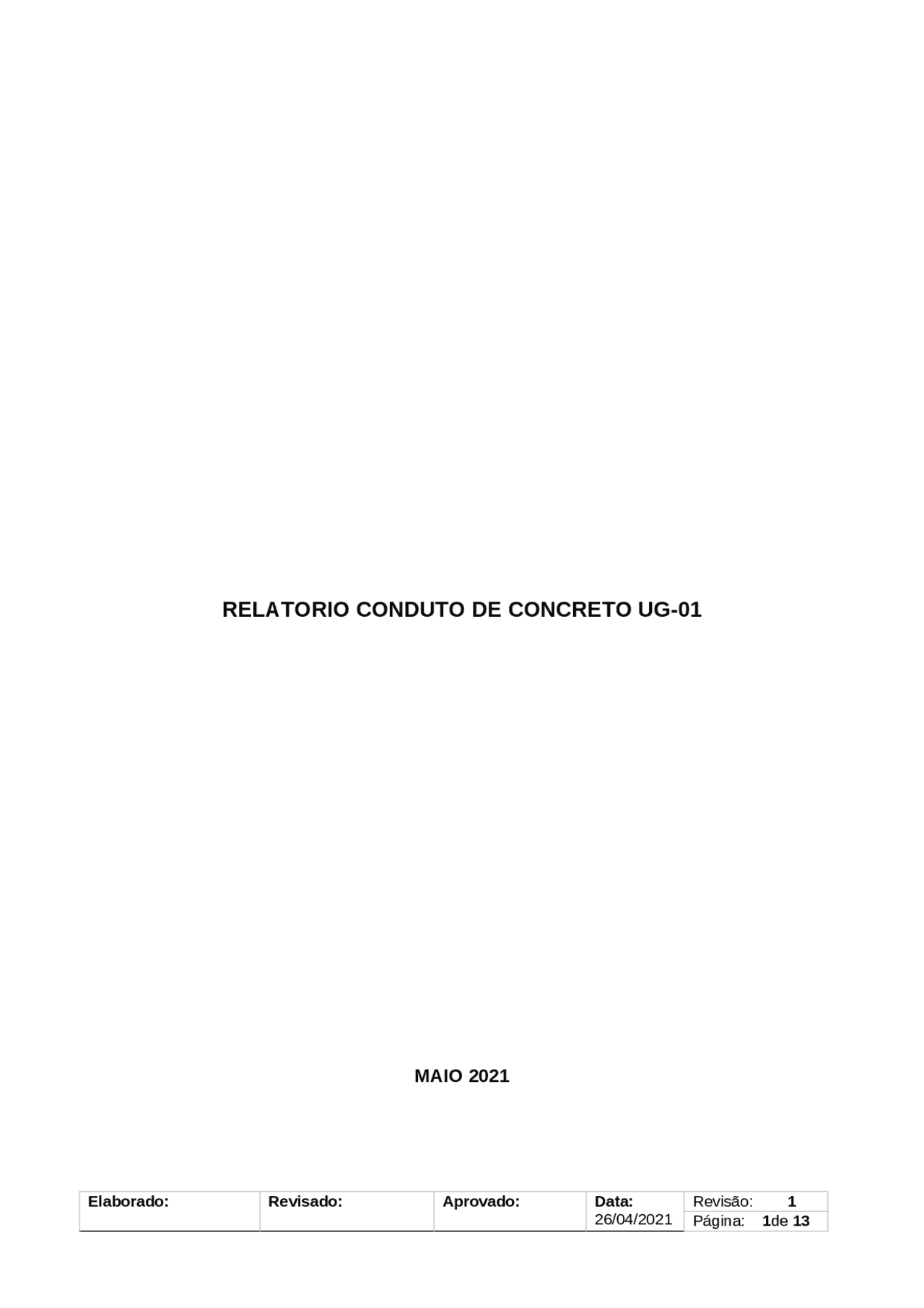

RELATORIO CONDUTO DE CONCRETO UG-01
MAIO 2021
Elaborado: Revisado: Aprovado: Data:
26/04/2021
Revisão: 1
Página: 1de 13
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Pesquisar documentos Store
Os melhores documentos à venda: Trabalhos de alunos formados
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Comunidade
Pergunte à comunidade
Peça ajuda à comunidade e tire suas dúvidas relacionadas ao estudo
Ranking universidades
Descubra as melhores universidades em seu país de acordo com os usuários da Docsity
Guias grátis
Os eBooks que salvam estudantes!
Baixe gratuitamente nossos guias de estudo, métodos para diminuir a ansiedade, dicas de TCC preparadas pelos professores da Docsity
Relatório de Manutenção Preventiva em Conduto Forçado de Concreto UG-01, Trabalhos de Mecânica Clássica e Relativista
Este relatório apresenta o objetivo, período e equipe envolvida na manutenção preventiva de um conduto forçado de concreto da ug01. Descreve as precauções tomadas, os procedimentos seguidos e as cavitações encontradas durante o processo, além da análise e reparos realizados. A conclusão aponta a sanação com sucesso após a corretiva.
O que você vai aprender
- Quais etapas foram seguidas durante a manutenção do conduto forçado de concreto UG-01?
- Quais precauções foram tomadas antes do início das atividades de manutenção?
- Qual era o objetivo da manutenção preventiva no conduto forçado de concreto UG-01?
- Quais cavitações foram encontradas durante a manutenção e como foram corrigidas?
- Qual foi a conclusão após a manutenção preventiva no conduto forçado de concreto UG-01?
Tipologia: Trabalhos
2021
1 / 13
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Pré-visualização parcial do texto
Baixe Relatório de Manutenção Preventiva em Conduto Forçado de Concreto UG-01 e outras Trabalhos em PDF para Mecânica Clássica e Relativista, somente na Docsity!
Elaborado: Revisado: Aprovado: Data:
- RELATORIO CONDUTO DE CONCRETO UG-
- MAIO
- 26/04/
- Revisão:
- 26/04/
- MAIO
- Introdução.......................................................................................................................... Sumário
- 1.1. Objetivo.......................................................................................................................
- 1.2. Período........................................................................................................................
- 1.3. Equipe.........................................................................................................................
- Desenvolvimento................................................................................................................
- Conclusão........................................................................................................................
- 26/04/ Elaborado: Revisado: Aprovado: Data:
- Revisão:
- 26/04/ Elaborado: Revisado: Aprovado: Data:
- Conclusão........................................................................................................................
2. DESENVOLVIMENTO
As atividades de manutenção tiveram inicio após o fechamento da comporta vagão da UG01 e a inserção da comporta Stop Log para a devida proteção e segurança para a equipe trabalhar. Antes do início das atividades foram tomadas todas as medidas necessárias para que tudo fosse realizado dentro das normas de procedimento estabelecidas pelo fabricante para manutenção do conduto forçado UG-01, bem como garantir a segurança pessoal e material do sistema. Foram efetuados os bloqueios nos comandos nos painéis, transferindo o acionamento para a posição manual e inseridas etiquetas de bloqueio. Figura 01 – Bloqueio do Painel de comando e controle e do painel da comporta UG01. Depois de tomadas todas as precauções e realizados os procedimentos iniciais com relação ao sistema eletromecânico, garantindo a segurança das manobras, iniciou-se os procedimentos para o fechamento da comporta ensecadeira, seguindo as normas estabelecidas pelo fabricante. Após fechamento da comporta ensecadeira começou a manutenção do conduto. Após a limpeza das paredes tanto lado esquerdo como direito nas emendas, foi contatada cavitações na media de 2,3cm com 1,20m de comprimento com até 25cm de Elaborado: Revisado: Aprovado: Data:
Revisão: 1
largura e na junção do bloco de concreto com conduto de ferro avia algumas cavitações também na media de 2cm de profundidades. Obs é visível que existe na parte de fora traço das emendas do bloco de fora a fora. (A seguir as fotos detalhando todo trabalho executado pela equipe MCQ. ) Figura 02 – Imagem ilustrativa da Tomada Dá Água, foto 2 mostra trinca parte externa Elaborado: Revisado: Aprovado: Data: 26/04/ Revisão: 1
Figura 05 – Cavitações lado direito. Elaborado: Revisado: Aprovado: Data: 26/04/ Revisão: 1
Figura 06 – Cavitações Junta do concreto com condulto de ferro. Depois de mapeado todos os pontos de cavitação foram efetuados as medições para analise. Abaixo sequencia de fotos com inicio dos reparos. Figura 07 – Produto utilizado para á efetuação do reparo MC-SOLID 1300 TR. Figura 08 – Produto MC- 1300 aplicado lado esquerdo. Elaborado: Revisado: Aprovado: Data: 26/04/ Revisão: 1
Figura 11 – Lado esquerdo finalizado. Após a limpeza dos buracos foi efetuada uma mistura do MC-1300 com arga massa, para deixar mais firme, para ser possivel aplicar. Devido o produto ser liquido é impossivel aplicar em paredes sem fazer a mistura com algo mais consistente. Figura 12 – Cavitação Lado direito. Elaborado: Revisado: Aprovado: Data: 26/04/ Revisão: 1
Figura 13 – Cavitação Lado direito reparado. Elaborado: Revisado: Aprovado: Data: 26/04/ Revisão: 1
Figura 14 – Cavitação na junta entre bloco e o conduto de ferro antes e depois parte superior.
3. CONCLUSÃO Conclui que após a corretiva efetuada no bloco de concreto e junção com conduto de ferro, foi sanada com sucesso. Uma vez já constatado os pontos que apresentava cavitações, os mesmos será monitorado ano a ano para eliminar possíveis danos a estrutura. Elaborado: Revisado: Aprovado: Data: 26/04/ Revisão: 1
