GEOMÉTRICA: Desenho e Geometria On-Line www.mat.uel.br/geometrica
Resumo. Maria Bernardete Barison apresenta REBATIMENTOS e TELHADOS em Geometria Descritiva. Geométrica vol.2 n.10a. 2007

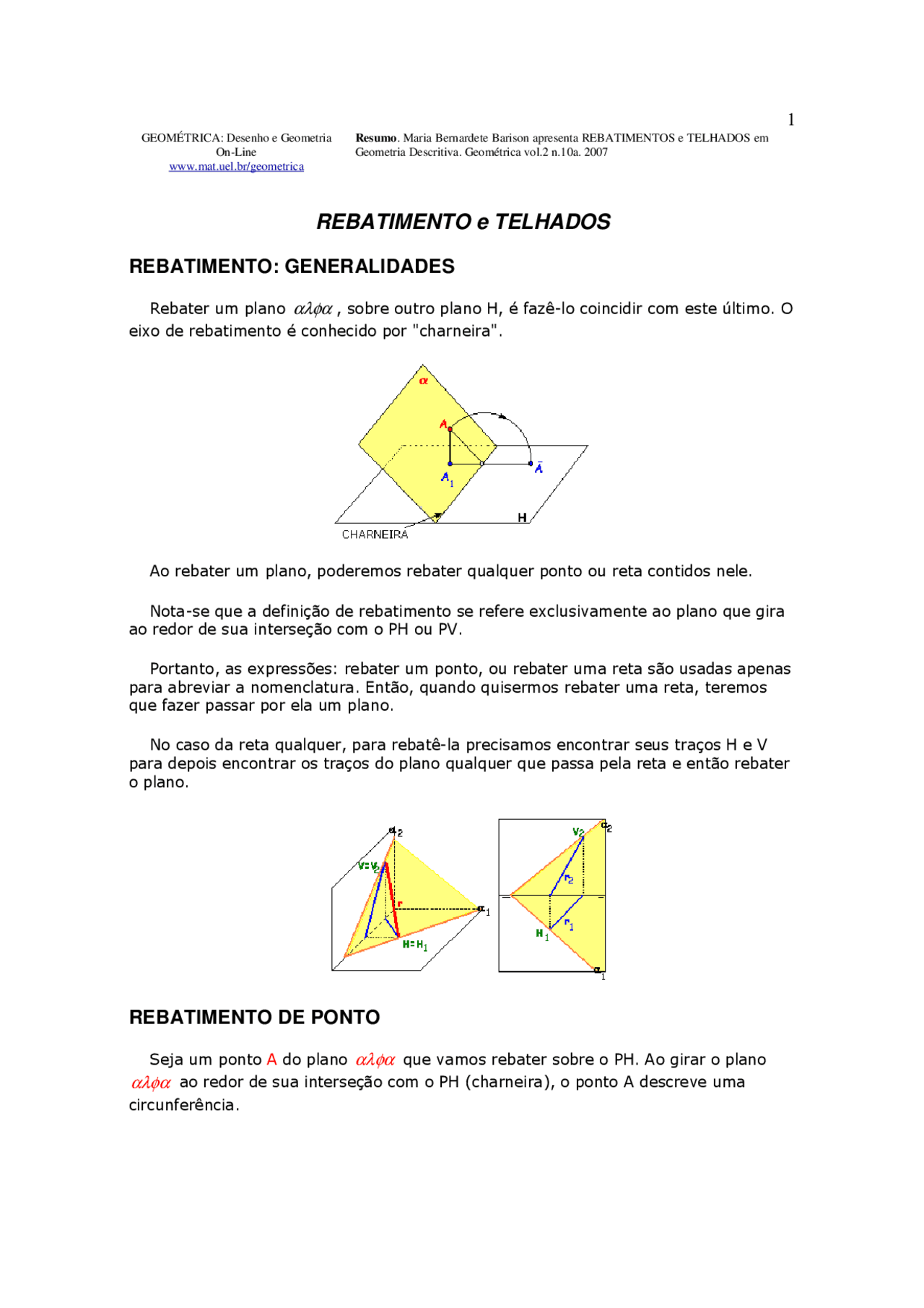

REBATIMENTO e TELHADOS
REBATIMENTO: GENERALIDADES
Rebater um plano αλφα , sobre outro plano H, é fazê-lo coincidir com este último. O
eixo de rebatimento é conhecido por "charneira".
Ao rebater um plano, poderemos rebater qualquer ponto ou reta contidos nele.
Nota-se que a definição de rebatimento se refere exclusivamente ao plano que gira ao redor de sua interseção com o PH ou PV.
Portanto, as expressões: rebater um ponto, ou rebater uma reta são usadas apenas para abreviar a nomenclatura. Então, quando quisermos rebater uma reta, teremos que fazer passar por ela um plano.
No caso da reta qualquer, para rebatê-la precisamos encontrar seus traços H e V para depois encontrar os traços do plano qualquer que passa pela reta e então rebater o plano.
REBATIMENTO DE PONTO
Seja um ponto A do plano αλφα que vamos rebater sobre o PH. Ao girar o plano
αλφα ao redor de sua interseção com o PH (charneira), o ponto A descreve uma
circunferência.
GEOMÉTRICA: Desenho e Geometria On-Line www.mat.uel.br/geometrica
Resumo. Maria Bernardete Barison apresenta REBATIMENTOS e TELHADOS em Geometria Descritiva. Geométrica vol.2 n.10a. 2007
A projeção no PH desta circunferência será uma linha perpendicular à charneira e no PV será a própria circunferência. Na interseção das linhas de chamada temos o ponto A rebatido.
Observe como ficará a épura do ponto A depois de rebater o plano αλφα.
APLICAÇÃO DE REBATIMENTO NA CONSTRUÇÃO DA PLANIFICAÇÃO
DE TELHADOS
Seja o telhado de quatro "águas" apoiado sobre o PH e projetado no PV. Considerando a "água" triangular ACD do telhado façamos passar por ela um plano
αλφα de topo. rebatendo o plano αλφα para o PH obtemos a verdadeira grandeza VG
do triângulo ACD.
GEOMÉTRICA: Desenho e Geometria On-Line www.mat.uel.br/geometrica
Resumo. Maria Bernardete Barison apresenta REBATIMENTOS e TELHADOS em Geometria Descritiva. Geométrica vol.2 n.10a. 2007
Observe abaixo a construção da projeção horizontal de um telhado com formas retangulares.
Observe abaixo a construção da projeção horizontal de um telhado com formas triangulares.
GEOMÉTRICA: Desenho e Geometria On-Line www.mat.uel.br/geometrica
Resumo. Maria Bernardete Barison apresenta REBATIMENTOS e TELHADOS em Geometria Descritiva. Geométrica vol.2 n.10a. 2007
Observe abaixo a construção da projeção vertical de um telhado com formas retangulares.
