Questão 1/10 - Máquinas Elétricas

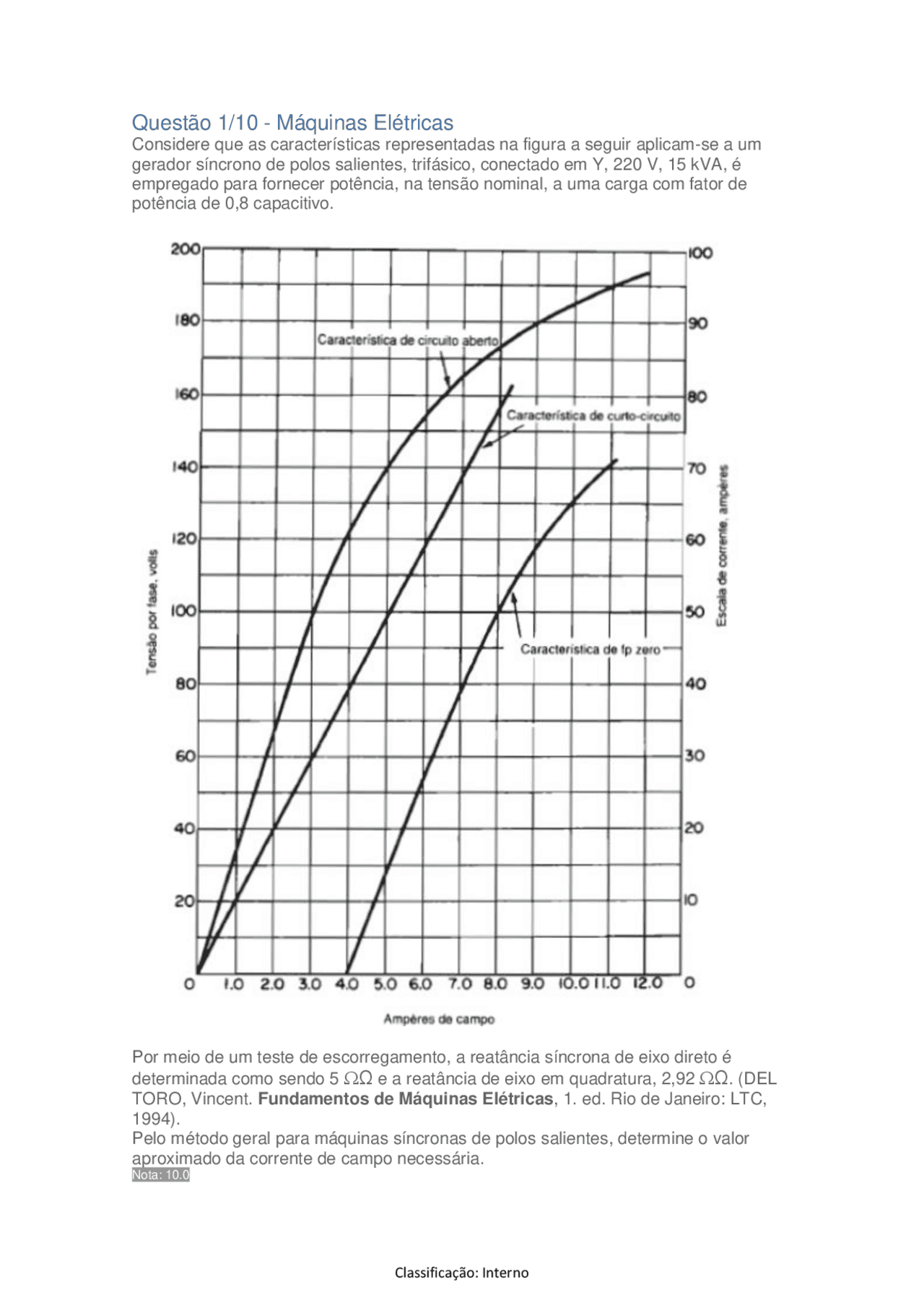

Considere que as características representadas na figura a seguir aplicam-se a um gerador síncrono de polos salientes, trifásico, conectado em Y, 220 V, 15 kVA, é empregado para fornecer potência, na tensão nominal, a uma carga com fator de potência de 0,8 capacitivo.
Por meio de um teste de escorregamento, a reatância síncrona de eixo direto é
determinada como sendo 5 ΩΩ e a reatância de eixo em quadratura, 2,92 ΩΩ. (DEL
TORO, Vincent. Fundamentos de Máquinas Elétricas , 1. ed. Rio de Janeiro: LTC, 1994). Pelo método geral para máquinas síncronas de polos salientes, determine o valor aproximado da corrente de campo necessária. Nota: 10.
A 4 A
Você assinalou essa alternativa (A) Você acertou!
I. O fator de potência da entrada do motor é de 0,9. II. O rendimento do motor quando carregado é de 85,1%. III. Quando carregado, o motor está operando em sobrecarga.
É correto o que se afirma em Nota: 10.
A II, apenas.
B I e II, apenas.
Você assinalou essa alternativa (B) Você acertou! Afirmativa I: correta
Afirmativa II: correta.
Afirmativa III: incorreta
Como a potência nominal do motor é de 40 HP, conforme o enunciado, e está fornecendo 39,95 HP na
C I e III, apenas.
D II e III, apenas.
E I, II e III.
Questão 3/10 - Máquinas Elétricas
Uma máquina de corrente contínua pode ser ligada de diversas formas diferentes, e cada uma delas possui características de funcionamento próprias. Uma das ligações mais simples de serem feitas é a ligação do motor de corrente contínua em derivação, ou ligação shunt. Neste tipo de ligação o enrolamento shunt em paralelo com o enrolamento de armadura e uma única fonte alimenta os dois enrolamentos. Nesta ligação o torque e a velocidade da armadura são diretamente proporcionais à tensão da fonte de alimentação. Desse modo, considere um motor em derivação de 10 HP, 230 V, tem uma resistência
do circuito de armadura de 0,5 ΩΩ e uma resistência de campo de 115 ΩΩ. Em vazio
e com tensão nominal, a velocidade é de 1200 rpm e a corrente de armadura é de 2 A. Se for aplicada uma carga, a velocidade cai para 1100 rpm. (DEL TORO, Vincent. Fundamentos de Máquinas Elétricas , 1. ed. Rio de Janeiro: LTC, 1994). Determine o torque desenvolvido quando há a aplicação da carga. Nota: 10.
A 61,9 Nm
B 66,8 Nm
C 73,2 Nm
Você assinalou essa alternativa (C) Você acertou!
D 77,5 Nm
E 82,6 Nm
Questão 4/10 - Máquinas Elétricas
Um gerador síncrono possui os seguintes valores nominais: 180 kVA, 440 V, 300 rpm,
60 Hz, trifásico, ligado em Y, ra = 0 ΩΩ, x 1 = 0,296 ΩΩ. A linha do entreferro é
representada pela equação E = 17If expressa por fase. A característica de curto- circuito está representada por Isc = 10,75If. Quando o gerador entrega uma corrente de
Questão 5/10 - Máquinas Elétricas
A obtenção do circuito equivalente por fase de um motor de indução trifásico é feita analisando separadamente os circuitos equivalente do estator e do rotor, e posteriormente é feita a união dos dois circuitos referenciando o circuito do rotor para o estator. Entretanto, caso seja necessário, os circuitos podem ser analisados separadamente, desde que as informações conhecidas permita tal análise. Deste ponto de tem-se um motor de indução trifásico tem um enrolamento do rotor conectado em Y. Em repouso, a tensão induzida no rotor, por fase, é de 100V. A
resistência por fase é de 0,3 ΩΩ e a reatância de dispersão é de 1,0 ΩΩ por fase
(DEL TORO, Vincent. Fundamentos de Máquinas Elétricas , 1. ed. Rio de Janeiro: LTC, 1994). Com base nas informações do texto afirma-se que
I. Com o rotor bloqueado a corrente do rotor é de 87,5 A e o fator de potência do rotor é de 0,19. II. Quando opera com um escorregamento de 0,06 a corrente do rotor é de 22,1 A e o fator de potência é de 0,92. III. Operando com o escorregamento de 0,06 a potência desenvolvida no rotor é de 5,42 kW.
Está correto o que se afirma em Nota: 10.
A I, apenas.
B II, apenas.
C III, apenas.
Você assinalou essa alternativa (C) Você acertou! Afirmativa I: incorreta
Afirmativa II: incorreta
Afirmativa III: correta
D I e II, apenas.
E II e III, apenas.
Questão 6/10 - Máquinas Elétricas
Um motor de indução de rotor enrolado, conectado em Y, tem os seguintes
parâmetros por fase: r 1 = 0,26 ΩΩ, r 2 ’ = 0,40 ΩΩ, x 1 = 0,6 ΩΩ, x 2 ’ = 1,4 ΩΩ, rc =
143 ΩΩ e xc = 22,2 ΩΩ. Se a tensão nominal de 220 V for aplicada ao motor em
vazio, calcule a corrente da rede e o fator de potência. Considere que as perdas no núcleo do estator são iguais às perdas rotacionais, e desconsidere as perdas no enrolamento do estator a vazio. (DEL TORO, Vincent. Fundamentos de Máquinas Elétricas , 1. ed. Rio de Janeiro: LTC, 1994).
Nota: 10.
A 6 A e 0,
Você assinalou essa alternativa (A) Você acertou!
A I e III, apenas.
B II e IV, apenas.
C I, II e III, apenas.
D II, III e IV, apenas.
E I, II, III e IV.
Você assinalou essa alternativa (E) Você acertou! Afirmativa I: correta
Afirmativa II: correta
Afirmativa III: correta
Afirmativa IV: correta
Questão 8/10 - Máquinas Elétricas
Um gerador síncrono de polos salientes, trifásico, conectado em Y, 220 V, 5 kVA, é empregado para fornecer potência a uma carga com fator de potência unitário. Por meio de um teste de escorregamento, a reatância síncrona de eixo direto é
determinada como sendo 12 ΩΩ e a reatância de eixo em quadratura, 7 ΩΩ.
Considere que a corrente nominal é entregue à carga na tensão nominal e que a
Com base nas informações do texto afirma-se que
I. A corrente do rotor referida ao estator é de 21,7 A. II. A potência de saída do motor é de 6254 W. III. O rendimento do motor é de 85,3%. IV. O torque desenvolvido na saída é de 39,2 Nm.
De todas as afirmativas, é correto o que se afirma apenas em Nota: 10.
A I e II.
Você assinalou essa alternativa (A) Você acertou! Afirmativa I: correta
Afirmativa II: correta
Afirmativa III: incorreta
Afirmativa IV:
B II e III.
C III e IV.
D I, III e IV.
E I, II, III e IV.
Questão 10/10 - Máquinas Elétricas
Um gerador síncrono de pólo cilíndrico tem os seguintes valores nominais: 200 kVA,
400 V, 300 rpm, 60 Hz, trifásico, ligado em Y, ra = 0 ΩΩ. As características de circuito
aberto e de corrente nominal com fator de potência zero estão indicadas na Figura a seguir.
Questão 1/10 - Máquinas Elétricas
Um motor de indução trifásico, de seis polos, 40 HP, 60 Hz, tem uma entrada, quando carregado, de 35 kW, 51 A, 440 V e uma velocidade de 1152 rpm. Quando desconectado da carga, apresenta os seguintes valores: 440 V, 21,3 A, 2,3 kW e 1199
rpm. A resistência medida entre os terminais do enrolamento do estator é 0,25 ΩΩ,
para uma conexão em Y. As perdas no núcleo do estator e as perdas rotacionais são iguais. (DEL TORO, Vincent. Fundamentos de Máquinas Elétricas , 1. ed. Rio de Janeiro: LTC, 1994). Com base nas informações do texto afirma-se que
I. O fator de potência da entrada do motor é de 0,9. II. O rendimento do motor quando carregado é de 85,1%. III. Quando carregado, o motor está operando em sobrecarga.
É correto o que se afirma em Nota: 10. 0
A II, apenas.
B I e II, apenas.
Você assinalou essa alternativa (B) Você acertou!
Afirmativa I: correta
Afirmativa II: correta.
Afirmativa III: incorreta
Como a potência nominal do motor é de 40 HP, conforme o enunciado, e está fornecendo 39,95 HP na
C I e III, apenas.
D II e III, apenas.
E I, II e III.
Questão 2/10 - Máquinas Elétricas
Considere que as características representadas na figura a seguir aplicam-se a um gerador síncrono de polos salientes, trifásico, conectado em Y, 220 V, 15 kVA, é empregado para fornecer potência, na tensão nominal, a uma carga com fator de potência de 0,8 capacitivo.
B 5 A
C 6 A
D 7 A
E 8 A
Questão 3/10 - Máquinas Elétricas
Um motor de corrente contínua em derivação de 230 V tem uma resistência de
enrolamento de armadura de 0,2 ΩΩ e uma resistência de enrolamento de campo de
125 ΩΩ. Em vazio o motor opera com uma velocidade de 1500 rpm e a corrente de
armadura é desprezível. Calcule a velocidade quando o motor entrega um torque nominal de plena carga de 75Nm. (DEL TORO, Vincent. Fundamentos de Máquinas Elétricas , 1. ed. Rio de Janeiro: LTC, 1994).
Nota: 10.
