2) Sobre a formação do cavaco podemos afirmar. (1 ponto) A) a formação do cavaco influencia no desgaste da ferramenta, esforço de corte B) A formação do cavaco envolve fatores econômicos C) A formação do cavaco é dividida em 4 etapas: recalque inicial, deformação, ruptura e saída do cavaco. D) Os tipos de cavaco são: contínuo, cisalhado e de ruptura Assinale a alternativa correta: a) A e D estão corretas; b) A e B estão corretas; c) Somente B está correta d) A e C estão corretas e) Todas as respostas estão corretas

3) Explique o porquê do cavaco contínuo apresenta uma boa rugosidade e o cavaco de ruptura uma péssima qualidade. R- No cavaco contínuo a deformação é homogênea, o acabamento é uniforme. O cavaco de ruptura resulta da variação dos esforços de corte e esta irregularidade provoca uma rugosidade áspera.

4) A formação do cavaco é instável, mesmo com as condições de processos fixadas, existem 4 fatores principais que influenciam nessa formação, são eles: variação da força agindo no cavaco, fenômenos transientes no início do corte, variação da geometria da ferramenta e a não uniformidade do material , explique cada um deles. (2 pontos)

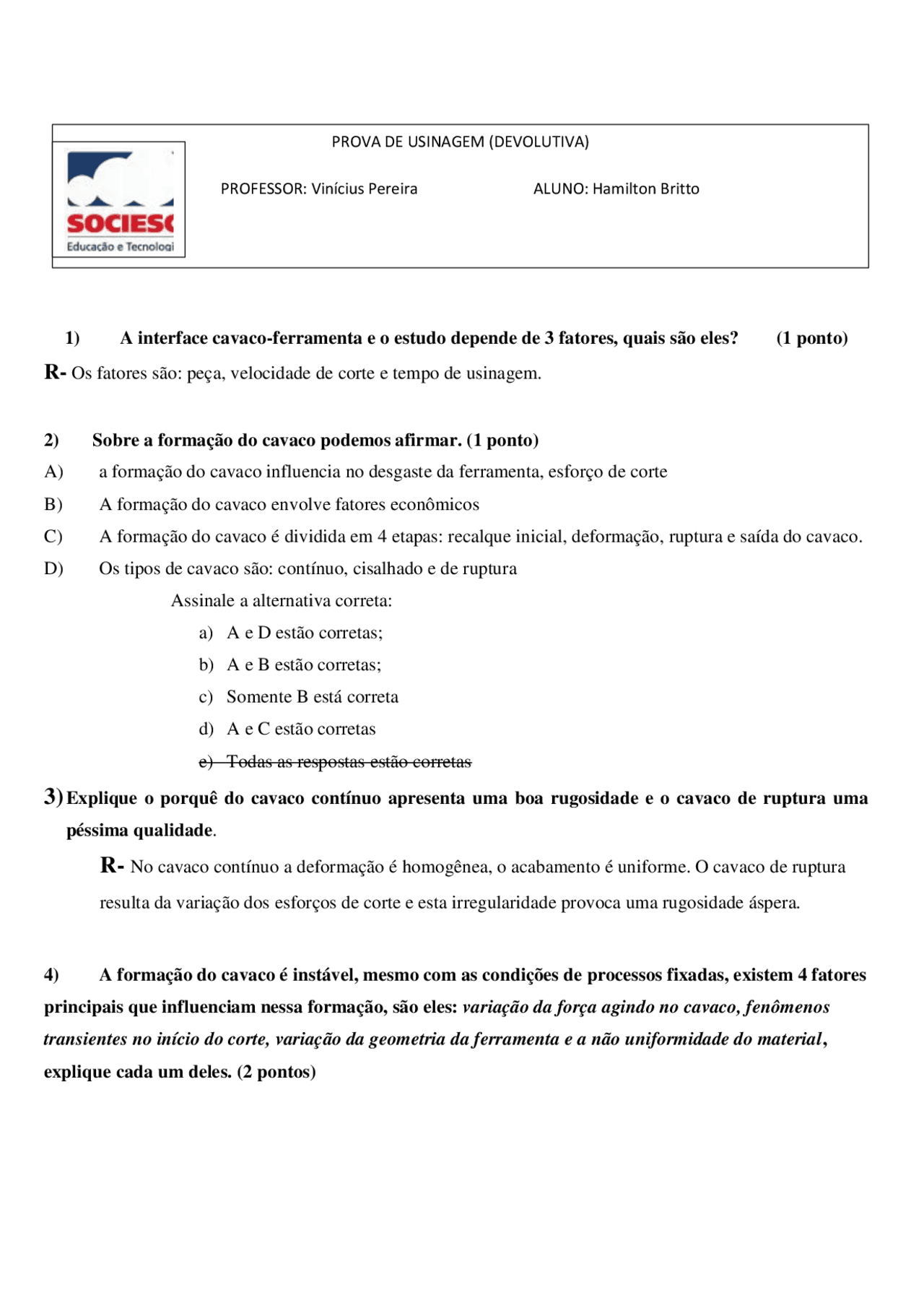

PROVA DE USINAGEM (DEVOLUTIVA) PROFESSOR: Vinícius Pereira ALUNO: Hamilton Britto

variação da força agindo no cavaco - o peso do cavaco aumenta constantemente com o progresso do corte mudando o centro de gravidade; uma distribuição de tensão não uniforme é criada pela ação dessas forças, a direção de máxima tensão e a deformação provocada pelo cisalhamento forma um cavaco de geometria diferente. fenômenos transientes no início do corte - lubrificantes, camada de oxigênio ou outros materiais que cobrem a ferramenta no início do corte são removidos com a progressão do corte causando a mudança na forma do cavaco provocado pelo aumento gradual do raio da curvatura, do coeficiente de atrito, do raio de curvatura do cavaco e da temperatura. variação da geometria da ferramenta - durante o corte a geometria varia em função do desgaste e do lascamento da ferramenta. não uniformidade do material – Devido a composição química e a quantidade de trabalho a frio o material não tem uniformidade e isso causa a variação do ângulo de cisalhamento e da forma do cavaco. 5) Esboce graficamente o comportamento da pressão específica de corte (Ks) versus o desgaste da ferramenta.

6) Explique porque é importante se conhecer as forças de corte. (1 ponto) R - por causa da influência que exercem no desgaste da ferramenta, na formação do cavaco, na tolerância e no acabamento da peça. 7) Um torno instalado na indústria deverá usinar uma peça de diâmetro igual a 100mm e reduzir esse diâmetro 25mm, o comprimento da peça é 200mm; sabe-se que a potência do motor é de 50 Kw e o rendimento do equipamento é de 80%. Determine a máxima profundidade de corte que poderá ser utilizada sendo: a velocidade de corte 150m/min; pressão específica de corte 3000n/mmmm², ângulo 80º e avanço 0,8 mm/volta.

0

1000

2000

3000

4000

5000

6000

7000

200 500 1000 1500 2000 3000

Pressão específica de corte Desgaste da ferramenta
