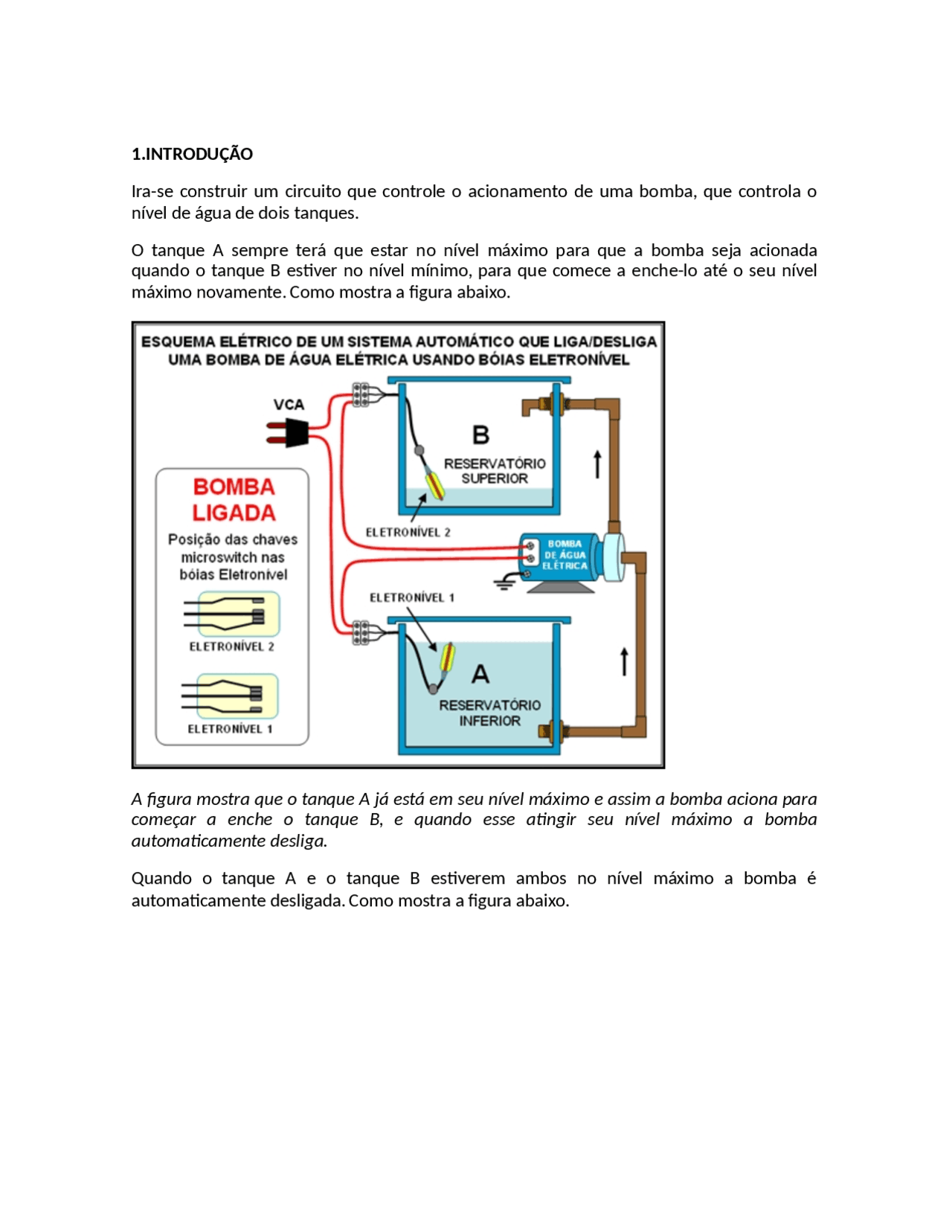

1.INTRODUÇÃO
Ira-se construir um circuito que controle o acionamento de uma bomba, que controla o nível de água de dois tanques.
O tanque A sempre terá que estar no nível máximo para que a bomba seja acionada quando o tanque B es�ver no nível mínimo, para que comece a enche-lo até o seu nível máximo novamente. Como mostra a figura abaixo.
A figura mostra que o tanque A já está em seu nível máximo e assim a bomba aciona para começar a enche o tanque B, e quando esse a�ngir seu nível máximo a bomba automa�camente desliga.
Quando o tanque A e o tanque B es�verem ambos no nível máximo a bomba é automa�camente desligada. Como mostra a figura abaixo.
A figura mostra o desligamento da bomba, quando os dois tanques estão em seu nível máximo.
2.OBJETIVOS
Construir um circuito que controle o nível de água de dois tanques, onde um dos tanques tem que estar em seu nível máximo para que o circuito acione a bomba que começa a encher o outro tanque até seu nível máximo e desligue a bomba.
3. MATERIAS E MÉTODOS
- 2 Relês RAS – 1210 de 1 polo, 2 (SPDT) de 12 VDC
- 4 Relês JQC – 3F (T73), de 10A, 125 VAC, 28 VDC
- 2 Resistores de 470 Ohms
- 1 LED Vermelho
- 1 LED Verde
Circuito que liga a bomba e a faça funcionar corretamente
5.ANÁLISE
Analisou-se que o circuito só aciona a bomba quando o nível do tanque B está no nível mínimo e o tanque A está no nível máximo. E assim que o tanque B a�nge o nível máximo o circuito desliga a bomba.
