NE
SE
S
W
NW
SW
N
E
Escala 1:2.250

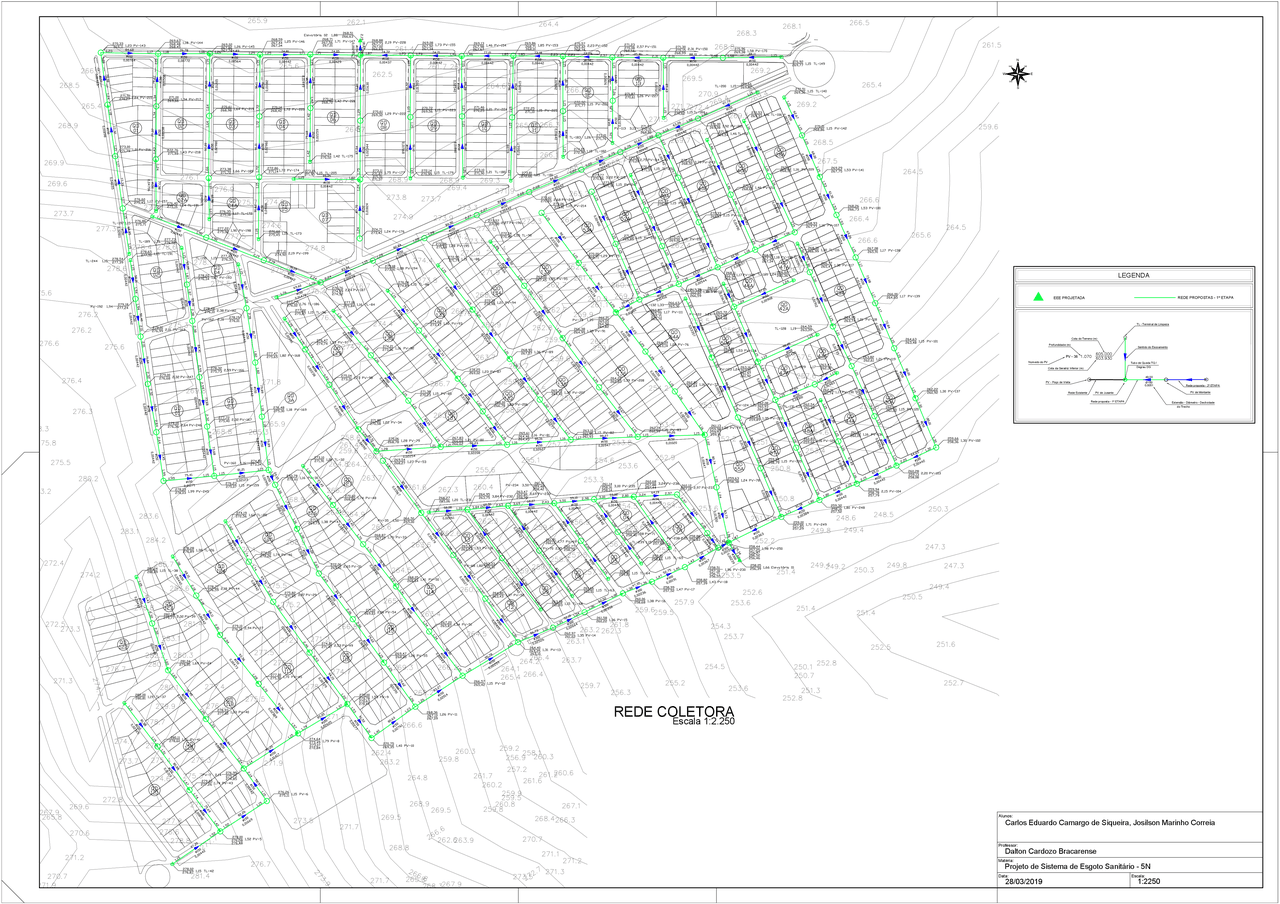

REDE COLETORA
LEGENDA
REDE PROPOSTAS - 1º ETAPA
EEE PROJETADA
PV - 38
49,00
Extensão - Diâmetro - Declividade
do Trecho
Númedo do PV
Sentido do Escoamento
TL - Terminal de Limpeza
Cota do Terreno (m)
Profundidade (m)
Cota da Geratriz Inferior (m)
PV de Jusante PV de Montante
PV - Poço de Visita
Rede proposta - 2º ETAPA
Rede proposta - 1º ETAPA
Rede Existente
Ø150
0,0051
Tubo de Queda TQ /
Degrau DG
Alunos:
Professor:
Matéria:
Data:
Carlos Eduardo Camargo de Siqueira, Josilson Marinho Correia
Dalton Cardozo Bracarense
Projeto de Sistema de Esgoto Sanitário - 5N
28/03/2019 Escala:
1:2250
