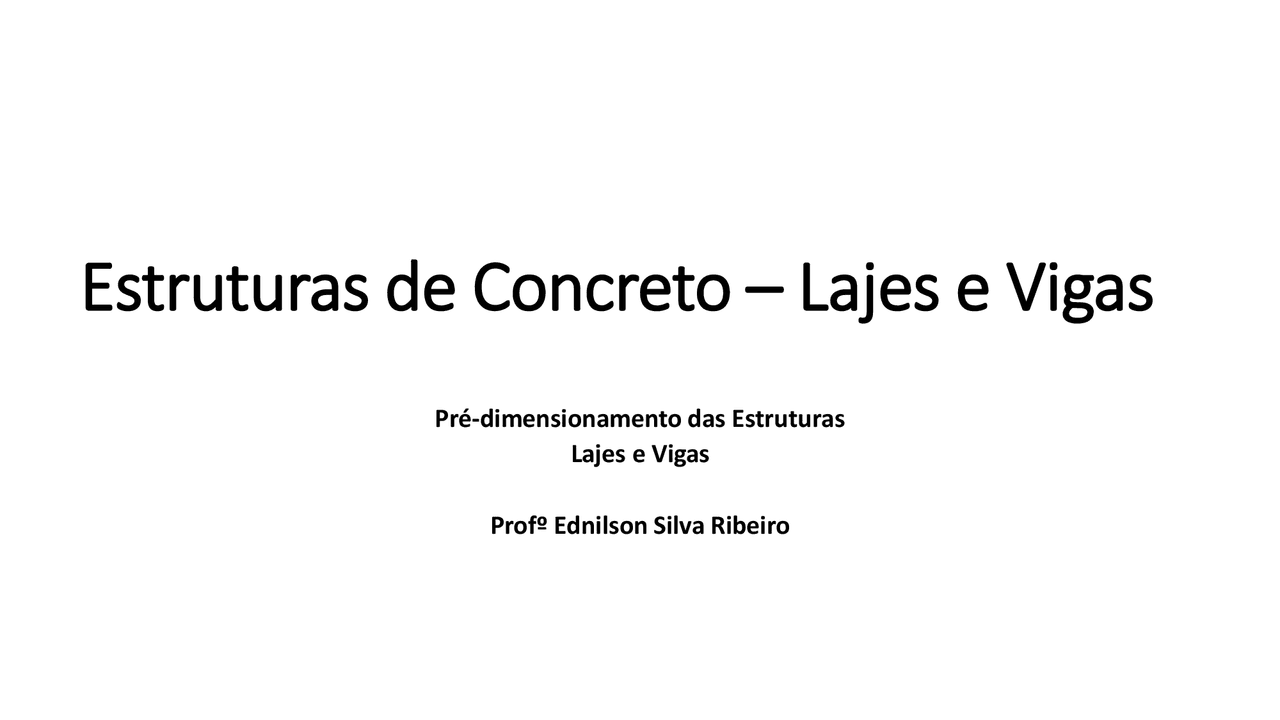

Estruturas de Concreto – Lajes e Vigas

Pré-dimensionamento das Estruturas

Lajes e Vigas

Profº Ednilson Silva Ribeiro

Concepção Estrutural

• A concepção estrutural consiste em transformar um projeto arquitetônico em um projeto estrutural.

Lajes: Tipos

Altura mínima para as lajes maciças NBR 6118/

• Laje de cobertura (não em balanço): 7 cm;
• Laje de piso (não em balanço): 8 cm;
• Laje em balanço: 10 cm;
• Lajes com tráfego de veículos com peso ≤ 30 kN: 10cm;
• Lajes com tráfego de veículos com peso > 30 kN: 12 cm;
• Lajes com protensão: 15 cm;
• 16 cm para lajes lisas e 14 cm para lajes cogumelo, fora do capitel.

Cobrimento – classe de agressividade

Cobrimento Nominal

Vigas: pré-dimensionamento Dimensões Mínimas e Máximas

• h ≥ 25 cm
• h ≤ 60 cm (recomendação prática para não interferir com portas e janelas)
• b ≥ 12 cm b = espessura da alvenaria acabada – 2*revestimento da alvenaria Altura das vigas
• l = vão de cálculo
• l ≤ 6,00 m (recomendação prática) a) Vigas bi-apoiadas: hest = l/ 10 b) Vigas em balanço: hest = l/ 5 c) Vigas contínuas:
  • Tramos externos: hest = l/ 10
  • Tramos internos: hest = l/ 12 Uniformização da altura das vigas contínuas
• hunif = (Ʃhn)/n
• hn = altura dos n tramos da viga
• n = quantidade de tramos da viga

h = d + c + ft + fl /

• h = altura da viga
• d = altura útil
• c = cobrimento da armadura
• Øt = diâmetro da barra de estribo
• Øl = diâmetro da barra de flexão

Exercício Pré-dimensionar a altura das vigas.

Dados:

• Medidas em cm
• Cotas até os eixos das vigas
• Largura das alvenarias com revestimento: 22 cm
• Revestimento das alvenarias = 1,50 cm por face
• Dimensão dos Pilares: 22 cm x 22 cm
