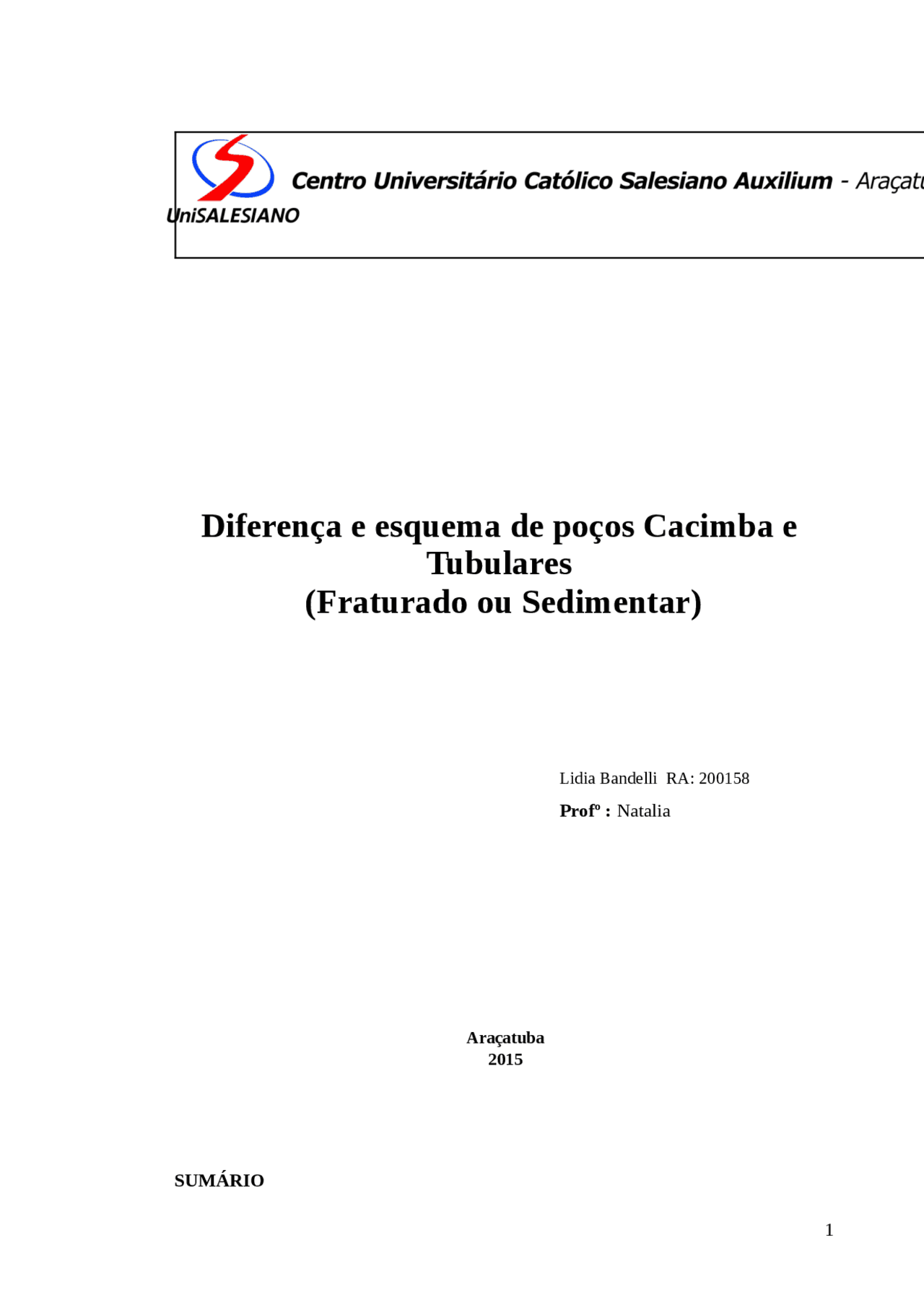

Diferença e esquema de poços Cacimba e

Tubulares

(Fraturado ou Sedimentar)

Lidia Bandelli RA: 200158 Profº : Natalia

Araçatuba 2015

SUMÁRIO

Introdução........................................................................................................................ 2

Definições de poços.......................................................................................................... 3

POÇO TUBULAR PROFUNDO.................................................................................. 3 POÇO RASO, CISTERNA, CACIMBA OU AMAZONAS.........................................

Tipos de poços.................................................................................................................. 4

Tipos de aquiferos............................................................................................................

Poços e Aquiferos.............................................................................................................

EQUIPAMENTOS E MATERIAIS PARA O BOMBEAMENTO DO POÇO.......... 7

PROTEÇÃO SANITÁRIA DO POÇO..........................................................................

Normas para construção de poços tubulares.............................................................. 10

ABNT - Associação Brasileira de Normas Técnicas...................................................

Licença de Perfuração junto ao órgão estadual gestor dos recursos hídricos......... 11

Relatório Final do Poço.................................................................................................

conclusão........................................................................................................................ 12

Referencias..................................................................................................................... 13

Introdução

A importância da água subterrânea pode ser medida por suas reservas em relação às das

águas superficiais. Estima-se que, de toda a água existente no mundo, os oceanos e mares

representam 97,218%, ficando 2,7861%, para toda a água doce existente na terra. Deste último

total, 0,01% são as águas superficiais; 0,05% estão na umidade do solo, 0,62% representa as

Fig.1 – Tipos de Poços , esquema de Poço escavado e tubular -

Fonte http://www.acquasolaris.com.br/news/po%C3%A7o-artesiano-ou-semi-artesiano!/

tipos de poços

Podem ser classificados em 5 tipos sendo:

• Cacimba, poço raso, cisterna ou poço amazonas, construídos manualmente.

Não precisa de licenciamento ou autorização governamental dos órgãos gestores.

• Poços de rocha ( Poço Tubular Fraturado)- Poços onde a captação de água se faz

através de fraturas existentes nas rochas do subsolo.

• Poços de sedimento: Poços onde a captação se faz através da parte sedimentar na

perfuração. A água é captada do solo através da colocação de filtros nas zonas produtoras de

água.

• Poços mistos: Poços onde se emprega os 2 modos de captação de água no subsolo.

• Poço no Aqüífero Guarani. Poço perfurado em rochas consolidadas e inconsolidadas,

com grandes diâmetros (até 36”) e profundidades (até 1.500 metros). Também chamado

de artesiano, jorrante ou não.

Fig.2 - Tipos de Poços - Fonte http://www.abas.org/educacao_pocos.php

tipos de aquiferos

Aquífero Poroso

Ocorrem as chamadas rochas sedimentares e constituem os mais importantes aquiferos

pelo grande volume de água que armazenam, por sua ocorrência em grandes áreas. Ex: Aquífero

Guarani.

Aquífero fraturado ou fissurado

Ocorrem nas rochas ígneas e metamórficas. A capacidade destas rochas em acumularem

água está relacionada à quantidade de fraturas existentes. A possibilidade de se ter um poço

artesiano produtivo dependerá tão somente, de o mesmo interceptar fraturas capazes de

conduzir a água. Ex: Basaltos e Granitos.

Aquífero cársticos

São os aquíferos formados em rochas carbonáticas. Constituem um tipo peculiar de

aquífero fraturado, onde as fraturas, devido à dissolução do carbonato pela água, podem atingir

aberturas muito grandes (cavernas), criando verdadeiros rios subterrâneos. Ex: Regiões com

grutas calcárias.

Poços em Rochas Cristalinas – Aqüíferos Fissurados – Construção do Poço

Parcialmente Revestidos

Denomina-se genericamente de rochas cristalinas, aquelas que permitem a construção

do poço com a utilização de revestimento somente na parte do capeamento de solo ou de rocha

inconsolidada. As rochas cristalinas por terem porosidade e permeabilidade quase nulas a água

é transmitida através de descontinuidades, representadas pelas fraturas e fissuras geológicas que

se constituem no meio de transmissão e armazenamento da água. São rochas de natureza ígnea,

metamórfica e as sedimentares muito duras como os arenitos muito litificados e calcários. Todas

estas rochas permitem que as paredes do poço se sustentem drenando a água diretamente para o

interior do poço após perfurado.

Poços em Rocha Sedimentar – Aqüífero Poroso – Construção do Poço Totalmente

Revestido

As rochas sedimentares são rochas de baixa coesão com espaços intergranulares entre

os grânulos que a compõem. Esta característica faz com que a água seja transmitida através da

intercomunicação entre os espaços vazios ao longo de um gradiente hidráulico – características

denominada de permeabilidade – e armazenada quando não há transmissão – propriedade

denominada de porosidade. Os poços construídos neste tipo de rocha, desmoronam, não

sustentando as paredes do poço por isso, devem ser totalmente revestidos com tubos de

revestimento lisos e revestimento ranhurados ou filtros, para haver a transmissão de água para

dentro do poço.

Poços Mistos com Aqüífero Fissurado e Poroso no mesmo Poço – Construção do Poço

Parcialmente Revestido

São aqueles onde a parte superior perfurada são rochas sedimentares e na parte inferior, rochas

cristalinas. Por causa dessa característica da geologia, o poço é construído, como, de poço em

sedimento com a colocação de revestimentos e filtros no domínio das rochas permeáveis e

porosas e sem revestimento na parte inferior, domínio das rochas cristalinas onde o aqüífero é

fissural

EQUIPAMENTOS E MATERIAIS PARA O BOMBEAMENTO DO

POÇO.

Após a conclusão do Poço e dispondo de todas as informações construtivas e também das características físico – química e bacteriológica e interpretada sua condição de exploração ideal, o mesmo poderá ter definido o equipamento adequado para sua exploração:

• Eletro bomba submersível usualmente dotada de motores trifásico de 220/380/440 volts;
• Quadro Elétrico de Comando e Proteção
• Cabo Elétrico: condutor elétrico que interliga a bomba no interior do poço ao quadro;
• Tubulação Edutora: Geralmente de aço galvanizado, PVC ou até mesmo de mangueiras

flexíveis, conectando a bomba até o cavalete na superfície, por onde sai à água bombeada;

• Cavalete. Montado na superfície e conectada à rede adutora. Normalmente em material de aço galvanizado: tubo; união, curva; registro gaveta; ventosa; saída lateral e válvula de retenção;
• Tubulação para medição do nível d’água. “Quando da instalação da bomba no poço deve ser aplicado concomitantemente um tubulação de pelo menos ½” até as proximidades da bomba, para possibilitar a medição dos níveis d’agua no poço;

Fig.5-esquema de materiais utilizados em poços tubulares – Fonte <http://www.abas.org/

educacao_pocos.php>

PROTEÇÃO SANITÁRIA DO POÇO

Todo poço deverá ter selo de proteção sanitária, situado no espaço anular entre o tubo de revestimento e a parede de perfuração, com espessura mínima de 75,00 mm (3 polegadas), observando os seguintes procedimentos:

a. O processo de selamento de qualquer espaço anular deve ser feito numa operação contínua.

b. O material utilizado na cimentação, em situações normais, deve ser constituído de calda de cimento.

b. O perímetro de alerta assume dimensões variadas, conforme a unidade aquífera produtora, seus parâmetros hidrodinâmicos, rebaixamento do nível d’água, distância da captação, tempo de trânsito da água até o poço, tempo de degradação de contaminantes, entre outras características. No interior do perímetro de alerta deverão ser observados o disciplinamento da extração da água, o controle máximo das fontes poluidoras já implantadas e restrição a novas atividades potencialmente poluidoras.

Normas para construção de poços tubulares

ABNT - Associação Brasileira de Normas Técnicas Órgão responsável pela normatização técnica no país, aprovou e publicou dentro da CB-02 – Comitê Brasileiro de Construção Civil, estando em vigor, as Normas Brasileiras que contemplam as Águas Subterrâneas e os Poços Tubulares Profundos:

NBR 12212 - Projeto de poço tubular profundo para captação de água subterrânea, esta Norma fixa os requisitos exigíveis para elaboração de projeto de poço tubular para captação de água subterrânea.

NBR 12244 - Construção de poço tubular profundo para captação de água subterrânea, esta Norma fixa os requisitos exigíveis na construção de poço tubular para captação de água subterrânea, estabelecendo procedimentos técnicos para o acesso seguro aos mananciais subterrâneos, objetivando a extração de água de forma eficiente e sustentável.

NBR 13604 -Esta Norma fixa as condições exigíveis para os filtros e tubos de revestimento fabricados em poli (cloreto de vinila) (PVC) a serem empregados em poços tubulares profundos para captação de água subterrânea.)

NBR13605 -Esta Norma prescreve o método para a determinação das dimensões de um filtro ou tubo de revestimento em PVC para poços tubulares profundos.)

NBR13606 -Esta Norma prescreve o método para a determinação do módulo de elasticidade à flexão de corpos-de-prova retirados de tubos de revestimento em PVC para poços tubulares profundos.)

NBR13607 -Esta Norma prescreve o método para a verificação da flexão ao impacto de corpos-de-prova retirados de tubos de revestimento em PVC para poços tubulares profundos)

NBR13608 - Esta Norma prescreve o método para a verificação do desempenho das juntas roscáveis de tubos de revestimento em PVC para poços tubulares profundos).

NBR – 13895/1997 – Poços de Monitoramento , esta Norma fixa as condições exigíveis para construção de poços de monitoramento de aquífero freático e dados mínimos para apresentação de projetos de redes de monitoramento.

Licença de Perfuração junto ao órgão estadual gestor dos recursos hídricos Para se perfurar e operar poços tubulares profundos no estado de São Paulo,

necessária à obtenção de outorga junto ao DAEE, que concede a autorização para

perfurar o poço, avaliando o projeto, e posteriormente o direito de uso do recurso

hídrico protegendo o usuário de possíveis conflitos quanto a futuros usos do recurso,

conforme Portaria 717 de 12/12/06, que instituiu Normas para disciplinar o uso dos

recursos hídricos no Estado.

A licença para a perfuração e a operação de poços tubulares profundos deve ser

executada por geólogo, sendo constituída por: informações cadastrais, geologia,

hidrogeologia, dados construtivos do poço, analise físico química e bacteriológica da

água, quantidades e período de exploração, mapa topográfico e RAE – relatório de

avaliação de eficiência, com fluxograma de utilização da água.

O que é necessário para a Outorga do Direito de Uso dos Recursos Hídricos:

Formulários de requerimento segundo o tipo de uso.

Informações do empreendimento, documentos de posse ou cessão de uso da

terra, do usuário;

Projetos, estudos e detalhes das obras acompanhados da ART (Anotação de

Responsabilidade Técnica);

Protocolo/cópia do ARF (Atestado de Regularidade Florestal) emitido pelo

DEPRN e da Licença de Instalação ou Funcionamento da CETESB, conforme o caso;

Relatório final de execução do poço, no caso de captação de água subterrânea, e

relatório de avaliação de eficiência (RAE) do uso das águas;

Estudos de viabilidade (EVI) e cronograma de implantação no caso de

empreendimentos;

Comprovante de pagamento dos emolumentos;

Relatório Final do Poço

Referencias

Poço artesiano ou semi-artesiano. disponível em:<http://www.acquasolaris.com.br/

news/po%C3%A7o-artesiano-ou-semi-artesiano!/ > acesso em: 15 de março de 2015.

Poço Tubular Profundo (Poço Artesiano). disponível em: < http://clambiental.com.br/

site/poco-tubular-profundo-poco-artesiano/> acesso em: 15 de março de 2015.

Estudos hidrogeológicos, locação e projeto técnico construtivos de poços poços artesianos.

disponivel em: < http://www.dhaguas.com.br/index.php?act=servicos > acesso em: 15 de março

de 2015.

Poços para captação de água. disponivel em:<http://www.abas.org/educacao

_pocos.php> acesso em: 15 de março de 2015.

Recursos hidrogeologicos. disponivel em: < http://pt.slideshare.net/salaestudo/

aquiferos-inesandreiadavidnadiafabiohugo-versao-blog-448600> acesso em: 15 de março de

Aquiferos. disponivel em: < http://professoralexeinowatzki.webnode.com.br/

geologia/aquiferos/> acesso em: 15 de março de 2015.

INSTRUÇÃO TÉCNICA DPO Nº 006. disponivel em: <http://www.daee.sp.gov.br/

outorgaefiscalizacao/IT_DPO_006_10112011.pdf> acesso em: 15 de março de 2015.

Manual de projeto e construção de poços tubulares profundos. disponivel em: < http://

www.perfuradores.com.br/index.php?CAT=pocosagua&SPG=perfuracao&art=dicas_perf_004>

acesso em: 15 de março de 2015.

ABNT Catalogo. disponivel em: < http://www.abntcatalogo.com.br/> acesso em: 15 de março

de 2015.
