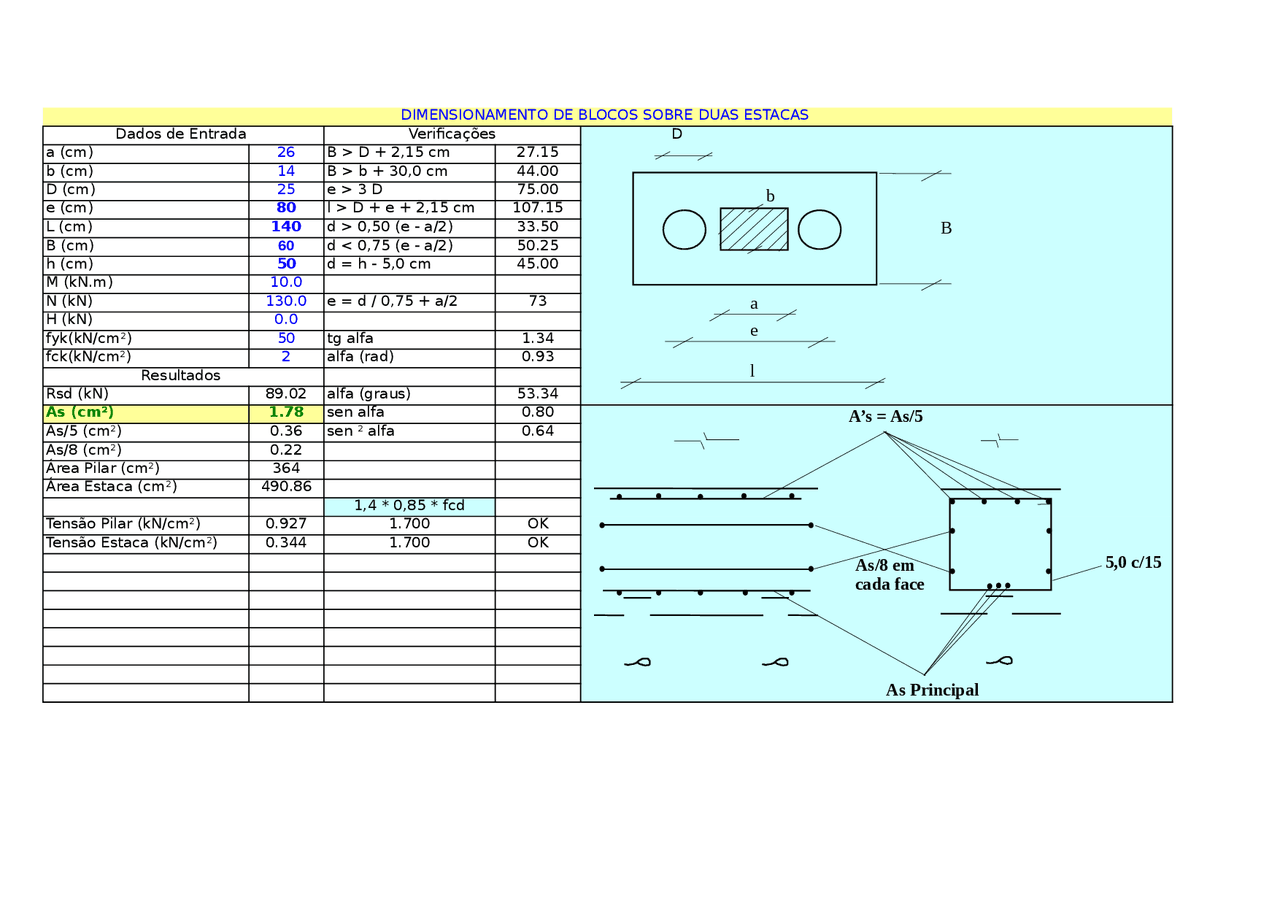

DIMENSIONAMENTO DE BLOCOS SOBRE DUAS ESTACAS
Dados de Entrada Verificações D
a (cm) 26 B > D + 2,15 cm 27.15
b (cm) 14 B > b + 30,0 cm 44.00
D (cm) 25 e > 3 D 75.00
e (cm) 80 l > D + e + 2,15 cm 107.15
L (cm) 140 d > 0,50 (e - a/2) 33.50
B (cm) 60 d < 0,75 (e - a/2) 50.25
h (cm) 50 d = h - 5,0 cm 45.00
M (kN.m) 10.0
N (kN) 130.0 e = d / 0,75 + a/2 73
H (kN) 0.0
fyk(kN/cm²) 50 tg alfa 1.34
fck(kN/cm²) 2alfa (rad) 0.93
Resultados
Rsd (kN) 89.02 alfa (graus) 53.34
As (cm²) 1.78 sen alfa 0.80
As/5 (cm²) 0.36 sen ² alfa 0.64
As/8 (cm²) 0.22
Área Pilar (cm²) 364
Área Estaca (cm²) 490.86
1,4 * 0,85 * fcd
Tensão Pilar (kN/cm²) 0.927 1.700 OK
Tensão Estaca (kN/cm²) 0.344 1.700 OK
b
l
e
a
B
A’s = As/5
5,0 c/15
As Principal
As/8 em
cada face
