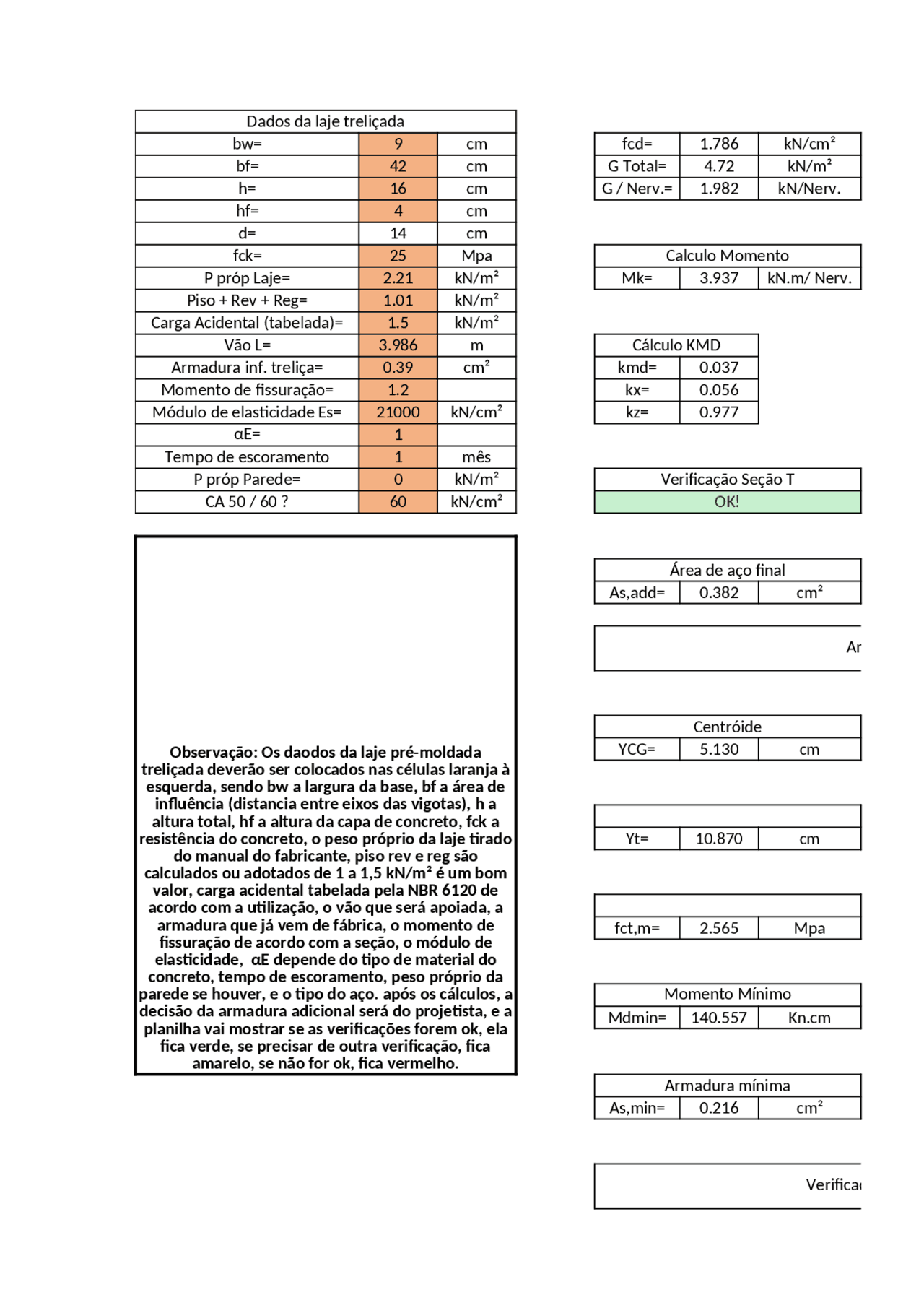

Dados da laje treliçada
bw= 9 cm fcd= 1.786 kN/cm²
bf= 42 cm G Total= 4.72 kN/m²
h= 16 cm G / Nerv.= 1.982 kN/Nerv.
hf= 4 cm
d= 14 cm
fck= 25 Mpa Calculo Momento
P próp Laje= 2.21 kN/m² Mk= 3.937 kN.m/ Nerv.
Piso + Rev + Reg= 1.01 kN/m²
Carga Acidental (tabelada)= 1.5 kN/m²
Vão L= 3.986 m Cálculo KMD
Armadura inf. treliça= 0.39 cm² kmd= 0.037
Momento de fissuração= 1.2 kx= 0.056
Módulo de elasticidade Es= 21000 kN/cm² kz= 0.977
αE= 1
Tempo de escoramento 1 mês
P próp Parede= 0 kN/m² Verificação Seção T
CA 50 / 60 ? 60 kN/cm² OK!
Área de aço final
As,add= 0.382 cm²
Armadura Mínima
Centróide
YCG= 5.130 cm
Yt= 10.870 cm
fct,m= 2.565 Mpa
Momento Mínimo
Mdmin= 140.557 Kn.cm
Armadura mínima
As,min= 0.216 cm²
Verificação da flexão na mesa
Observação: Os daodos da laje pré-moldada
treliçada deverão ser colocados nas células laranja à
esquerda, sendo bw a largura da base, bf a área de
influência (distancia entre eixos das vigotas), h a
altura total, hf a altura da capa de concreto, fck a
resistência do concreto, o peso próprio da laje tirado
do manual do fabricante, piso rev e reg são
calculados ou adotados de 1 a 1,5 kN/m² é um bom
valor, carga acidental tabelada pela NBR 6120 de
acordo com a utilização, o vão que será apoiada, a
armadura que já vem de fábrica, o momento de
fissuração de acordo com a seção, o módulo de
elasticidade, αE depende do tipo de material do
concreto, tempo de escoramento, peso próprio da
parede se houver, e o tipo do aço. após os cálculos, a
decisão da armadura adicional será do projetista, e a
planilha vai mostrar se as verificações forem ok, ela
fica verde, se precisar de outra verificação, fica
amarelo, se não for ok, fica vermelho.
