Placas de Ondas
Objetivo
Alterar as fases entre as componentes O e E da
luz incidente.
O que é?
É um dispositivo óptico que altera o estado de
polarização de um feixe de luz que o atravessa
O que ocorre?
Se um feixe de luz passar perpendicularmente
através de uma placa de onda, o feixe de luz é
dividido em duas componentes ortogonais (uma
no eixo ordinário e outra no eixo extraordinário)
devido às suas propriedades de refração dupla (o
raio de luz é decomposto em dois raios).
O eixo extraordinário é uma direção fixa
dentro do cristal, definida pelo fabricante da
placa.
O eixo ordinário é perpendicular ao eixo
extraordinário dentro do plano ortogonal à
direção de propagação.
oAs duas componentes têm planos de
oscilação perpendiculares entre si e
velocidades de fase diferentes.
Placas de Meia Onda
O que é?
A placa de ½ onda é aquela na qual a diferença de
fase obtida entre as duas componentes é ½ do
período, ou seja, π.
O que ocorre?

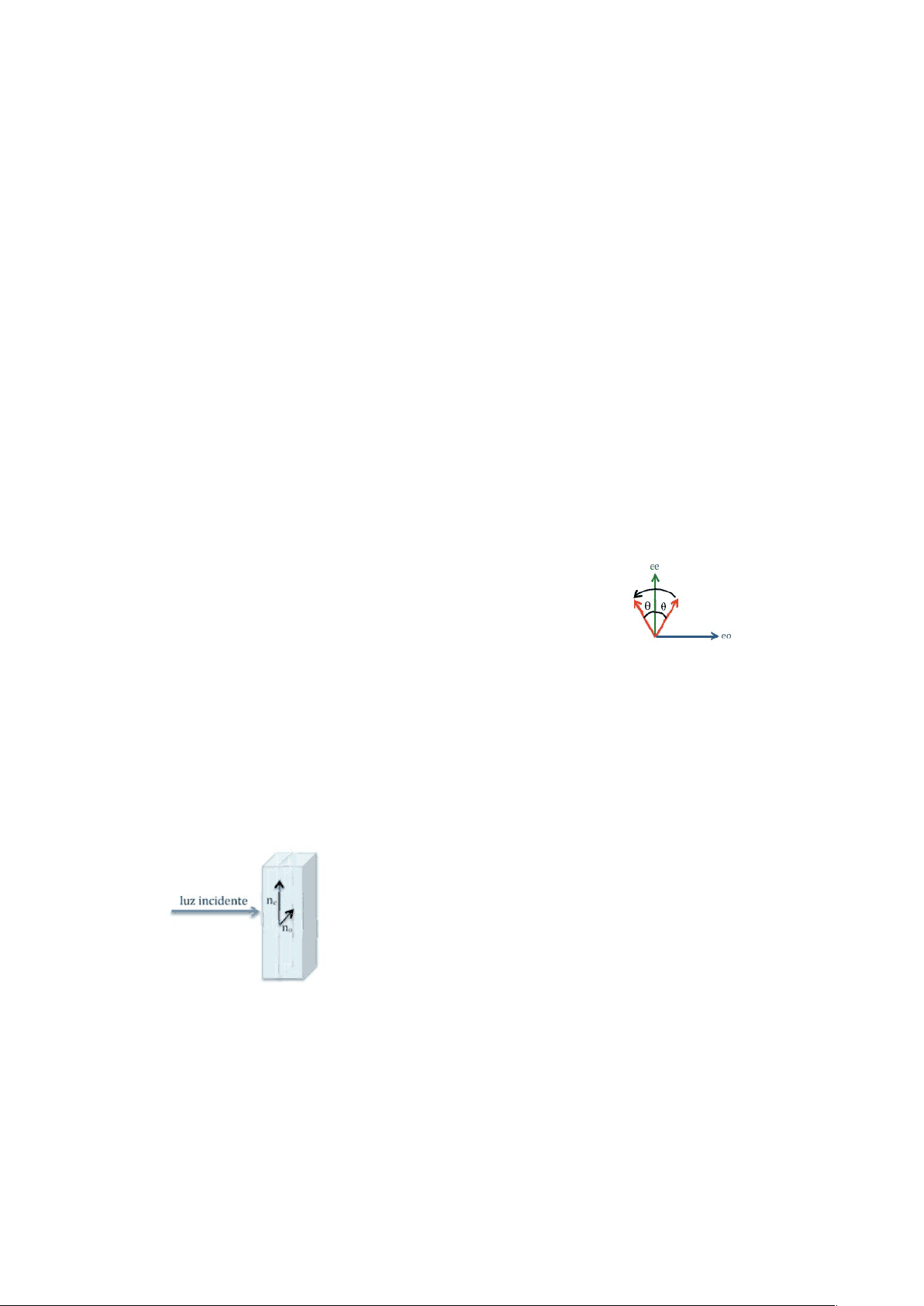

A linha A indica a direção inicial de polarização
da luz incidente: o campo elétrico E vibra ao
longo desta linha.
oO ângulo θ é o ângulo entre a direção da
polarização incidente e o eixo
extraordinário Ee
Dentro da placa, as componentes Eo e Ee se
propagam com velocidades diferentes (por
causa da diferença entre no e ne)
E na saída a componente E está defasada de
meia onda relativamente à componente O.
oO campo elétrico vai oscilar ao longo da
reta B
oOu seja, a placa de ½ onda gira o campo
elétrico de 2θ.
Placas de ¼ de Onda
O que é?
A placa de ¼ onda é aquela na qual a diferença de
fase obtida entre as duas componentes é ½ do
período, ou seja, π.
O que ocorre?
Antes da placa: A luz vibra em uma só direção
fixa → polarização linear.
Dentro da placa: O vetor elétrico é separado
em duas direções perpendiculares.
oUma componente atrasada de 90° em
relação à outra → ocorre um
"descompasso harmônico".
Depois da placa: As duas componentes se
combinam novamente, mas agora com fase
diferente.
