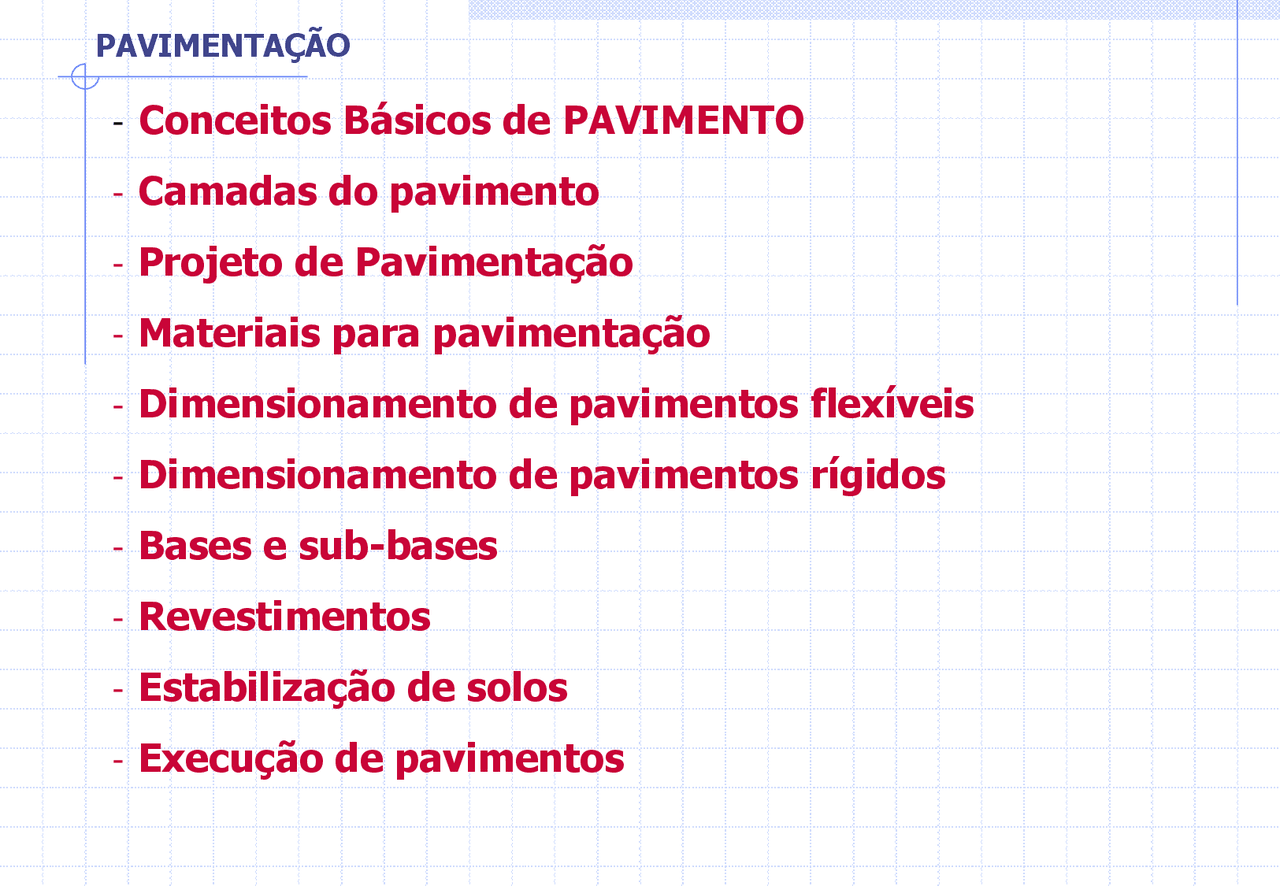

- Conceitos Básicos de PAVIMENTO
- Camadas do pavimento
- Projeto de Pavimentação
- Materiais para pavimentação
- Dimensionamento de pavimentos flexíveis
- Dimensionamento de pavimentos rígidos
- Bases e sub-bases
- Revestimentos
- Estabilização de solos
- Execução de pavimentos
Conceitos Básicos de Pavimento
- Definição :Pavimento é a estrutura construída sobre a terraplanagem de um terreno com os seguintes parâmetros:
- Funções:
- Receber as cargas impostas pelo tráfego de veículos e as
- Proporcionar condições satisfatórias de velocidade e segurança, conforto e economia no transporte de pessoas e mercadorias
- Requisitos:
- Estabilidade
- Resistência a esforços verticais, horizontais, de rolamento,
- Frenagem e aceleração centrípeta nas curvas
- Durabilidade e regularidade longitudinal
- Classificação dos pavimentos:
- Aspectos considerados: materiais empregados e comportamento estrutural:
- Pavimentos Flexíveis:
- São compostos por várias camadas que devem trabalhar em conjunto, cada uma delas absorvendo parte das solicitações impostas e transmitindo o restante às camadas localizadas em níveis inferiores
- Pavimento Rígidos:
- São aqueles cujo revestimento é constituído de placas de concreto de cimento Portland rejuntadas entre si. Essas placas se caracterizam por alta rigidez, alta resistência e pequenas espessuras, definidas em função da resistência à flexão
- Pavimentos Semi-rígidos
- Situação intermediária entre os pavimentos rígidos e flexíveis. É o caso das misturas solo-cimento, solo-cal, solo-betume dentre outras, que apresentam razoável resistência à tração. Conceitos Básicos de Pavimento
Pavimentos Flexíveis Conceitos Básicos de Pavimento
Pavimentos Rígidos x Pavimentos Flexíveis Conceitos Básicos de Pavimento
Camadas do pavimento
- Regularização do subleito
- Camada com espessura variável executada quando se faz necessária a preparação do subleito da estrada, para conformá-lo, transversal e longitudinalmente de acordo com o projeto geométrico
- Reforço do subleito
- Camada necessária quando o subleito possui baixa capacidade de carga. É também utilizada para redução da espessura da sub-base e possui espessura constante.
- Sub-base
- Camada utilizada para reduzir a espessura da base, exerce as mesmas funções da base, sendo complementar a esta. tem como funções básicas resistir às cargas transmitidas pela base, drenar infiltrações e controlar a ascensão capilar da água, quando for o caso
- Base
- Camada estruturalmente mais importante cuja função é resistir e distribuir os esforços provenientes da ação do tráfego, atenuando a transmissão destes esforços às camadas subjacentes. Geralmente é construída com materiais estabilizados granulometricamente ou quimicamente, através do uso de aditivos (cal, cimento, betume etc);
- Revestimento
- Destinado a melhorar a superfície de rolamento quanto às condições de conforto e segurança, além de resistir ao desgaste. Conceitos Básicos de Pavimento
Materiais para Pavimentação Materiais Terrosos “Qualquer material que possa ser escavado sem o auxilio de explosivos”
- Solos Residuais
- Solos Transportados 3" 2" 1" 3/8" Nº 4 Nº 10 Nº 40 Nº 200 0,005mm 0,001mm Pedregulho Areia Areia Grossa Areia fina Silte Argila Peneiras Terminologia
Materiais para Pavimentação Materiais Pétreos “Material sem forma ou volume definido, geralmente inerte, de dimensões e propriedades adequadas para produção de argamassa e concreto”. Naturais Quanto a natureza Artificiais Graudo retido na # Agregados Quanto ao tamanho Míudo #10 a # De enchimento Passa na #200 min 65% Denso Quanta a graduação Aberto tipo Macadame
Materiais para Pavimentação Materiais Betuminosos
- CAPs
- São o produto básico da destilação do petróleo.
- São semi-sólidos a temperatura ambiente, necessitando de aquecimento para adquirir consistência adequada para utilização.
- Classificação dos CAPs
- Segundo a Viscosidade Absoluta a 60ºC (em poises):
- CAP 7: η = 700 a 1500 poises
- CAP 20: η = 2000 a 3500 poises
- CAP 55: η = 4000 a 8000 poises
- Segundo ensaio de Penetração, realizado a 25ºC (100g, 5s,25ºC):
- CAP 30/
- CAP 50/
- CAP 85/
- CAP 100/
- CAP 150/
Materiais para Pavimentação Materiais Betuminosos
- Asfaltos Diluidos
- São ligantes asfálticos tratados com solventes orgânicos de petróleo e que podem ser aplicados com pequeno aquecimento (60oC a100oC) ou a frio.
- Classificação em função do prazo de"cura " (tempo para ocorrer a evaporação do diluente ou solvente): - Asfaltos diluídos de cura rápida (CR ou ADR) , obtidos pela diluição do CAP em um diluente leve, tipo gasolina ;
- - Asfaltos diluídos de cura média (CM ou ADM) , obtidos pela diluição do CAP em um diluente médio, tipo querosene ;
- A sfaltos diluídos de cura lenta,(CL) obtidos pela diluição do CAP em um diluente tipo diesel.
Materiais para Pavimentação Materiais Betuminosos
- Asfaltos modificados São obtidos a partir da dispersão do CAP com polímero. Os polímeros mais utilizados são: SBS(Copolímero de Estireno Butadieno), SBR(Borracha de Butadieno Estireno), EVA (Copolímero de Etileno Acetato de Vinila), EPDM(Tetrapolímero Etileno Propileno Diesso); APP(Polipropileno Atático), Polipropileno; Borracha vulcanizada, Resinas, Epóxi, Poliuretanas; etc. Os polímeros conferem elasticidade e melhoram as propriedades mecânicas. Suas principais vantagens:
- Diminuição da suscetibilidade térmica
- Melhor característica adesiva e coesiva
- Maior resistência ao envelhecimento
- Elevação do ponto de amolecimento
- Alta elasticidade
- Maior resistência à deformação permanente
- Melhores características de fadiga
Materiais para Pavimentação Emprego dos materiais betuminosos
Dimensionamento de pavimentos flexíveis Dimensionar: Determinar as espessuras das camadas e indicar os materiais a serem utilizados. Métodos Empíricos :
- Método do Índice de Grupo: Índices físicos e IG do subleito e tráfego
- Método do HRB: Indices físicos dos materiais
- Método do CBR e Hveem : CBR e tráfego e coesão
- Método de Peltier: CBR e tráfego(carga por roda) - Pavimentos intertravados e revestimentos poliédricos: E=100+150.P 1/ /(Is+5), onde P =carga por roda em t Is = CBR em %
Dimensionamento de pavimentos flexíveis Métodos Empíricos :
- Método do DNIT (Murilo Lopes de Souza)
- Dados de entrada: CBR do subleito, Número N, Coeficientes estruturais, e índices físicos dos materiais.
