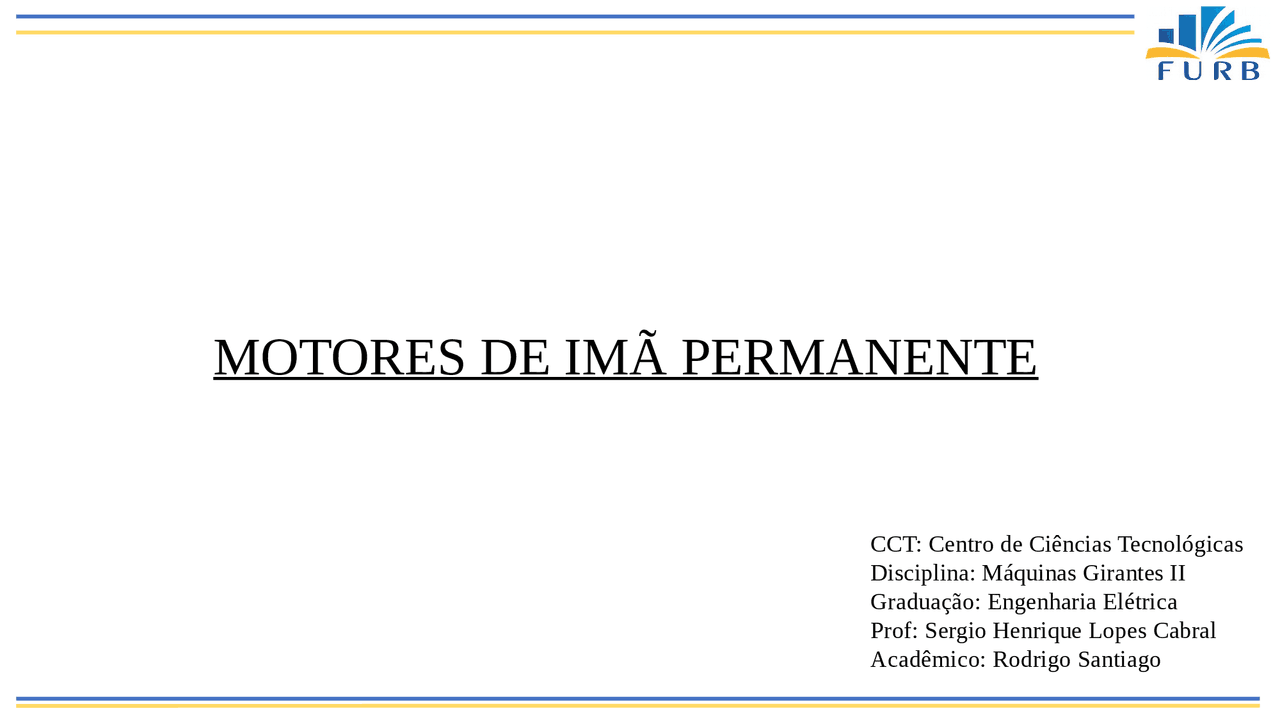

MOTORES DE IMÃ PERMANENTE

CCT: Centro de Ciências Tecnológicas

Disciplina: Máquinas Girantes II

Graduação: Engenharia Elétrica

Prof: Sergio Henrique Lopes Cabral

Acadêmico: Rodrigo Santiago

• (^) Definição Motores
  • (^) Motores de Imã Permanente
    • (^) Aspectos de Construção
      • (^) Curva de Torque
        • (^) Vantagens

Motores Imã Permanente

1 - Estão sendo inseridos no mercado com grandes

vantagens

ao consumidor (eficiência energética).

2 - Não apresenta quase nenhuma perda Joule no

rotor, assegurando um rendimento muito maior.

3 - Característica promissora é oferecer maior

potência,

e menor espaço (dimensões reduzidas). 4 - Não pode ser ligado diretamente à rede, é

necessário o uso um inversor com software

incorporado específico. 5 - Sua construção é simples e simples instalação.

6 - Faixa de torque de 1000 a 50.000 Nm.

7 - Construção IP-55 (totalmente fechada).

8 - Refrigeração a ar ou liquida.

O rotor dos motores de Ímã Permanente, possuem,

em sua

maioria, seus ímãs fixados em sua superfície,

podendo ainda

ser instalados no seu interior

Podem ser utilizados três tipos principais de ímãs dentre outros:

• Alnicos (Al, Ni, Co, Fe): este ímã trabalha até 150

kW e

sua temperatura é limitada a 520°. É facilmente

magnetizado e

desmagnetizado.

• Ferrites de bário e estrôncio: trabalha com

potência até 5

hp e temperatura à 450°. Seu custo é mais baixo,

por serem

provenientes da metalurgia do pó.

• Ímãs de terras raras: estes são os mais caros e

amplitude

de temperatura mais baixa (350°).

Carcaça.

Rolamentos.

Tampas.

Ventoinhas.

Alça.

Rotor.

Aspectos Construtivos

Curva de Torque e Velocidade

Vantagens, desvantagens e aplicações de motores de Imã Permanente

• (^) Os motores de ímã permanente são os mais eficientes dentre todos os motores elétricos e pela

ausência de comutador, como nos motores CC, não possui perdas mecânicas.

• (^) Outro fator é relacionado as suas dimensões, que são reduzidas e ainda conseguem um

torque maior e constante

• (^) O volume do motor de ímã permanente é reduzido em

aproximadamente 47% resultando em alta relação de

torque e volume.

• (^) Resultando em uma alta relação de torque/volume e

uma redução de 36% no peso

• (^) Sua vida útil depende somente dos isolamentos das bobinas,

rolamentos e desmagnetização de seus ímãs, não sendo

necessária manutenção do motor

Obrigado pela paciência
