ASSOCIAÇÃO MATOGROSSENSE DOS MUNICÍPIOS

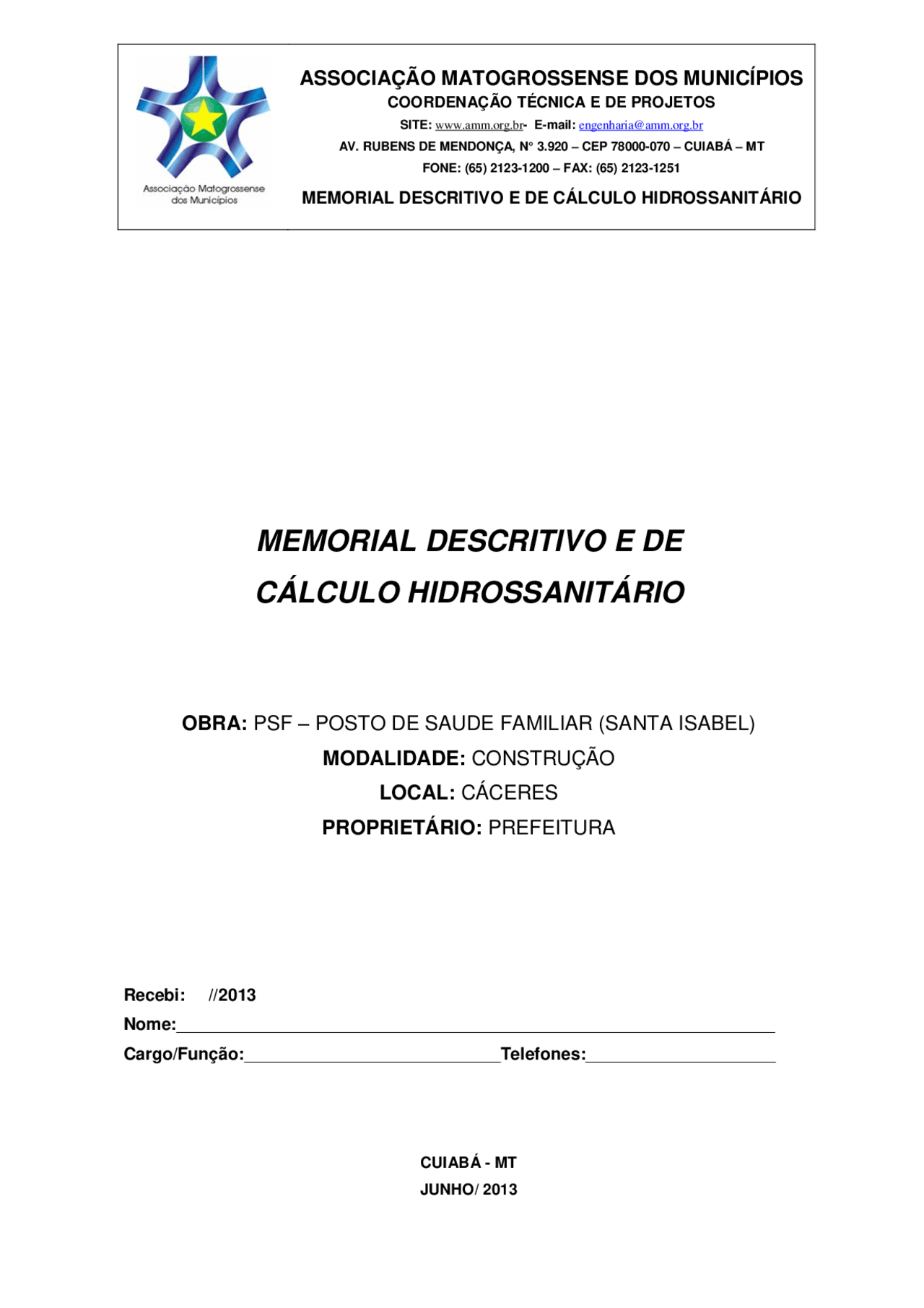

COORDENAÇÃO TÉCNICA E DE PROJETOS SITE: www.amm.org.br - E-mail: engenharia@amm.org.br AV. RUBENS DE MENDONÇA, N° 3.920 – CEP 78000- 070 – CUIABÁ – MT FONE: (65) 2123- 1200 – FAX: (65) 2123- 1251 MEMORIAL DESCRITIVO E DE CÁLCULO HIDROSSANITÁRIO
MEMORIAL DESCRITIVO E DE
CÁLCULO HIDROSSANITÁRIO
OBRA: PSF – POSTO DE SAUDE FAMILIAR (SANTA ISABEL)
MODALIDADE: CONSTRUÇÃO
LOCAL: CÁCERES
PROPRIETÁRIO: PREFEITURA
Recebi: // Nome: _______________________________________________________________ Cargo/Função: ___________________________ Telefones: ____________________
CUIABÁ - MT JUNHO/ 2013
ASSOCIAÇÃO MATOGROSSENSE DOS MUNICÍPIOS
COORDENAÇÃO TÉCNICA E DE SITE: www.amm.org.br - E-mail: engenharia@amm.org.br PROJETOS
_____________________________________________________________________________ Av. Rubens de Mendonça, 3.920 – Morada do Ouro – Fone: (65) 2123-
MEMORIAL DESCRITIVO
GENERALIDADES:
O presente memorial destina-se a apresentar os princípios básicos e as normas de apoio que nortearam o desenvolvimento do projeto hidrossanitário, seu dimensionamento e as especificações técnicas que completam a documentação necessária ao desenvolvimento dos serviços na obra, dados conforme projeto hidrossanitário em anexo. Para o desenvolvimento das soluções apresentadas foram observadas as normas, códigos e recomendações das entidades a seguir relacionadas: ABNT – Associação Brasileira de Normas Técnicas.
I) SISTEMAS PROPOSTOS:
Água Fria
a) Entrada de água Para o consumo previsto, a entrada de água será 25 mm de diâmetro.
b) Sistema O projeto de instalações de água fria foi elaborado de modo a garantir o fornecimento de água, de forma contínua, em quantidades suficientes, mantendo sua qualidade, com pressões e velocidades adequadas ao perfeito funcionamento das peças de utilização e do sistema de tubulações, preservando ao máximo o conforto dos usuários, incluindo as limitações impostas dos níveis de ruído nas tubulações.
ASSOCIAÇÃO MATOGROSSENSE DOS MUNICÍPIOS
COORDENAÇÃO TÉCNICA E DE SITE: www.amm.org.br - E-mail: engenharia@amm.org.br PROJETOS
_____________________________________________________________________________ Av. Rubens de Mendonça, 3.920 – Morada do Ouro – Fone: (65) 2123-
b) Critérios de Dimensionamento da Tubulação O dimensionamento das instalações foi de acordo com os critérios fixados pela NBR8160/99 (sistemas prediais de esgoto sanitário) da ABNT, baseado num fator probabilístico numérico que representa a freqüência habitual de utilização, associada à vazão típica de cada uma das diferentes peças e aparelhos sanitários da instalação em funcionamento simultâneo na hora de contribuição máxima no hidrograma diário, conhecido como “ Unidade de Descarga ” - UHC (Unidade Hunter de Contribuição). Cada unidade de descarga corresponde ao despejo de um lavatório de residência e equivale a vazão de 28 l/min.
c) Sistema de tratamento de efluentes O sistema de tratamento proposto para o esgoto consiste numa estação de tratamento, formada por: uma fossa séptica, um filtro anaeróbio, caixa cloradora e sumidouro, conforme projeto. A coleta do esgoto se dará através de caixas de inspeção, encaminhando-o para a fossa séptica, a ser construída, aí permanecendo por um tempo de 1 dia, sendo encaminhado a seguir para o filtro anaeróbio e posteriormente ao sumidouro. Deverá ser realizada manutenção periódica no sistema de tratamento de efluentes, para que seja mantida a eficiência de projeto dos mesmos, prevista superior a 98%, para um período de 6 a 12 meses. E uma vez que os resíduos sólidos e líquidos gerados por este prédio serão armazenados, tratados, coletados e transportados de forma adequada e segura não apresentam impactos ambientais negativos.
ASSOCIAÇÃO MATOGROSSENSE DOS MUNICÍPIOS
COORDENAÇÃO TÉCNICA E DE SITE: www.amm.org.br - E-mail: engenharia@amm.org.br PROJETOS
_____________________________________________________________________________ Av. Rubens de Mendonça, 3.920 – Morada do Ouro – Fone: (65) 2123-
MEMORIAL DE CÁLCULO
ÁGUA FRIA
1- Dimensionamento do reservatório
Por se tratar de uma PSF – Posto de Saúde Familiar, com área construída de 330,51 m², para atender uma população média de 60 pacientes por dia e com aproximadamente 10 funcionários. Considerando que estimativa de consumo predial diário, segundo NBR 5626 - Instalação Predial de Água Fria prevêem para o tipo de construção, ambulatório, um consumo de água médio de 25 litros/dia per capita e para o tipo de construção, edifício público, um consumo de água médio de 50 litros/dia per capita.
FUNCIONÁRIOS: Consumo Diário = População x Unidade por pessoa / 1000m^3 CD = 10 x 50 L/pessoa CD = 500 / 1. CD = 0,5 m³/dia
PACIENTES: Consumo Diário = População x Unidade por pessoa / 1000m^3 CD = 60 x 25 L/pessoa CD = 1500 / 1. CD = 1,5 m³/dia
VOLUME TOTAL : Funcionários + Pacientes VOLUME TOTAL: 0,5 + 1,5 = 2,0 m³
ASSOCIAÇÃO MATOGROSSENSE DOS MUNICÍPIOS
COORDENAÇÃO TÉCNICA E DE SITE: www.amm.org.br - E-mail: engenharia@amm.org.br PROJETOS
_____________________________________________________________________________ Av. Rubens de Mendonça, 3.920 – Morada do Ouro – Fone: (65) 2123-
Tomadas dágua- saídas curtas - 4" (PVC rígido soldável) Nível geométrico: 7.85 m Pressão inicial: 0.00 m.c.a
Trecho Vazão (l/s) (mm)^ Ø^ Veloc. (m/s)^ Comprimento (m)^ (m/m)J (m.c^ Perda.a)^ Altura (m)^ Desnível (m)^ Pressões (m.c.a.) 1 - 2 3.53 100.00 0.45^ Tubo 2.85^ Equiv. 4.00^ Total 6.85^ 0.0022 0.01 7.85 2.85 Disp. 2.85^ Jusante 2. 2 - 3 3.53 100.00 0.45 2.50 1.20 3.70 0.0022 0.01 5.00 2.50 5.34 5. 3 - 4 3.53 100.00 0.45 5.26 4.30 9.56 0.0022 0.02 2.50 0.00 5.33 5. 4 - 5 3.53 75.00 0.80 3.60 4.30 7.90 0.0086 0.04 2.50 - 3.60 1.71 1. 5 - 6 3.53 75.00 0.80 1.02 3.90 4.92 0.0086 0.04 6.10 0.00 1.67 1. 6 - 7 3.53 75.00 0.80 0.62 2.50 3.12 0.0086 0.03 6.10 0.00 1.62 1. 78 - - 89 3.523.52 75.0075.00 0.800.80 1.511.10 2.503.90 4.015.00 0.00850.0085 0.030.04 6.106.10 (^) - 0.001.10 1.600.46 1.560. 9 - 10 3.52 75.00 0.80 1.18 3.90 5.08 0.0085 0.04 7.20 0.00 0.42 0. 10 - 11 3.48 75.00 0.79 1.27 8.00 9.27 0.0084 0.08 7. 20 0.00 0.38 0. 11 - 12 3.47 75.00 0.79 0.86 2.50 3.36 0.0084 0.03 7.20 0.00 0.30 0. 12 - 13 3.47 75.00 0.78 0.41 2.50 2.91 0.0083 0.02 7.20 0.00 0.27 0. 13 - 14 3.02 75.00 0.68 0.43 2.50 2.93 0.0065 0.02 7.20 0.00 0.25 0. 1415 - - 1516 3.023.01 75.0075.00 0.680.68 (^1) 1.07.62 2.502.50 4.123.57 0.00650.0065 0.030.02 7.207.20 0.000.00 0.230.20 0.200. 16 - 17 2.99 75.00 0.68 3.59 2.50 6.09 0.0064 0.04 7.20 0.00 0.18 0. 17 - 18 2.98 75.00 0.67 1.03 2.50 3.53 0.0064 0.02 7.20 0.00 0.14 0. 12 18 - 19 2.97 75.00 0.67 0.91 2.50 3.41 0.0063 0.02 7.20 0.00 0.12 0. 19 - 20 2.44 75.00 0.55 0.55 2.50 3.05 0.0045 0.01 7.20 0.00 0.09 0. 20 - 21 2.44 75.00 0.55 2.21 2.50 4.71 0.0045 0.02 7.20 0.00 0.08 0. 2122 - - 2223 2.412.41 75.0075.00 0.550.55 0.961.10 8.003.90 8.965.00 (^0) 0.0044.0044 0.040.02 7.207.20 0.001.10 0.061.12 0.021. 23 - 24 2.41 75.00 0.55 5.92 3.90 9.82 0.0044 0.04 6.10 0.00 1.10 1. 24 - 25 2.40 75.00 0.54 3.32 8.00 11.32 0.0043 0.05 6.10 0.00 1.05 1. 25 - 26 2.4 0 75.00 0.54 0.57 1.50 2.07 0.0043 0.01 6.10 0.00 1.01 1. 26 - 27 2.40 75.00 0.54 0.42 1.50 1.92 0.0043 0.01 6.10 0.00 1.00 0. 2728 - - 2829 1.701.70 75.0040.00 0.381.35 0.211.60 8.003.90 8.215.50 0.00240.0473 0.020.08 6.106.1 0 0.001.60 0.992.57 0.972. 29 - 30 1.70 40.00 1.35 0.36 3.40 3.76 0.0473 0.18 4.50 0.00 2.48 2. 30 - 31 1.70 40.00 1.35 0.60 3.40 4.00 0.0473 0.19 4.50 0.60 2.91 2. 31 - 32 1.70 40.00 1.35 0.52 0.00 0.52 0.0473 0.02 3.90 0.52 3.24 3. 32 - 33 1.70 40.00 1.35 0. 00 0.00 0.00 0.0473 0.00 3.38 0.00 3.21 3. Pressões (m.c.a.) Estática inicial Perda de carga disponível Dinâmica necessária Mínima 4.47 1.26 3.21 2. Situação: Pressão suficiente
SISTEMA DE TRATAMENTO DE ESGOTO
1- DIMENSIONAMENTO DA FOSSA SÉPTICA
ASSOCIAÇÃO MATOGROSSENSE DOS MUNICÍPIOS
COORDENAÇÃO TÉCNICA E DE SITE: www.amm.org.br - E-mail: engenharia@amm.org.br PROJETOS
_____________________________________________________________________________ Av. Rubens de Mendonça, 3.920 – Morada do Ouro – Fone: (65) 2123-
1.2 - Cálculo do volume produzido: Utilizou-se da seguinte fórmula:
V = 1000 + N ( C x T + K x Lf ) Onde: V = Volume útil N = Número de contribuintes C = Contribuição de despejos (l / pessoa x dia) T = Período de detenção, em dias K = Taxa de Acumulação de Lodo (por intervalo de limpeza e temperatura) Lf = Contribuição de lodos frescos (L / pessoa x dia)
1.3 - Fossa séptica:
V = 1000 + 60 (40 x 0,92 + 65 x 0,2) V = 3,988m³ Onde: N = 60 pessoas C = 40 l / pessoa x dia T = 0,92 dia K = 65 (intervalo = 1 ano / Temperatura 10 < t < 20) Lf = 0,20 L / pessoa x dia
1.4 - Dimensões da fossa séptica de câmara única:
. Comprimento: L = 2,40m . Largura: b = 1,20m . Profundidade: h = 1,40m . Volume Útil final: V= 4,032m³
ASSOCIAÇÃO MATOGROSSENSE DOS MUNICÍPIOS
COORDENAÇÃO TÉCNICA E DE SITE: www.amm.org.br - E-mail: engenharia@amm.org.br PROJETOS
_____________________________________________________________________________ Av. Rubens de Mendonça, 3.920 – Morada do Ouro – Fone: (65) 2123-
Onde: V = Volume útil calculado em m ³ ; S = Área da seção horizontal em m ²;
S = 3,54 / 1,
S = 2,95 m² Onde:
S = ¶ x R²
R² = S ¶
R² = 2, ¶
R = 0,96 m
2.3 - Dimensões do filtro anaeróbio
O filtro anaeróbio terá a forma circular, com as seguintes dimensões:
. Diâmetro: D= 1,00m . Altura total h = 1,20m
2.4 - Considerações O tanque terá forma cilíndrica, com leito filtrante composto de britas (nº 4 ou nº 5). A altura do leito filtrante, já incluindo a altura do fundo falso, deve ser limitada a 1,20 m;
ASSOCIAÇÃO MATOGROSSENSE DOS MUNICÍPIOS
COORDENAÇÃO TÉCNICA E DE SITE: www.amm.org.br - E-mail: engenharia@amm.org.br PROJETOS
_____________________________________________________________________________ Av. Rubens de Mendonça, 3.920 – Morada do Ouro – Fone: (65) 2123-
A altura do fundo falso deve ser limitada a 0,60m, já incluindo a espessura da laje; O volume útil mínimo do leito filtrante deve ser de 1.000 litros; A carga hidrostática mínima é no filtro de 1kPa (0,10m); portanto, o nível de saída do efluente do filtro deve estar 0,10m abaixo do nível de saída do tanque séptico; O fundo falso deve ter aberturas de 2,5cm, a cada 15 cm. O somatório da área dos furos deve corresponder a 5% da área do fundo falso;
3- DESINFECÇÃO
Optou-se por realizar um sistema de desinfecção com a utilização de pastilhas de cloro, na complementação do sistema de tratamento de esgoto.
Vazão de projeto: Q = (P x q x c) / 86400
Pacientes Externos: Q = 60 x 25 x 0,80 / 86400 Q = 0,
Funcionários: Q = 10 x 50 x 0,80/ 86400 Q= 0,
Q total = V Pac. Ext. + V Func. Q total = 0,014 + 0, Q total = 0,019 l/s ou 0,07m³/h ou 0,0027m3/min
ASSOCIAÇÃO MATOGROSSENSE DOS MUNICÍPIOS
COORDENAÇÃO TÉCNICA E DE SITE: www.amm.org.br - E-mail: engenharia@amm.org.br PROJETOS
_____________________________________________________________________________ Av. Rubens de Mendonça, 3.920 – Morada do Ouro – Fone: (65) 2123-
Onde: A = Área de infiltração necessária em m^2 = 14,28 m^2 V = Volume de contribuição diária em l/dia, que resulta da multiplicação do número de contribuintes (N) pela contribuição diária de esgotos (C) = 60 x 40 = 2.400 l/dia Ci = Coeficiente de infiltração (l/m^2 x dia) obtido p/ Norma = 70 l/m^2 x dia, Considerando solo com absorção relativa média. h = Profundidade útil do sumidouro π = constante 3,
A = V / Ci A = 2.400 / 70 A = 34,285 m²
H = A__ π x D
H = 17,1425__
π x 2,
H = 2,728 m
4.2 - Dimensões do sumidouro Os dois sumidouros terão a forma circular, com as seguintes dimensões:
. Diâmetro: D= 2,00m . Profundidade: h = 2,75m . Volume Útil final: V= 17,28m³
4.3 - Considerações Os sumidouros devem ser construídos com paredes de alvenaria de tijolos, assentes com junta livres, ou de anéis (ou placas) pré-moldados de
ASSOCIAÇÃO MATOGROSSENSE DOS MUNICÍPIOS
COORDENAÇÃO TÉCNICA E DE SITE: www.amm.org.br - E-mail: engenharia@amm.org.br PROJETOS
_____________________________________________________________________________ Av. Rubens de Mendonça, 3.920 – Morada do Ouro – Fone: (65) 2123-
concreto, conveniente furados. Devem ter no fundo, enchimento de cascalho, coque ou brita nº. 3 ou 4, com altura igual ou maior que 0,50 m. A laje de cobertura do sumidouro deve fiar ao nível do terreno, construídas em concreto armado e dotado de Abertura de inspeção hermético, cujo a menor dimensão será de 0,60 m.
AGUAS PLUVIAIS
1- Dimensionamento dos tubos de queda
Tabela de escoamento
Localidades (^) que um bocal retangularAt^ -^ Área de telhado pode escoar (m²)
At - Área de telhado que um bocal circular pode escoar (m²)
Cuiabá - MT 88,42 112,
Calculo da área de contribuição do telhado:
AC = ( a +_h ) x b 2 Onde: Ac: área de contribuição (m²) a: largura da água (plano do telhado) (m) b: comprimento do telhado (m) h: altura do telhado (m)
COBERTURA 01: AC = ( 4,15 + 0,415 ) x 24, 2
AC = 108,28 m²
ASSOCIAÇÃO MATOGROSSENSE DOS MUNICÍPIOS
COORDENAÇÃO TÉCNICA E DE SITE: www.amm.org.br - E-mail: engenharia@amm.org.br PROJETOS
_____________________________________________________________________________ Av. Rubens de Mendonça, 3.920 – Morada do Ouro – Fone: (65) 2123-
NC = _66,
NC = 0,
Será utilizado 1 tubo de queda na calha da cobertura 02.
Nas demais coberturas será utilizado 1 tubo de queda em cada.
NORMAS CONSULTADAS:
- NBR5626/98 - Instalação predial de água fria Estabelece exigências e recomendações relativas ao projeto, execução e manutenção da instalação predial de água fria. As exigências e recomendações aqui estabelecidas emanam fundamentalmente do respeito aos princípios de bom desempenho da instalação e da garantia de potabilidade da água no caso de instalação de água potável. As exigências e recomendações estabelecidas nesta Norma devem ser observadas pelos projetistas, assim como pelos construtores, instaladores, fabricantes de componentes, concessionárias e pelos próprios usuários.
- NBR7229/83 – Projeto, construção e operação de sistemas de tanques sépticos , Fixa exigências e critérios necessários aos projetos de tratamento de esgoto por tanque séptico, visando garantir níveis aceitáveis de funcionalidade, higiene, conforto, durabilidade e economia.
- NBR8160/99 - Sistemas prediais de esgoto sanitário - Projeto e execução , Estabelece as exigências e recomendações relativas ao projeto, execução, ensaio e manutenção dos sistemas prediais de esgoto sanitário, para atenderem às exigências mínimas quanto à higiene, segurança e conforto dos usuários, tendo em vista a qualidade destes sistemas.
ASSOCIAÇÃO MATOGROSSENSE DOS MUNICÍPIOS
COORDENAÇÃO TÉCNICA E DE SITE: www.amm.org.br - E-mail: engenharia@amm.org.br PROJETOS
_____________________________________________________________________________ Av. Rubens de Mendonça, 3.920 – Morada do Ouro – Fone: (65) 2123-
- NBR10884/89 - Instalações prediais de águas pluviais, aplica-se à drenagem de águas pluviais em coberturas e demais áreas associadas ao edifício.
Cuiabá, Junho de 2013
