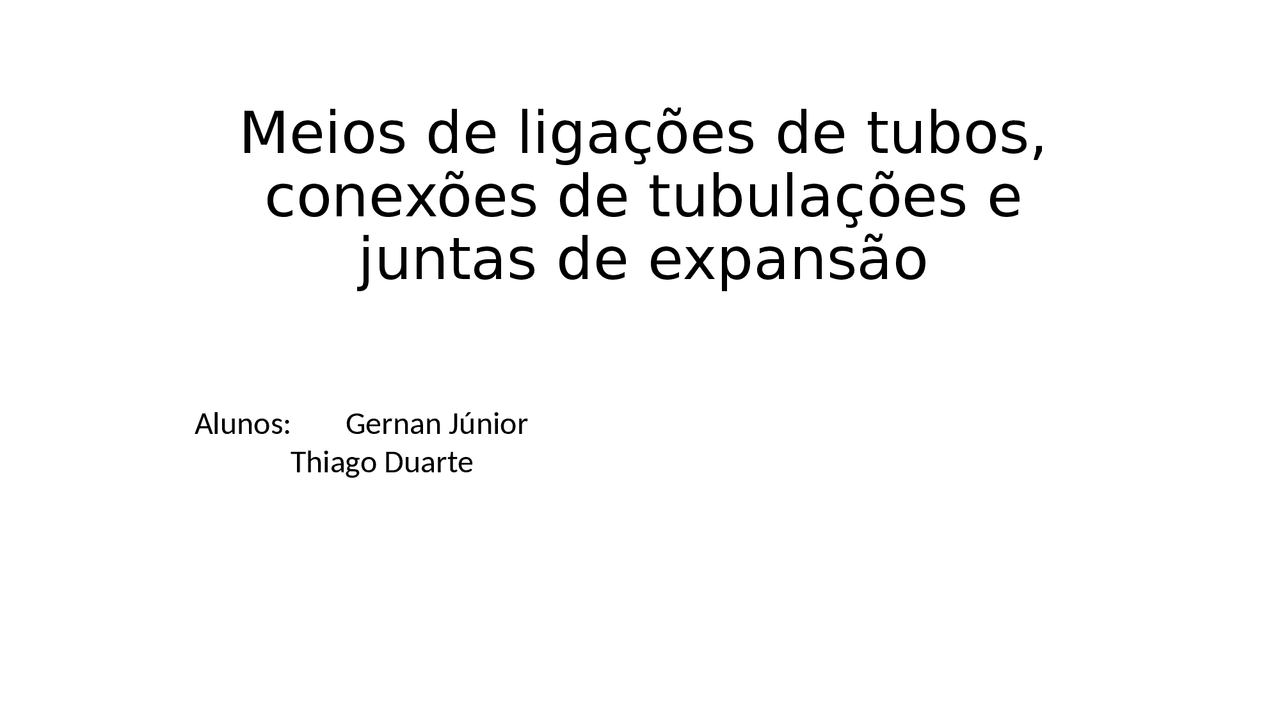

Meios de ligações de tubos,

conexões de tubulações e

juntas de expansão

Alunos: Gernan Júnior Thiago Duarte

Meios de Tubulação

• (^) Utilizado para conectar tubos.
• (^) Serve também para ligar varas de tubos entre si, ligar os tubos às válvulas, às conexões e demais acessórios de tubulação, bem como os equipamentos (tanques, bombas, vasos, etc.)

Fatores que influenciam na escolha

do meio de ligação a ser utilizado:

• (^) Material e diâmetro do tubo;
• (^) Finalidade;
• (^) Custo e grau de segurança exigido;
• (^) Pressão e temperatura de trabalho;
• (^) Fluido contido;
• (^) Necessidade ou não de desmontagem;
• (^) Existência ou não de revestimento interno;

Classes de ligações

• (^) Ligações correntes de emenda entre dois tubos.
• (^) Ligações entre um tubo e uma conexão de tubulação, ou entre duas conexões.
• (^) Ligações extremas da tubulação.

Figura 1: Ligações rosqueadas de tubos.

Fonte: Silva Telles, 10ª edição.

Aplicabilidade das ligações

rosqueadas

• (^) São empregadas em uso domiciliar ( hidráulica em geral)
• (^) Aplicações industriais de baixa e média pressão (refrigeração e ar condicionado, automotiva, calderaria, etc.)

Ligações soldadas

Em tubulações industriais, a maior parte das ligações é soldada , com solda por fusão, com adição de eletrodo, de dois tipos principais:

• (^) Solda de topo
• (^) Solda de encaixe

Vantagens:

• (^) Boa resistência mecânica.
• Estanqueidade perfeita e permanente.
• Boa aparência.
• (^) Facilidade para aplicação de isolamento térmico e de pintura.
• (^) Nenhuma necessidade de manutenção.

Desvantagens:

• (^) Dificuldade de desmontagem
• (^) Exige mão de obra especializada

Figura 3: Chanfros para solda de topo de tubos. Fonte: Livro do Silva Telles, 10ª edição.

Solda de encaixe

• (^) É utilizado na maioria dos tubos industriais com diâmetros de até ”, em toda faixa usual de pressões e de temperaturas, para tubos de aço de qualquer tipo.
• (^) É empregada também para tubos de 4”, de metais não ferrosos e de plásticos.

Emprego das derivações de solda

• (^) Distribuição de fluxo;
• (^) Janelas de observação;
• (^) Instrumentação (temperatura, pressão, fluxo, altura piezométrica);
• (^) Válvulas de alívio;
• (^) Purgadores;

Ligações Flangeadas

• (^) É composta de dois flanges, um jogo de parafusos ou estojos com porcas e uma junta de vedação.
• (^) São facilmente desmontáveis, sendo empregadas para tubos de 2” ou maiores, em dois casos específicos: 1-Ligação de tubos com válvulas e equipamentos e também nos pontos da tubulação que for necessário desmontagem; 2 -Ligações correntes em tubulações de aço que possuam revestimento interno anticorrosivo.

Figura 5: Tipo de flanges para tubos. Fonte: Livro do Silva Telles, 10ª edição.

Tipos de faceamento

Figura 6: Tipos de faceamento de flanges. Fonte: Livro do Silva Telles, 10ª edição.
