Um exercício prático para treinar a medição de tensões alternadas utilizando um osciloscópio. O objetivo é que o aluno seja capaz de medir tensões alternadas no osciloscópio, montando um circuito com duas resistências em série e conectando o gerador de funções e o osciloscópio. O aluno deve ajustar o gerador de funções para diferentes frequências e tensões de amplitude, registrando os valores obtidos nos canais 1 e 2 do osciloscópio. Este exercício é relevante para estudantes de engenharia elétrica, eletrônica e áreas afins, pois permite o desenvolvimento de habilidades práticas essenciais para a análise de circuitos elétricos e eletrônicos.
Tipologia: Exercícios
1 / 1
Esta página não é visível na pré-visualização
Não perca as partes importantes!

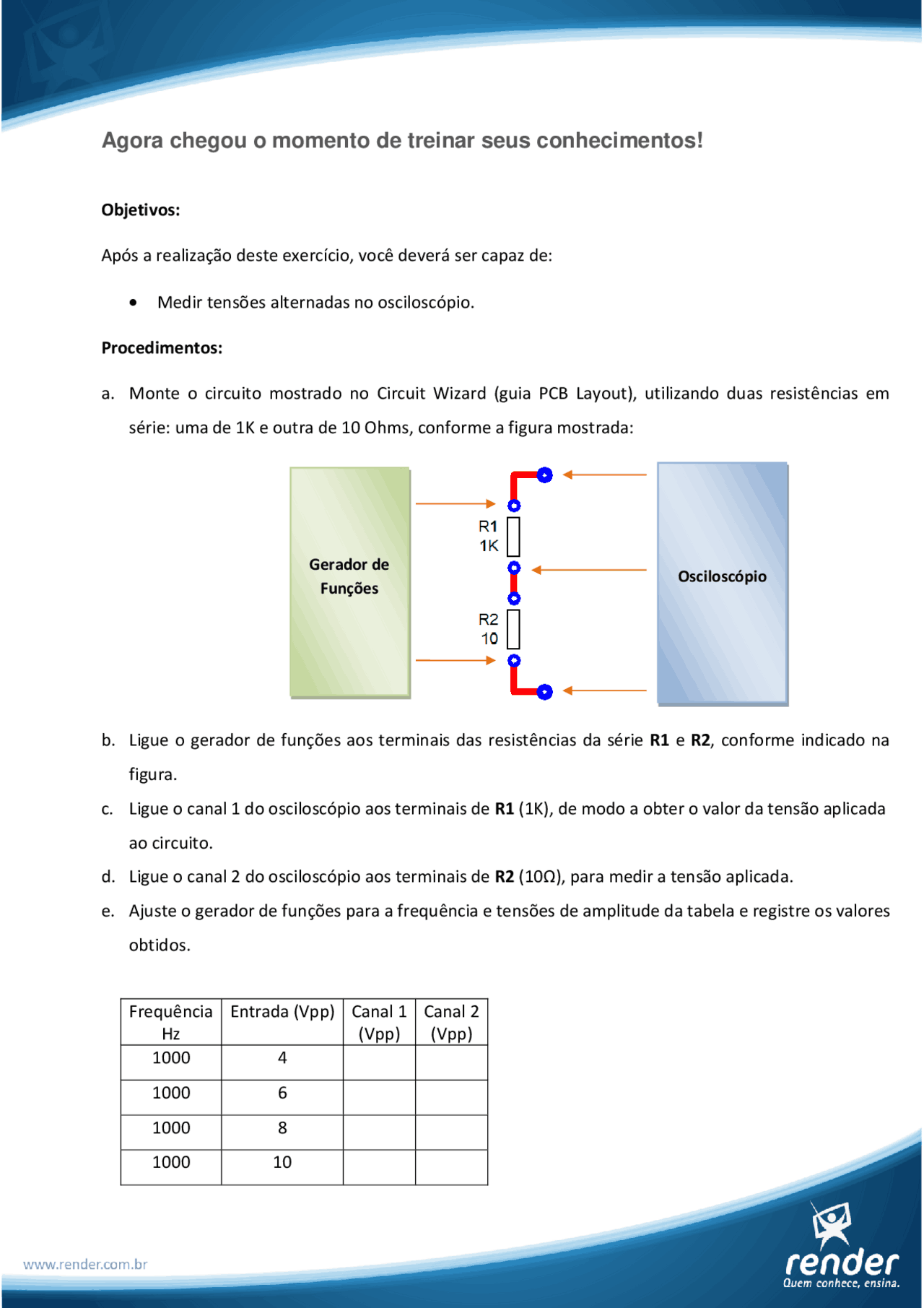

Objetivos: Após a realização deste exercício, você deverá ser capaz de: Medir tensões alternadas no osciloscópio. Procedimentos: a. Monte o circuito mostrado no Circuit Wizard (guia PCB Layout), utilizando duas resistências em série: uma de 1K e outra de 10 Ohms, conforme a figura mostrada: b. Ligue o gerador de funções aos terminais das resistências da série R1 e R2 , conforme indicado na figura. c. Ligue o canal 1 do osciloscópio aos terminais de R1 (1K), de modo a obter o valor da tensão aplicada ao circuito. d. Ligue o canal 2 do osciloscópio aos terminais de R2 (10Ω), para medir a tensão aplicada. e. Ajuste o gerador de funções para a frequência e tensões de amplitude da tabela e registre os valores obtidos. Frequência Hz Entrada (Vpp) Canal 1 (Vpp) Canal 2 (Vpp) 1000 4 1000 6 1000 8 1000 10 Gerador de Funções Osciloscópio
