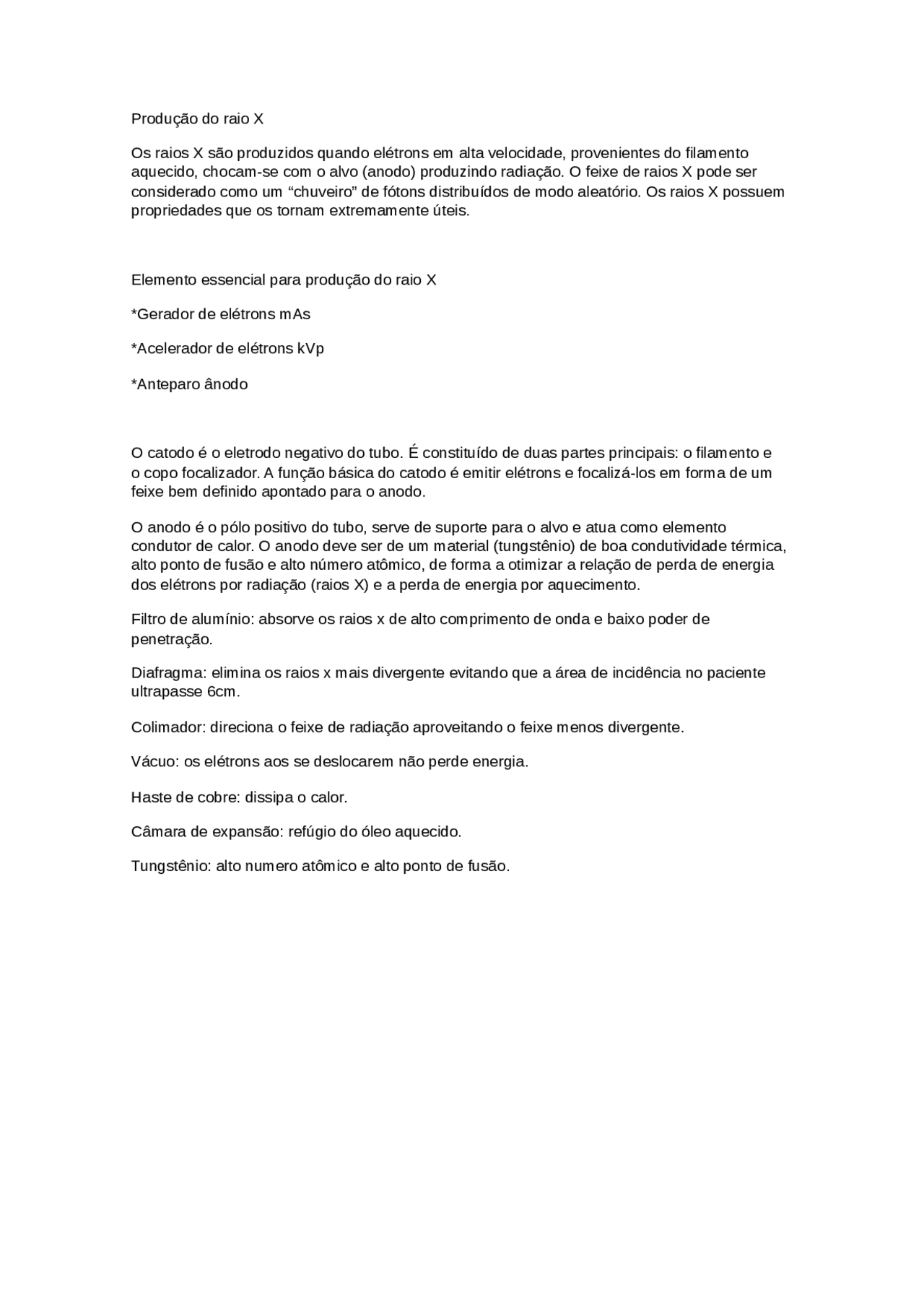

Produção do raio X
Os raios X são produzidos quando elétrons em alta velocidade, provenientes do filamento
aquecido, chocam-se com o alvo (anodo) produzindo radiação. O feixe de raios X pode ser
considerado como um “chuveiro” de fótons distribuídos de modo aleatório. Os raios X possuem
propriedades que os tornam extremamente úteis.
Elemento essencial para produção do raio X
*Gerador de elétrons mAs
*Acelerador de elétrons kVp
*Anteparo ânodo
O catodo é o eletrodo negativo do tubo. É constituído de duas partes principais: o filamento e
o copo focalizador. A função básica do catodo é emitir elétrons e focalizá-los em forma de um
feixe bem definido apontado para o anodo.
O anodo é o pólo positivo do tubo, serve de suporte para o alvo e atua como elemento
condutor de calor. O anodo deve ser de um material (tungstênio) de boa condutividade térmica,
alto ponto de fusão e alto número atômico, de forma a otimizar a relação de perda de energia
dos elétrons por radiação (raios X) e a perda de energia por aquecimento.
Filtro de alumínio: absorve os raios x de alto comprimento de onda e baixo poder de
penetração.
Diafragma: elimina os raios x mais divergente evitando que a área de incidência no paciente
ultrapasse 6cm.
Colimador: direciona o feixe de radiação aproveitando o feixe menos divergente.
Vácuo: os elétrons aos se deslocarem não perde energia.
Haste de cobre: dissipa o calor.
Câmara de expansão: refúgio do óleo aquecido.
Tungstênio: alto numero atômico e alto ponto de fusão.
