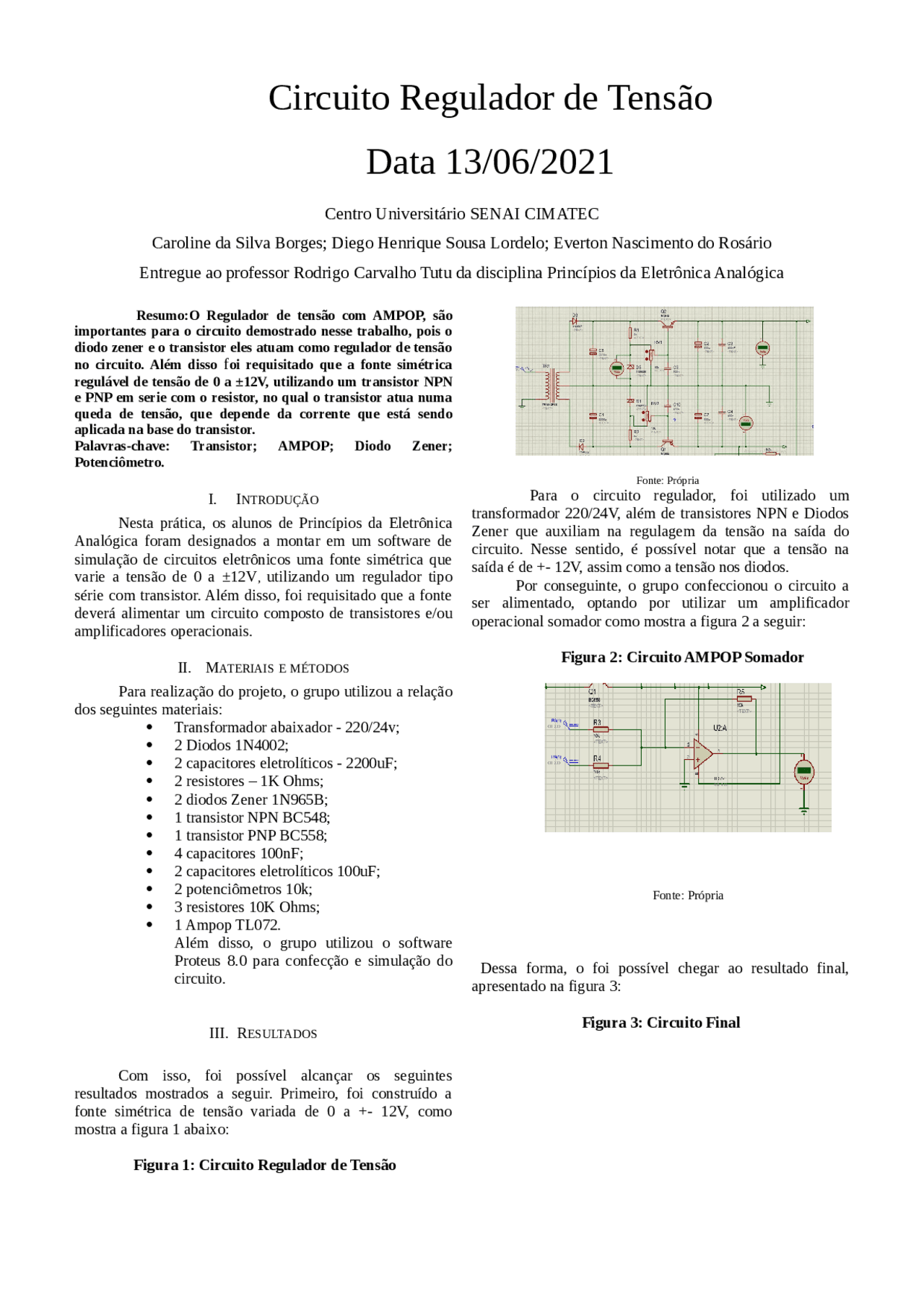

Circuito Regulador de Tensão
Data 13/06/2021
Centro Universitário SENAI CIMATEC
Caroline da Silva Borges; Diego Henrique Sousa Lordelo; Everton Nascimento do Rosário
Entregue ao professor Rodrigo Carvalho Tutu da disciplina Princípios da Eletrônica Analógica
Resumo:O Regulador de tensão com AMPOP, são
importantes para o circuito demostrado nesse trabalho, pois o
diodo zener e o transistor eles atuam como regulador de tensão
no circuito. Além disso foi requisitado que a fonte simétrica
regulável de tensão de 0 a ±12V, utilizando um transistor NPN
e PNP em serie com o resistor, no qual o transistor atua numa
queda de tensão, que depende da corrente que está sendo
aplicada na base do transistor.
Palavras-chave: Transistor; AMPOP; Diodo Zener;
Potenciômetro.
I. INTRODUÇÃO
Nesta prática, os alunos de Princípios da Eletrônica
Analógica foram designados a montar em um software de
simulação de circuitos eletrônicos uma fonte simétrica que
varie a tensão de 0 a ±12V, utilizando um regulador tipo
série com transistor. Além disso, foi requisitado que a fonte
deverá alimentar um circuito composto de transistores e/ou
amplificadores operacionais.
II. MATERIAIS E MÉTODOS
Para realização do projeto, o grupo utilizou a relação
dos seguintes materiais:
Transformador abaixador - 220/24v;
2 Diodos 1N4002;
2 capacitores eletrolíticos - 2200uF;
2 resistores – 1K Ohms;
2 diodos Zener 1N965B;
1 transistor NPN BC548;
1 transistor PNP BC558;
4 capacitores 100nF;
2 capacitores eletrolíticos 100uF;
2 potenciômetros 10k;
3 resistores 10K Ohms;
1 Ampop TL072.
Além disso, o grupo utilizou o software
Proteus 8.0 para confecção e simulação do
circuito.
III. RESULTADOS
Com isso, foi possível alcançar os seguintes
resultados mostrados a seguir. Primeiro, foi construído a
fonte simétrica de tensão variada de 0 a +- 12V, como
mostra a figura 1 abaixo:
Figura 1: Circuito Regulador de Tensão
Fonte: Própria
Para o circuito regulador, foi utilizado um
transformador 220/24V, além de transistores NPN e Diodos
Zener que auxiliam na regulagem da tensão na saída do
circuito. Nesse sentido, é possível notar que a tensão na
saída é de +- 12V, assim como a tensão nos diodos.
Por conseguinte, o grupo confeccionou o circuito a
ser alimentado, optando por utilizar um amplificador
operacional somador como mostra a figura 2 a seguir:
Figura 2: Circuito AMPOP Somador
Fonte: Própria
Dessa forma, o foi possível chegar ao resultado final,
apresentado na figura 3:
Figura 3: Circuito Final
