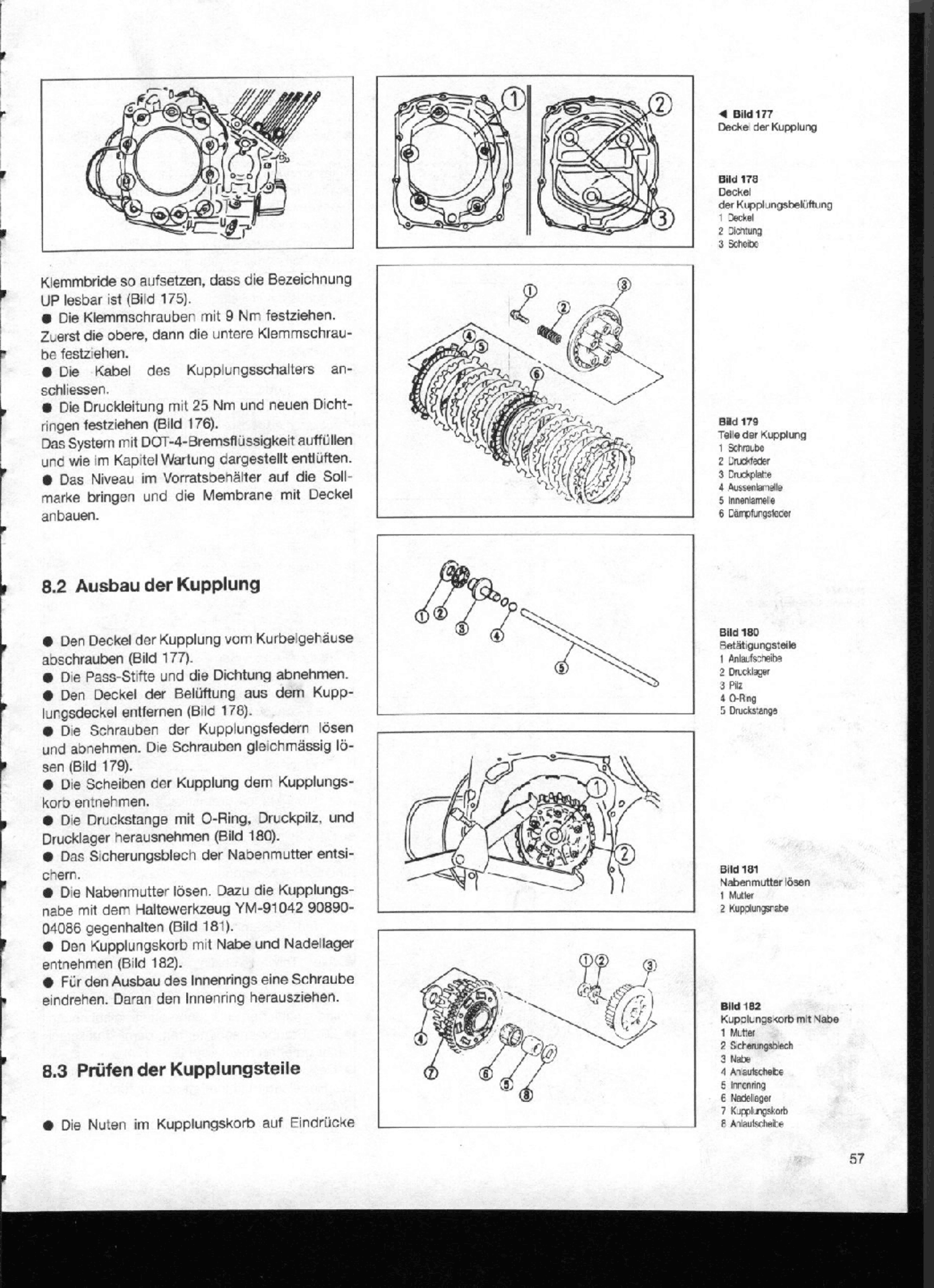

Klemmbride so aufsetzen, dass die Bezeichnung UP lesbar ist (Bild 175). & Die Klemmschrauben mit 9 Nm festziehen. Zuerst die obere, dann die untere Klemmschrau- be festziehen. O Die Kabel dos Kupplungsschalters an- sohliessen & Dio Druckieitung mit 25 Nm und neuen Dicht- ringen festziehen (Blld 176). Das System mit DOT-4-Bremsfiússigkeit auffillen und wie im Kapitel Warlung dargestelt entiliften. 6 Das Niveau im Vorratsbenáliter auf die Soll- marke bringon und die Membrane mit Deckel anbauen. 8.2 Ausbau der Kupplung 6 Den Decke! der Kupplung vom Kurbeigeháuse abschrauben (Bild 177) O Die Pass-Stifto und dis Dichtung abnehmen. € Den Deckel der Beliftung aus dem Kupp- lungsdeckel entfernen (Bild 178). O Di Schrauben der Kupplungsfedern lósen und abnehmen. Die Schrauben gleichmássig lô- sen (Bild 179). € Die Schsiben der Kupplung dem Kupplungs- korb entnehmen. O Die Druckstange mit O-Ring, Druckpilz, und Drucklager herausnehmen (Bild 180). & Das Sicherungsblech der Nasenmutter entsi- chem. € Die Nabenmutter lósen. Dazu die Kupplungs- nabe mit dem Haltewerkzeug YM-91042 90890- 04086 gegenhalten (Bild 181). € Don Kupplungskorb mit Nabe und Nadellager entnehmen (Bild 182). O Fir den Ausbau des Innenrings eine Schraube eindrehen. Daran den Innenring herausziehen. 8.3 Priúfen der Kupplungsteile € Die Nuten im Kupplungskorb auf Eindriicke 4 Bd t77 Decke' der Kupplung Bild 178 Deckel der Kupplungsbeliftung 1 Deckol 2 Dlomung 3 Sohoibo Bud 179 Tele der Kupplung 1 Sehracbo 2 Dnucidoder 3 Druchplato 4 Mussenlanslo 5 Innenlamelo, 8 Dámpungstecor Bild 180 Betitigunosteile, 1 Anlavísoneha 2 Drucklger 3 Pla 4 Rm 5 Dnucksiango Bid 181 Nabenmutterlósen 1 Matter 2 Kupplungsrebe Blld 182 Kupolungs«orb mit Nabe 1 Mater 2 Sebeningabiech à Mabe 4 Avuechoe & Imera E Nechloger 7 Kuppbrgshotb E Aniuischebe 57
