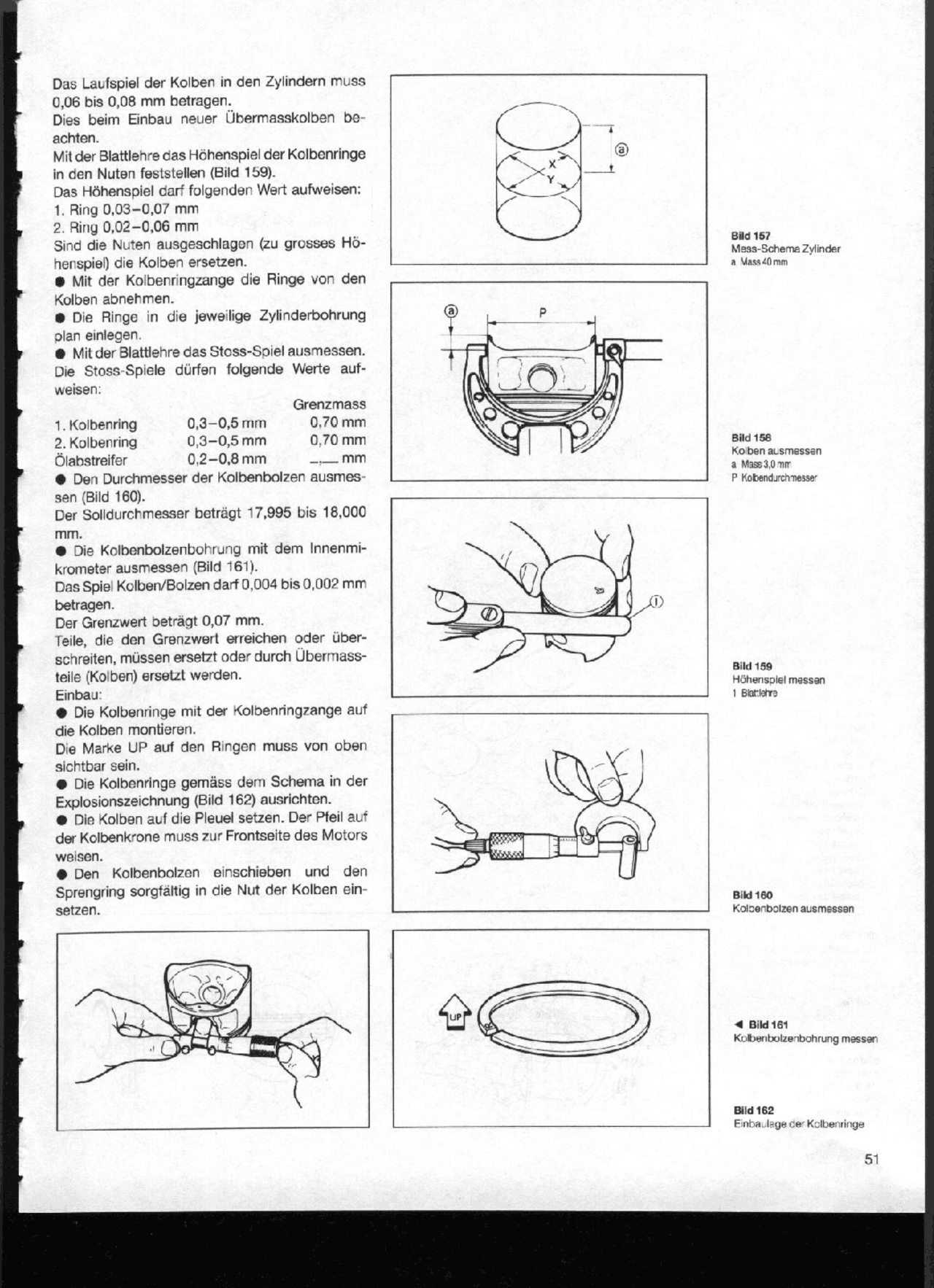

Das Laufspil der Kolben in den Zylindern muss 0,06 bis 0,08 mm betragen. Dies beim Einbau neuer Úbermasskolben be- achten. Mit der Blattlehre das Hôhenspiel der Kolbenringe in den Nuten feststellen (Bild 159). Das Hôhenspiel darf folgenden Wert aufweisen: 1. Ring 0,03-0,07 mm 2. Ring 0,02-0,06 mm Sind die Nuten ausgeschlagon (zu grosses Hô- henspia) die Kolben ersetzen 8 Mit der Kolbenringzange die Ringe von den Kolben abnehmen. 8 Die Ringe in die jeweilige Zylinderbohrung plan einlegen. & Mit der Blatttohre das Stoss-Soiel ausmessen. Die Stoss-Spiele dúrfen folgende Werte auf- weisen Grenzmass 1. Kolbenring 0,3-0,5 mm 0,70mm 2. Kolbenring 0,3-0,5 mm 0,70mm Giabstreiar 0,2-0,8mm -—mm & Don Durchmesser der Kolbenbolzen ausmes- sen (Bild 160). Der Solldurchmesser betrágt 17,995 bis 18,000 mm. & Dis Kolbenbolzenbohrung mit dem Innenmi- krometer ausmessen (Bild 161). Das Spiel Kolben/Boizen darf 0,004 bis 0,002 mm betragen. Der Grenzwert betrágt 0,07 mm. Teile, die den Grenzwert erreichen oder úber- schroiten, mússen ersetzt oder durch Ubermass- teile (Kolber) ersetzt werden. Einbau: O Dis Kolbenringe mit der Kolbenringzange auf die Kolben montisren. Die Marke UP auf den Ringen muss von oben sichtbar sein. € Die Kolbenringe gemãss dem Schema in der Explosionszeichnung (Bild 162) ausrichten. € Die Kolben auí die Pleuel setzen. Der Pfeil auf der Kolbenkrone muss zur Frontseite des Motors weisen. € Den Kolbenbolzen einschisben und den Sprengring sorgfáltig in die Nut der Kolben ein- setzen. Bla 157 Mess-Scheme Zylinder à Nass40rmm Bild 158 Kolben ausmessen à Mass30mm P Hotendurcirnesser Bild 159 Hôhensplel messen 1 Borisra Bild 180 Kolzenbolzen ausmessen « Biao Kolbenbolzenbohrung messen. Bild 162 Embaulage cer Kolbenringe 51
