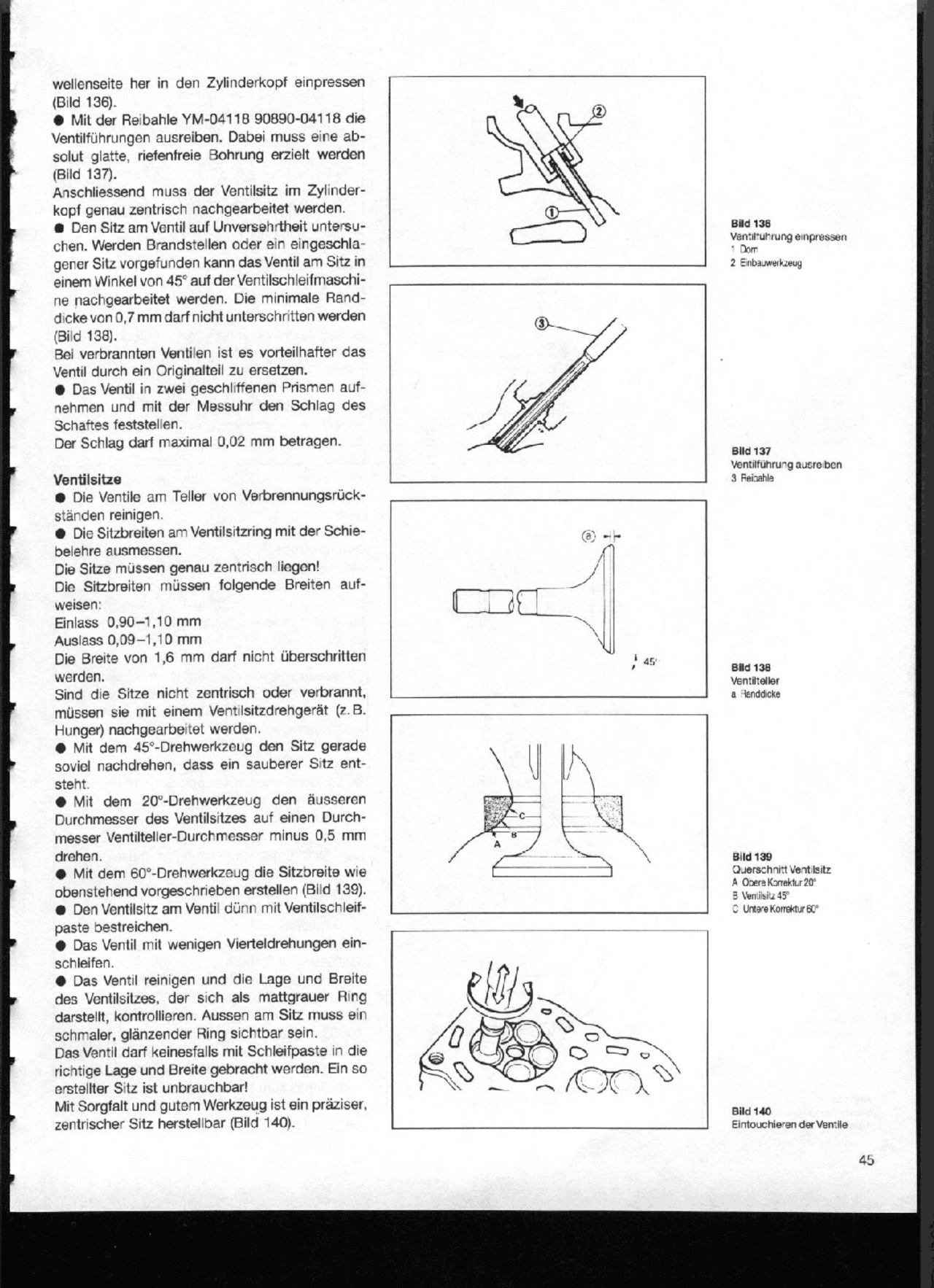

welienseita her in den Zylinderkopf einpressen (Bild 139). O Mit der Reibahle YM-04118 90890-04118 die Ventilfihrungen ausreiben. Dabei muss eine ab- solut glatte, riefenfreis Bohrung erzielt werden (Bild 137). Anschliessend muss der Ventilsitz im Zylinder- kopf genau zentrisch nachgearbeitet werden. & Den Sitz am Vantil auf Unversehrtheit untersu- chen. Werden Brandstellen oder ein eingeschla- gener Sitz vorgefunden kann das Ventil am Sitz in einem Winkel von 45º aut der Ventilschieifmaschi- ne nachgearbeitet werden. Die minimale Rand- dicke von 0,7 mm darf nicht unterschritten werden (Bild 139. Bei verbramten Ventilen ist es vorteilhafter das Ventil durch ein Originalteil zu ersetzen. 6 Das Ventil in zwei geschiiffenen Prismen aut- nehmen und mit der Messuhr den Schiag des Schaftes feststelien. Der Schlag darf maxima! 0,02 mm betragen. Ventilsitze 8 Die Ventile am Teller von Verbrennungsrúck- stênden reinigen € Dic Sitzbreiten am Ventilsitzring mit der Schie- belehre ausmessen. Die Sitze mússen genau zentrisch liegen! Die Sitzbreiton miússen folgende Breiten auf- weisen: Einlass 0,90-1,10 mm Auslass 0,09-1,10 mm Die Breite von 1,6 mm dar nicht iiberschritten werden. Sind die Sitze nicht zentrisch oder verbrannt, mússen sie mit einem Ventilsitzdrehgerãt (2.8. Hunger) nachgearbeitet werden O Mit dem 45º-Drehwerkzeug den Sitz gerade soviel nachdrehen, dass ein sauberer Sitz ent- stent O Mit dem 20'-Drehwerkzeug den áusseren Durchmesser des Ventilsitzes auf einen Durch- messer Ventilteller-Durchmesser minus 0,5 mm drehen € Mit dem 60º-Drehwerkzeug die Sitzbreito wie obenstehend vorgeschrieben erstellen (Blid 129). € Den Ventilsitz am Ventil dúnn mit Ventilschieit- paste bestreichen. € Das Ventil mit wenigen Vierteldrehungen ein- schleifen € Das Ventil reinigen und die Lage und Breite des Ventilsitzes, der sich als mattgrauer Ring darstelt, kontrollieren. Aussen am Sitz muss ein sohmaler, glânzender Ring sichtbar sein Das Ventil dart keinesfalls mit Schleifpaste in die richtige Lage und Breite gebracht werden. Ein so erstellter Sitz ist unbrauchbar! Mit Sorgfalt und gutom Werkzeug ist ein práziser, zentrischer Sitz herstellbar (Bild 140). Bud 138 Vensituhrung einpressen * Dom 2 Enbauwenkzouy Blid 137 Ventilfihrung ausroben 3 Feinahlo Bud 198 ventitellor a “enddicke Bild 139 Bild 140 Eintouchieren der Venle as
