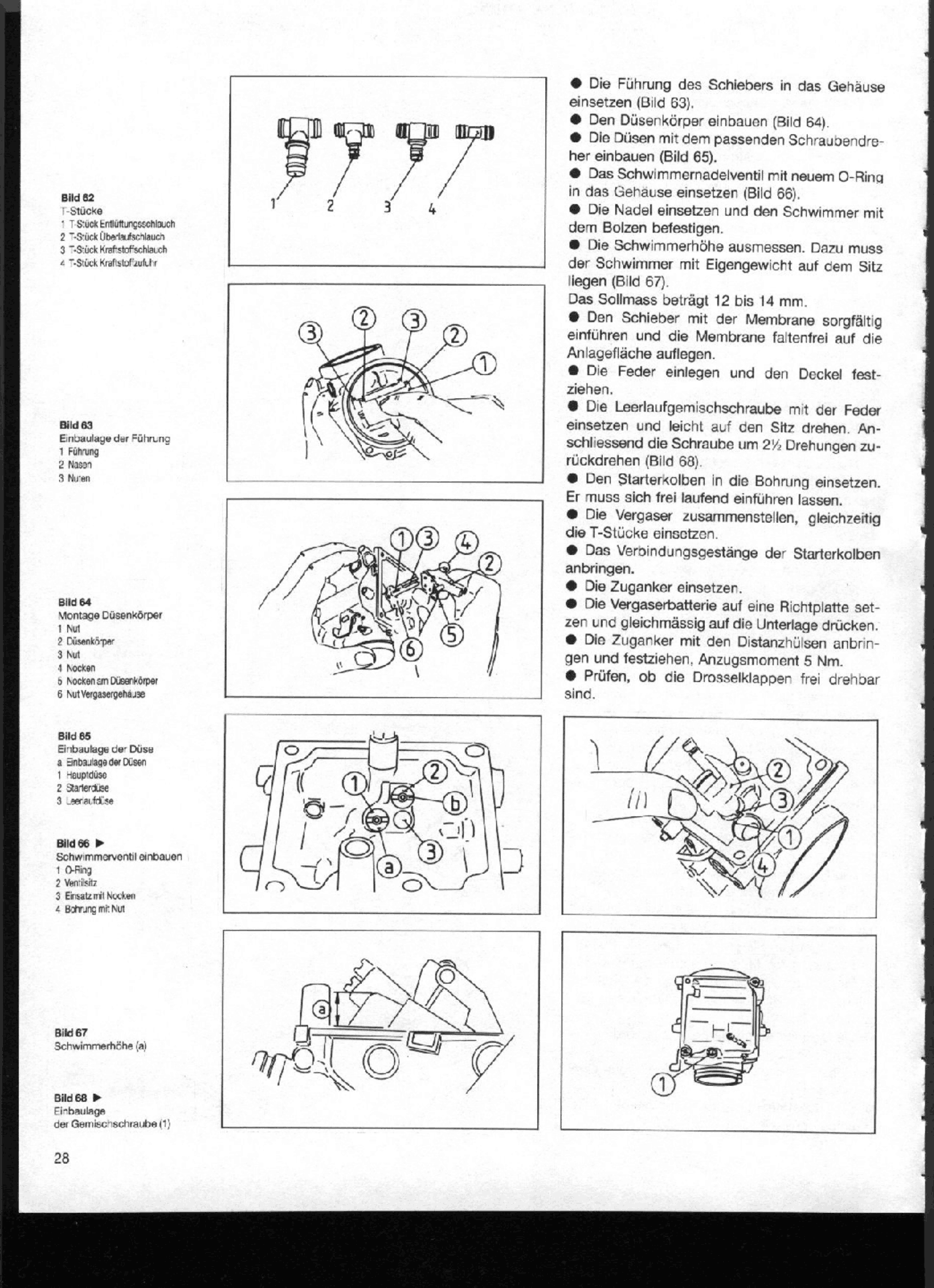

Bildez Sticko + Tok Ettungesentauoh 2 TS Úbetscnauch 3 =SickHrafstofschlavch à TEStick Kraistofuhtr Bida Enbaulage der Fúlvung 1 Filung 2 Mason 3 Nuen Bldss Montage Dúsenkôrper 1 Nut 2 Disenkipor 3h 4 Nocken 5 Iockenem Disankôrper 6 IutVegasergenáuso Bildes Einbaulage der Dúse à Enbaulagader Disen 1 Heuptdiso 2 Srterdise 3 Leeraréiico Biido6 > Sohwimmorventi oinbauen 10fing 2 Veia 3 EsatamilNocken & Botrung mi: Nu Bilder Sohwimnerhêhe (a) Bildes > Elrbaulage der Gemiscrschraube (1) 28 € Die Fihrung des Schiebers in das Geháuse einsetzen (Bild 69). € Den Diisenkórper einbauen (Bild 64) € Die Diisen mit dem passenden Schraudendre- her einbauen (Bild 65). O Das Schwimmernadelventil mit neuem O-Rina in das Geháuse einsetzen (Bild 66) O Dis Nadel einsetzen und den Schwimmer mit dem Bolzen befestigen. O Die Schwimmerhôhe ausmessen. Dazu muss der Schwimmer mit Eigengewicht auf cem Sitz llegen (Bild 67) Das Sollmass betrágt 12 bis 14 mm. € Den Schieber mit der Membrane sorgfáltig einfúhren und die Membrane faltenfrei auf die Anlagefiâche auflegen. € Die Feder einlegen und den Deckel fest- ziehen. O Die Leerlaufgemischschraube mit der Feder einsetzen und leicht auf den Sitz drehen. An- schliessend die Schraube um 2%; Drehungen zu- rúckdrehen (Bild 68) & Den Starterkolben In die Bohrung einsetzen. Er muss sich frei laufend einfiihren lassen. € Die Vergaser zusammenstellon, gleichzeitig die T-Stúoke cinsotzen O Das Vervindunasgestânge der Starterkolben anbringen. € Dis Zuganker einsetzen. O Die Vergaserbatterie auf eine Richiplatte set- zen und gleichmássig auf dio Unteriage drúcken. € Die Zuganker mit den Distanzhilsen anbrin- gen und festziehen, Anzugsmoment 5 Nm. 6 Prifen, ob die Drosselklappen frei drendar sind.
