7. Madhusudana, C. V., and L. S. Fletcher, AIAA J., 24, 510, 1986.
8. Yovanovich, M. M., “Recent Developments in Thermal Contact, Gap and Joint
Conductance Theories and Experiment,” in C. L. Tien, V. P. Carey, and J. K.
Ferrel, Eds., Heat Transfer—1986, Vol. 1, Hemisphere, New York, 1986, pp.
35–45.
9. Maxwell, J. C., A Treatise on Electricity and Magnetism, 3rd ed., Oxford
University Press, Oxford, 1892.
10. Hamilton, R. L., and O. K. Crosser, I&EC Fund. 1, 187, 1962.
11. Jeffrey, D. J., Proc. Roy. Soc. A, 335, 355, 1973.
12. Hashin Z., and S. Shtrikman, J. Appl. Phys., 33, 3125, 1962. 13. Aichlmayr, H.
T., and F. A. Kulacki, “The Effective Thermal Conductivity of Saturated Porous
Media,” in J. P. Hartnett, A. Bar-Cohen, and Y. I Cho, Eds., Advances in Heat
Transfer, Vol. 39, Academic Press, London, 2006.
14. Harper, D. R., and W. B. Brown, “Mathematical Equations for Heat Conduction
in the Fins of Air Cooled Engines,” NACA Report No. 158, 1922.
15. Schneider, P. J., Conduction Heat Transfer, Addison-Wesley, Reading, MA,
1957.
16. Diller, K. R., and T. P. Ryan, J. Heat Transfer, 120, 810, 1998.
17. Pennes, H. H., J. Applied Physiology, 85, 5, 1998.
18. Goldsmid, H. J., “Conversion Efficiency and Figure-of-Merit,” in D. M. Rowe,
Ed., CRC Handbook of Thermoelectrics, Chap. 3, CRC Press, Boca Raton,
1995.
19. Majumdar, A., Science, 303, 777, 2004.
20. Hodes, M., IEEE Trans. Com. Pack. Tech., 28, 218, 2005.
21. Zhang, Z. M., Nano/Microscale Heat Transfer, McGraw-Hill, New York,
2007.

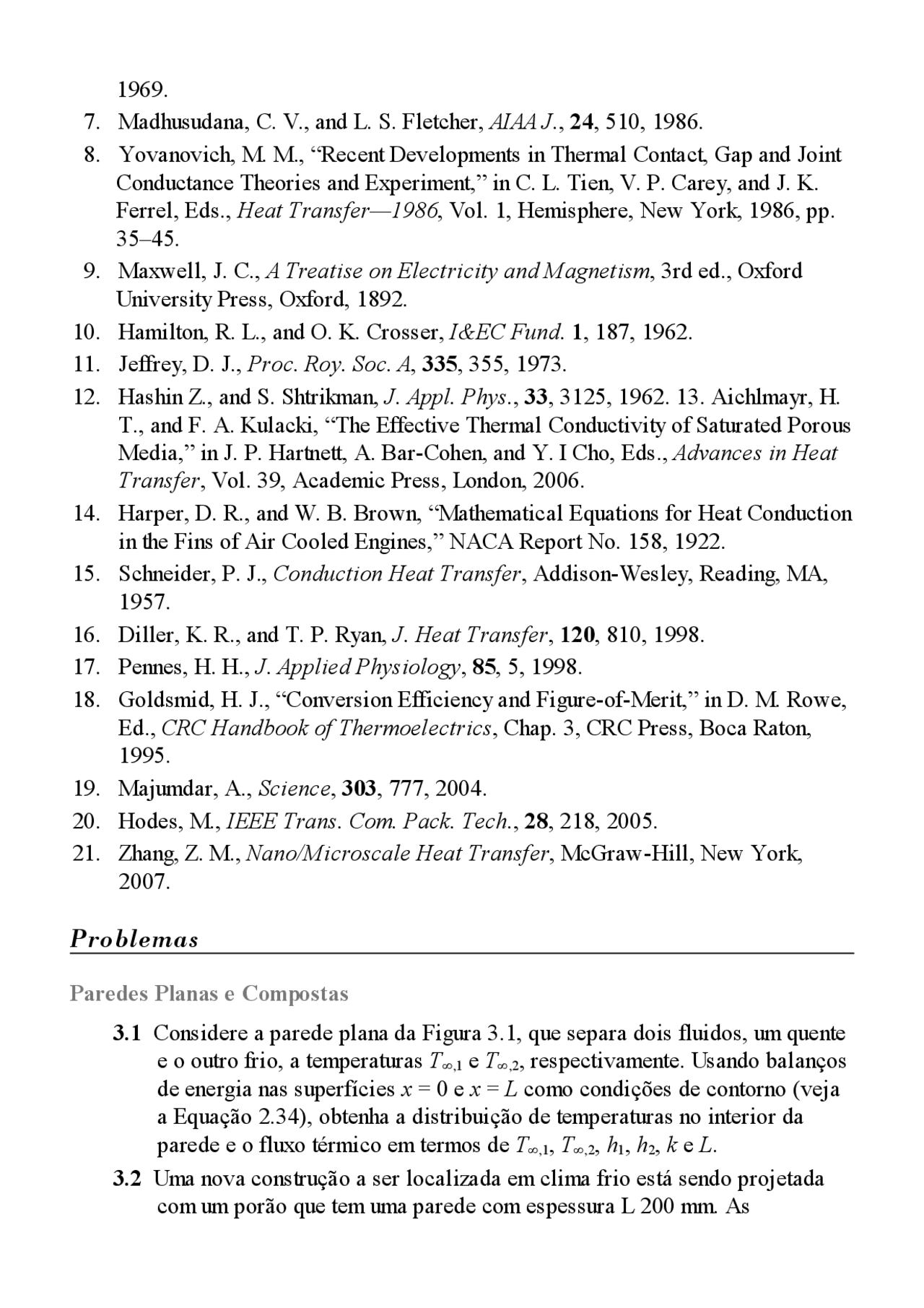

Problemas
Paredes Planas e Compostas
3.1 Considere a parede plana da Figura 3.1, que separa dois fluidos, um quente
e o outro frio, a temperaturas T∞,1 e T∞,2, respectivamente. Usando balanços
de energia nas superfícies x = 0 e x = L como condições de contorno (veja
a Equação 2.34), obtenha a distribuição de temperaturas no interior da
parede e o fluxo térmico em termos de T∞,1, T∞,2, h1, h2, k e L.
3.2 Uma nova construção a ser localizada em clima frio está sendo projetada
com um porão que tem uma parede com espessura L 200 mm. As
