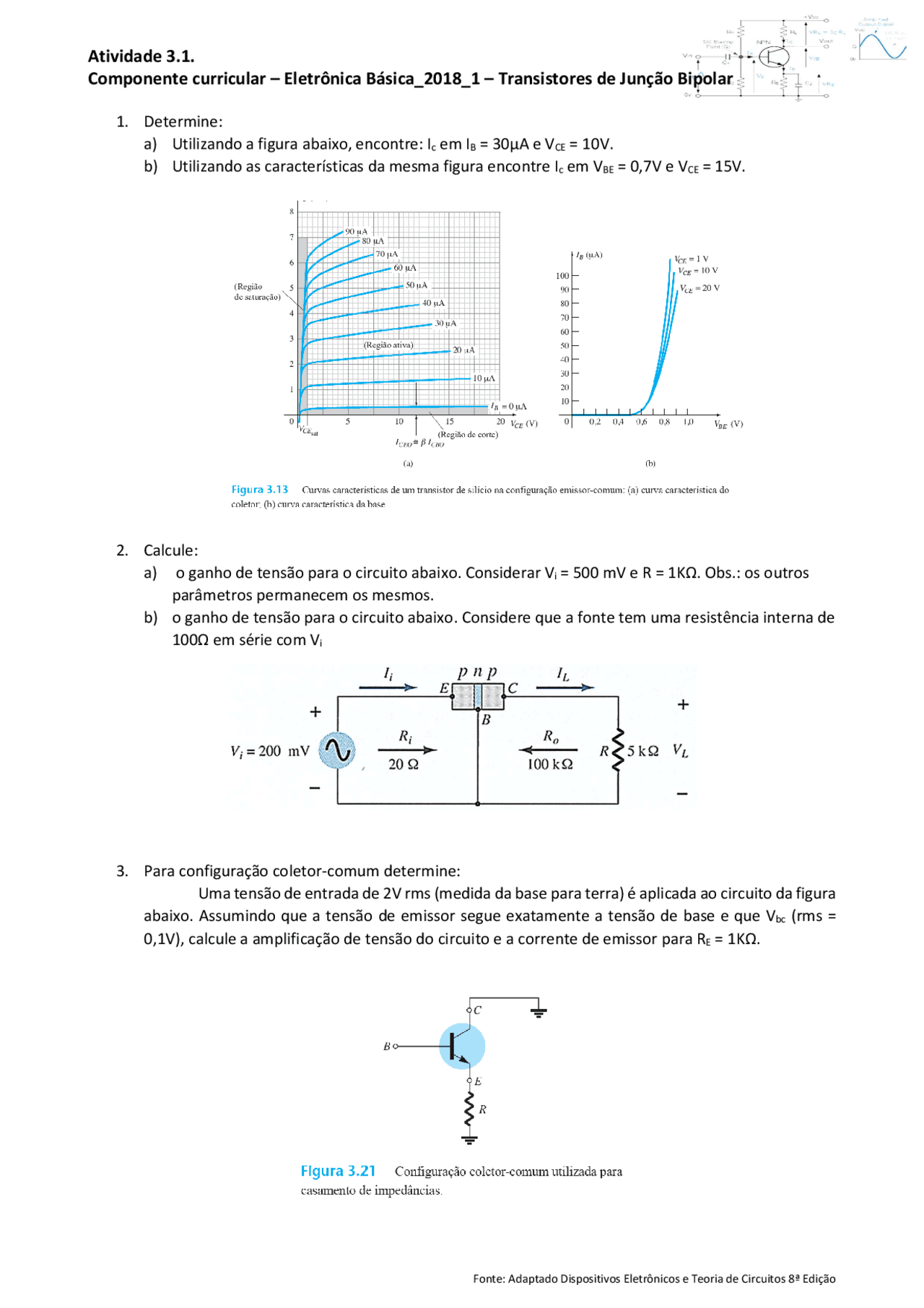

Atividade 3.1.
Componente curricular – Eletrônica Básica_2018_1 – Transistores de Junção Bipolar
Fonte: Adaptado Dispositivos Eletrônicos e Teoria de Circuitos 8ª Edição

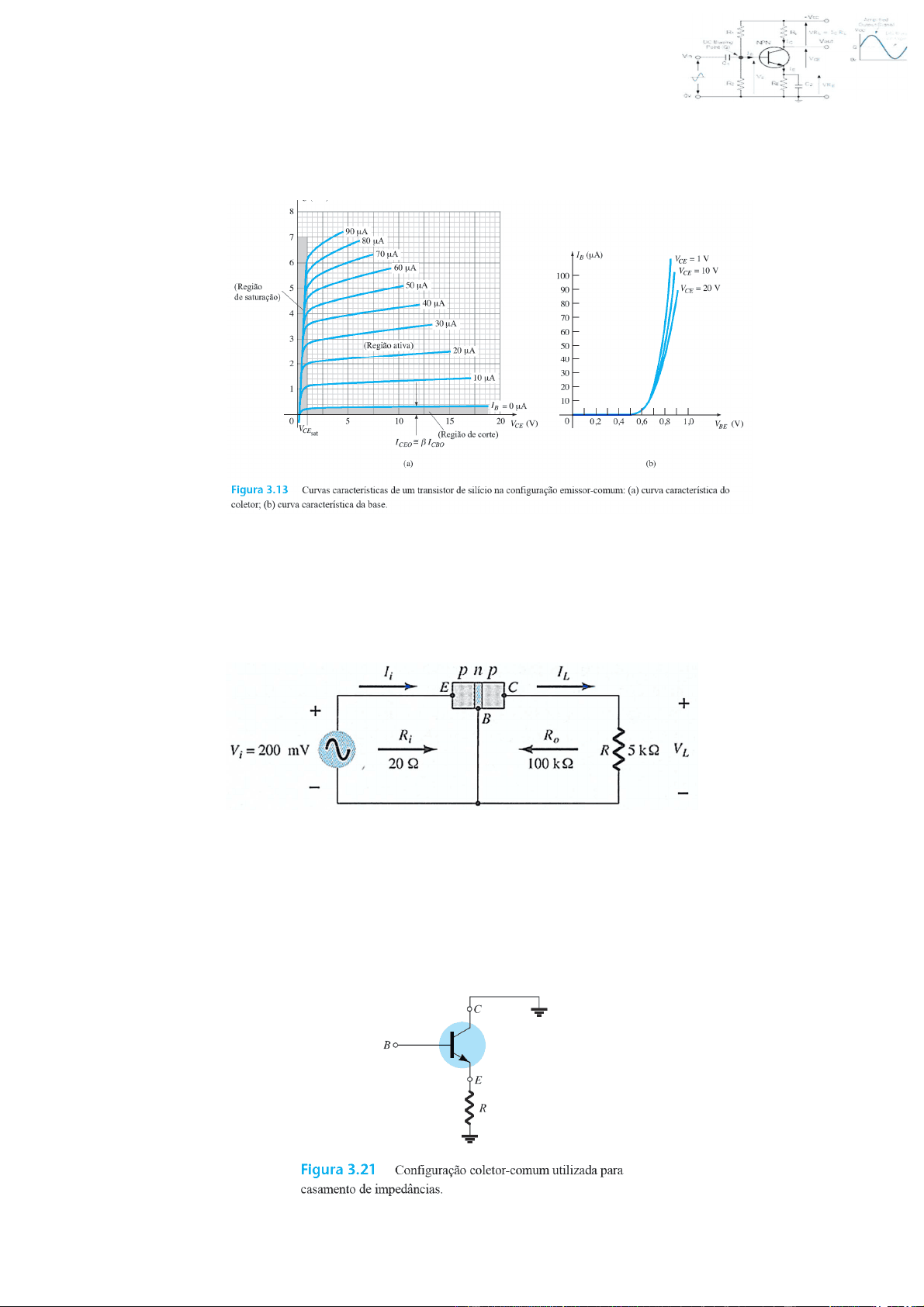

1. Determine:
a) Utilizando a figura abaixo, encontre: I
c
em I
B
= 30µA e V
CE
= 10V.
b) Utilizando as características da mesma figura encontre I
c
em V
BE
= 0,7V e V
CE
= 15V.
2. Calcule:
a) o ganho de tensão para o circuito abaixo. Considerar V
i
= 500 mV e R = 1KΩ. Obs.: os outros
parâmetros permanecem os mesmos.
b) o ganho de tensão para o circuito abaixo. Considere que a fonte tem uma resistência interna de
100Ω em série com V
i
3. Para configuração coletor-comum determine:
Uma tensão de entrada de 2V rms (medida da base para terra) é aplicada ao circuito da figura
abaixo. Assumindo que a tensão de emissor segue exatamente a tensão de base e que V
bc
(rms =
0,1V), calcule a amplificação de tensão do circuito e a corrente de emissor para R
E
= 1KΩ.
pf2

Pré-visualização parcial do texto

Baixe Exercícios de Eletrônica Básica: Transistores de Junção Bipolar e outras Exercícios em PDF para Eletrônica Básica, somente na Docsity!

Atividade 3.1.

Componente curricular – Eletrônica Básica_2018_1 – Transistores de Junção Bipolar

Fonte: Adaptado Dispositivos Eletrônicos e Teoria de Circuitos 8ª Edição

  1. Determine: a) Utilizando a figura abaixo, encontre: Ic em IB = 30μA e VCE = 10V. b) Utilizando as características da mesma figura encontre Ic em VBE = 0,7V e VCE = 15V.
  2. Calcule: a) o ganho de tensão para o circuito abaixo. Considerar Vi = 500 mV e R = 1KΩ. Obs.: os outros parâmetros permanecem os mesmos. b) o ganho de tensão para o circuito abaixo. Considere que a fonte tem uma resistência interna de 100Ω em série com Vi
  3. Para configuração coletor-comum determine: Uma tensão de entrada de 2V rms (medida da base para terra) é aplicada ao circuito da figura abaixo. Assumindo que a tensão de emissor segue exatamente a tensão de base e que Vbc (rms = 0,1V), calcule a amplificação de tensão do circuito e a corrente de emissor para RE = 1KΩ.

Atividade 3.1.

Componente curricular – Eletrônica Básica_2018_1 – Transistores de Junção Bipolar

Fonte: Adaptado Dispositivos Eletrônicos e Teoria de Circuitos 8ª Edição

  1. Determine a região de operação para um transistor que apresente as curvas características da figura abaixo se: ICmáx = 7mA, VCEmáx = 17V e PCmáx = 40mW.
  2. Determine a região de operação para um transistor que apresente as curvas características da figura abaixo se: ICmáx = 6mA, VCBmáx = 15V e PCmáx = 30mW.
  3. Utilizando as curvas características da figura abaixo, determine VBE em IE = 5mA para VCB = 1V, 10V e 20V. É razoável assumir que VCB não influi muito na relação entre VBE e IE?

Obs.: Exercícios Recomendados: Livro Dispositivos Eletrônicos e Teoria de Circuitos 8ª Edição.

Página 117 – 21, 22 e 24
