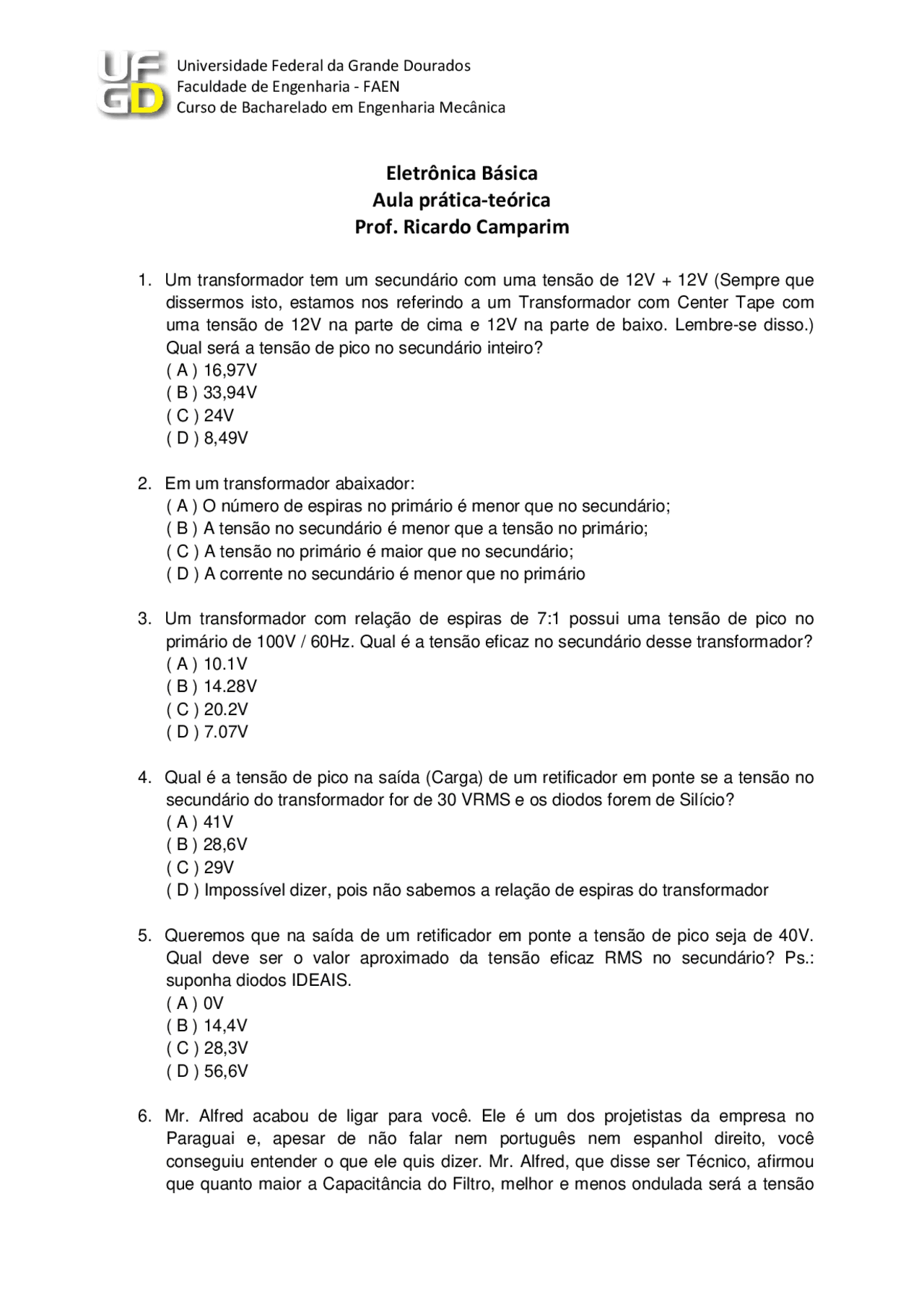

Universidade Federal da Grande Dourados
Faculdade de Engenharia - FAEN
Curso de Bacharelado em Engenharia Mecânica
Eletrônica Básica
Aula prática-teórica
Prof. Ricardo Camparim
1. Um transformador tem um secundário com uma tensão de 12V + 12V (Sempre que
dissermos isto, estamos nos referindo a um Transformador com Center Tape com
uma tensão de 12V na parte de cima e 12V na parte de baixo. Lembre-se disso.)
Qual será a tensão de pico no secundário inteiro?
( A ) 16,97V
( B ) 33,94V
( C ) 24V
( D ) 8,49V
2. Em um transformador abaixador:
( A ) O número de espiras no primário é menor que no secundário;
( B ) A tensão no secundário é menor que a tensão no primário;
( C ) A tensão no primário é maior que no secundário;
( D ) A corrente no secundário é menor que no primário
3. Um transformador com relação de espiras de 7:1 possui uma tensão de pico no
primário de 100V / 60Hz. Qual é a tensão eficaz no secundário desse transformador?
( A ) 10.1V
( B ) 14.28V
( C ) 20.2V
( D ) 7.07V
4. Qual é a tensão de pico na saída (Carga) de um retificador em ponte se a tensão no
secundário do transformador for de 30 VRMS e os diodos forem de Silício?
( A ) 41V
( B ) 28,6V
( C ) 29V
( D ) Impossível dizer, pois não sabemos a relação de espiras do transformador
5. Queremos que na saída de um retificador em ponte a tensão de pico seja de 40V.
Qual deve ser o valor aproximado da tensão eficaz RMS no secundário? Ps.:
suponha diodos IDEAIS.
( A ) 0V
( B ) 14,4V
( C ) 28,3V
( D ) 56,6V
6. Mr. Alfred acabou de ligar para você. Ele é um dos projetistas da empresa no
Paraguai e, apesar de não falar nem português nem espanhol direito, você
conseguiu entender o que ele quis dizer. Mr. Alfred, que disse ser Técnico, afirmou
que quanto maior a Capacitância do Filtro, melhor e menos ondulada será a tensão
