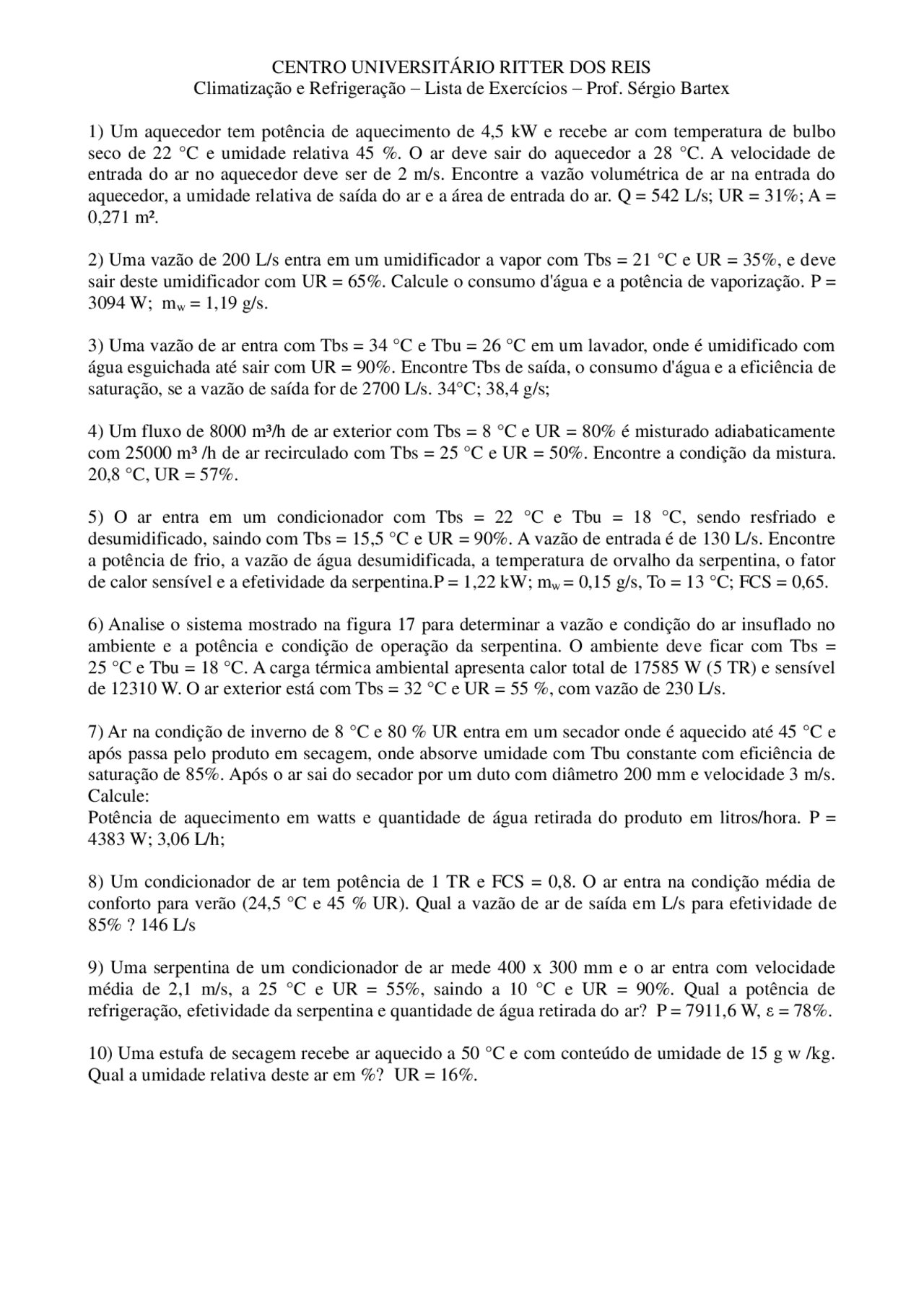

CENTRO UNIVERSITÁRIO RITTER DOS REIS
Climatização e Refrigeração – Lista de Exercícios – Prof. Sérgio Bartex
1) Um aquecedor tem potência de aquecimento de 4,5 kW e recebe ar com temperatura de bulbo
seco de 22 °C e umidade relativa 45 %. O ar deve sair do aquecedor a 28 °C. A velocidade de
entrada do ar no aquecedor deve ser de 2 m/s. Encontre a vazão volumétrica de ar na entrada do
aquecedor, a umidade relativa de saída do ar e a área de entrada do ar. Q = 542 L/s; UR = 31%; A =
0,271 m².
2) Uma vazão de 200 L/s entra em um umidificador a vapor com Tbs = 21 °C e UR = 35%, e deve
sair deste umidificador com UR = 65%. Calcule o consumo d'água e a potência de vaporização. P =
3094 W; mw = 1,19 g/s.
3) Uma vazão de ar entra com Tbs = 34 °C e Tbu = 26 °C em um lavador, onde é umidificado com
água esguichada até sair com UR = 90%. Encontre Tbs de saída, o consumo d'água e a eficiência de
saturação, se a vazão de saída for de 2700 L/s. 34°C; 38,4 g/s;
4) Um fluxo de 8000 m³/h de ar exterior com Tbs = 8 °C e UR = 80% é misturado adiabaticamente
com 25000 m³ /h de ar recirculado com Tbs = 25 °C e UR = 50%. Encontre a condição da mistura.
20,8 °C, UR = 57%.
5) O ar entra em um condicionador com Tbs = 22 °C e Tbu = 18 °C, sendo resfriado e
desumidificado, saindo com Tbs = 15,5 °C e UR = 90%. A vazão de entrada é de 130 L/s. Encontre
a potência de frio, a vazão de água desumidificada, a temperatura de orvalho da serpentina, o fator
de calor sensível e a efetividade da serpentina.P = 1,22 kW; mw = 0,15 g/s, To = 13 °C; FCS = 0,65.
6) Analise o sistema mostrado na figura 17 para determinar a vazão e condição do ar insuflado no
ambiente e a potência e condição de operação da serpentina. O ambiente deve ficar com Tbs =
25 °C e Tbu = 18 °C. A carga térmica ambiental apresenta calor total de 17585 W (5 TR) e sensível
de 12310 W. O ar exterior está com Tbs = 32 °C e UR = 55 %, com vazão de 230 L/s.
7) Ar na condição de inverno de 8 °C e 80 % UR entra em um secador onde é aquecido até 45 °C e
após passa pelo produto em secagem, onde absorve umidade com Tbu constante com eficiência de
saturação de 85%. Após o ar sai do secador por um duto com diâmetro 200 mm e velocidade 3 m/s.
Calcule:
Potência de aquecimento em watts e quantidade de água retirada do produto em litros/hora. P =
4383 W; 3,06 L/h;
8) Um condicionador de ar tem potência de 1 TR e FCS = 0,8. O ar entra na condição média de
conforto para verão (24,5 °C e 45 % UR). Qual a vazão de ar de saída em L/s para efetividade de
85% ? 146 L/s
9) Uma serpentina de um condicionador de ar mede 400 x 300 mm e o ar entra com velocidade
média de 2,1 m/s, a 25 °C e UR = 55%, saindo a 10 °C e UR = 90%. Qual a potência de
refrigeração, efetividade da serpentina e quantidade de água retirada do ar? P = 7911,6 W, ε = 78%.
10) Uma estufa de secagem recebe ar aquecido a 50 °C e com conteúdo de umidade de 15 g w /kg.
Qual a umidade relativa deste ar em %? UR = 16%.
