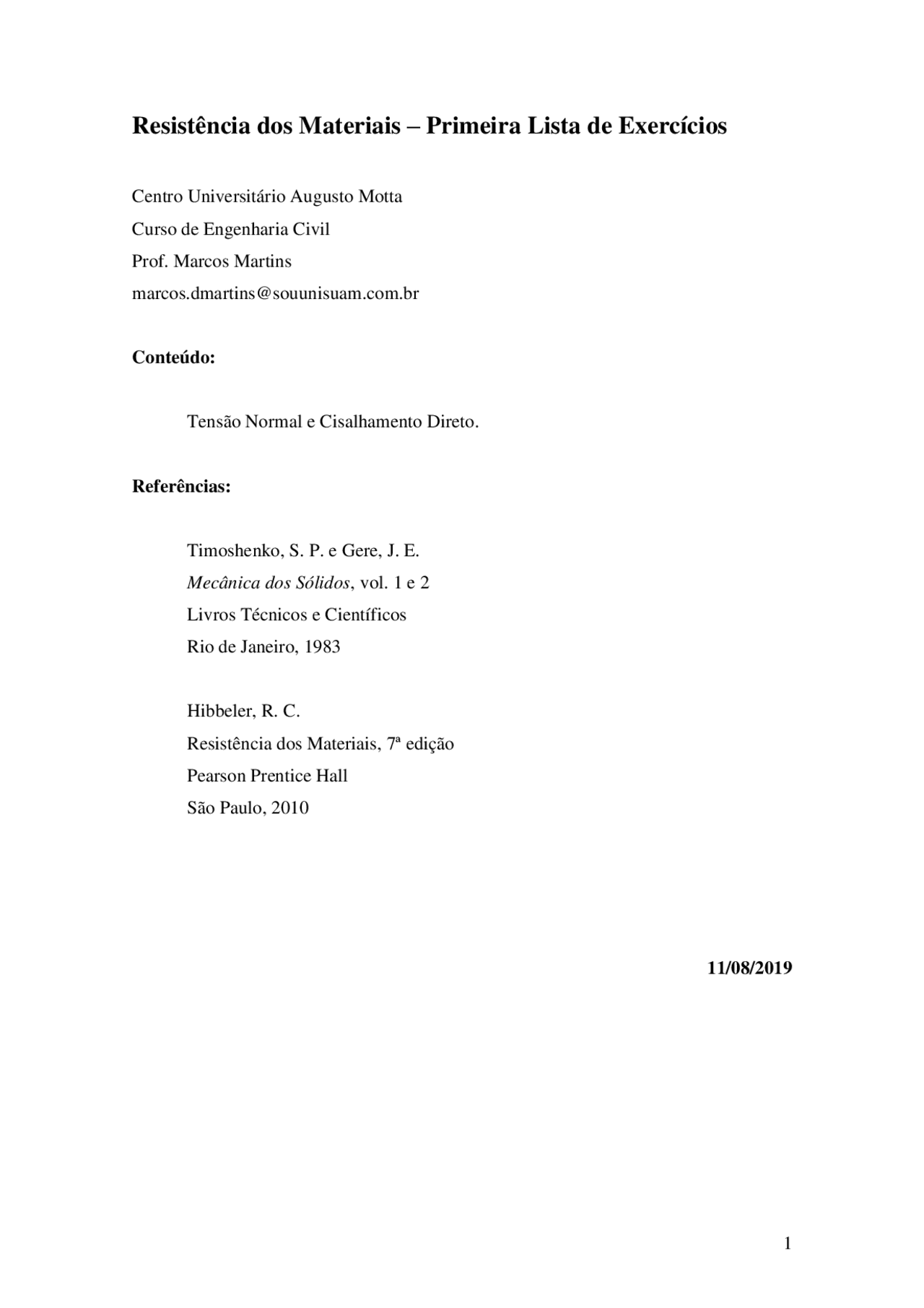

Resistência dos Materiais Primeira Lista de Exercícios
Centro Universitário Augusto Motta
Curso de Engenharia Civil
Prof. Marcos Martins
marcos.dmartins@souunisuam.com.br
Conteúdo:
Tensão Normal e Cisalhamento Direto.
Referências:
Timoshenko, S. P. e Gere, J. E.
Mecânica dos Sólidos, vol. 1 e 2
Livros Técnicos e Científicos
Rio de Janeiro, 1983
Hibbeler, R. C.
Resistência dos Materiais, 7ª edição
Pearson Prentice Hall
São Paulo, 2010
11/08/2019
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12
pf13
pf14
pf15
pf16
pf17
Discount

Em oferta

Pré-visualização parcial do texto

Baixe Lista de Exercícios Resmat e outras Exercícios em PDF para Resistência dos materiais, somente na Docsity!

Resistência dos Materiais – Primeira Lista de Exercícios

Centro Universitário Augusto Motta

Curso de Engenharia Civil

Prof. Marcos Martins

marcos.dmartins@souunisuam.com.br

Conteúdo:

Tensão Normal e Cisalhamento Direto.

Referências:

Timoshenko, S. P. e Gere, J. E.

Mecânica dos Sólidos , vol. 1 e 2

Livros Técnicos e Científicos

Rio de Janeiro, 1983

Hibbeler, R. C.

Resistência dos Materiais, 7ª edição

Pearson Prentice Hall

São Paulo, 2010

1. Tensão Normal e Cisalhamento Direto.

Exercício 1. 1 : A barra de aço A-36 mostrada na figura ao lado

é composta por dois segmentos, AB e BD , com áreas de seção

transversal AAB = 800 mm

2 e ABD = 1. 400 mm

2 ,

respectivamente. Determine os deslocamentos verticais

absolutos dos pontos A , B e C , e os deslocamentos do ponto A

relativo ao ponto B e do ponto B relativo ao ponto C. O

módulo de elasticidade longitudinal do aço A-36 é 210 GPa.

Considere a expressão para o cálculo do deslocamento axial

em uma barra dada por E A

P L

= , onde P é a carga axial

solicitante, L é o comprimento da barra, E é o módulo de

elasticidade longitudinal e A é a área da seção transversal.

Figura 1. 1 : Barra de aço submetida a esforço axial.

Solução :

A tabela a seguir apresenta os valores calculados. A linha “Carga” corresponde ao valor de

esforço axial, P , a que cada faixa é submetida. As linhas “Comprimento”, “Módulo de Young” e

“Área da seção” apresentam o comprimento, L , o módulo de elasticidade, E , e a área da seção

transversal, A , de cada faixa, respectivamente. A linha “Desloc. Relativo” apresenta a variação

de comprimento de cada faixa, , de acordo com a expressão =( P. L ) ( E. A ). A linha “Desloc.

Absoluto” calcula os deslocamentos em cada ponto A , B e C de acordo com as expressões:

A =  AB +  BC +  CD ,  B =  BC +  CD e  C =  CD.

Carga: PAB 75000 N PBC 35000 N PCD - 45000 N

Comprimento: LAB 1000 mm LBC 750 mm LCD 500 mm

Mód. Young: EAB 210000 MPa EBC 210000 MPa ECD 210000 MPa

Área da seção: AAB 800 mm^2 ABC 1400 mm^2 ACD 1400 mm^2

Desloc. Relativo:AB 4,46×10-^1 mm  BC 8,93×10-^2 mm  CD - 7,65×10-^2 mm

Desloc. Absoluto:A 4,5 9 ×10-^1 mm

B 1,28×10-^2 mm

C - 7,65×10-^2 mm

(b) A tabela a seguir apresenta a solução por faixa e, em seguida, os deslocamentos totais. Os

valores do módulo de elasticidade e seção transversal dos trechos a e b são indicados por Ea , Eb ,

Aa e Ab , respectivamente. Os deslocamentos relativos correspondem aos alongamentos de cada

faixa, enquanto os deslocamentos absolutos correspondem aos deslocamentos pontuais.

Carga: PAB P 1 PBC P 1 + P 2

Comprimento: LAB a LBC b

Mód. Young: EAB Ea EBC Eb

Área da seção: AAB Aa ABC Ab

Desloc. Relativo:  AB - ( P 1. a )/( Ea.Aa )  BC - [( P 1 + P 2 ). b ]/( Eb.Ab )

Desloc. Absoluto:^  A =^  AB +^  BC =^ - ( P 1. a )/( Ea.Aa )^ -^ [( P 1 +^ P 2 ). b ]/( Eb.Ab )

B =  BC = - [( P 1 + P 2 ). b ]/( Eb.Ab )

C = 0

(c) O alongamento produzido por cada trecho infinitesimal dx é calculado por:

x

x

EA

Pdx

d =

onde Px é a carga atuante no elemento infinitesimal e Ax a sua área da seção transversal. Assim,

o cálculo da função deslocamento da barra é dado por:

x

x

x x

EA

Pdx d 0 0

onde x é um ponto qualquer em que se queira calcular o deslocamento total devido à carga

distribuída.

Exercício 1. 3 : [Hibbeler, pág. 23] A barra mostrada na Figura 1. 3 tem área de seção transversal

quadrada com 40 mm de profundidade e largura. Se uma força axial de 800 N for aplicada ao

logo do eixo que passa pelo centróide da área da seção transversal da barra, determine a tensão

normal média e a tensão de cisalhamento média que agem no material ao longo do plano a - a e

do plano b - b.

Figura 1. 3 : Estado de tensão inclinado.

Solução:

Exercício 1. 4 : [Hibbeler, pág. 24] A escora de madeira mostrada na Figura 1. 4 está suspensa

por uma haste de aço de 10 mm de diâmetro que está presa na parede. Considerando que a

escora suporta uma carga vertical de 5 kN, calcule a tensão de cisalhamento média na haste e ao

longo dos dois planos sombreados da escora, um dos quais é indicado como abcd.

Figura 1. 4 : Ação de escora de madeira sobre haste de aço.

Solução:

Exercício 1. 6 : [Hibbeler, pág. 35] Os dois elementos estão interligados por pinos em B

conforme apresenta a Figura 1. 6 , que também apresenta vistas em detalhe dos apoios em A e B.

Se a tensão admissível de cisalhamento para os pinos for  adm = 90 MPa e a tensão de tração

admissível para a haste CB for (  t ) adm = 115 MPa, determine, com aproximação de 1 mm, o

menor diâmetro dos pinos A e B e o diâmetro da haste CB necessários para suportar a carga.

Figura 1. 6 : Estrutura isostática triarticulada.

Solução:

Exercício 1. 8 : [Hibbeler, pág. 37] A haste suspensa está apoiada em sua extremidade por um

disco circular fixo acoplado como mostra a Figura 1. 8. Se a haste passar por um orifício de

40 mm de diâmetro, determine o diâmetro mínimo exigido para a haste e a espessura mínima do

disco necessária para suportar a carga de 20 kN. A tensão normal admissível para a haste é

 adm = 60 MPa e a tensão admissível de cisalhamento para o disco é  adm = 35 MPa.

Figura 1. 8 : Disco submetido a cisalhamento.

Solução:

Exercício 1. 10 : [Hibbeler, pág. 38] A barra rígida mostrada na Figura 1. 10 é sustentada por uma

haste de aço AC de 20 mm de diâmetro e um bloco de alumínio com área de seção transversal de

1.800 mm

2

. Os pinos de 18 mm de diâmetro em A e C estão submetidos a cisalhamento simples.

Se as tensões de ruptura do aço e do alumínio forem (  aço ) rup = 680 MPa e ( al ) rup = 70 MPa,

respectivamente, e a tensão de ruptura por cisalhamento para cada pino for  rup =900 MPa,

determine a maior carga P que pode ser aplicada à barra. Aplique um fator de segurança FS = 2.

Figura 1. 10 : Estrutura isostática em aço e alumínio.

Solução:
