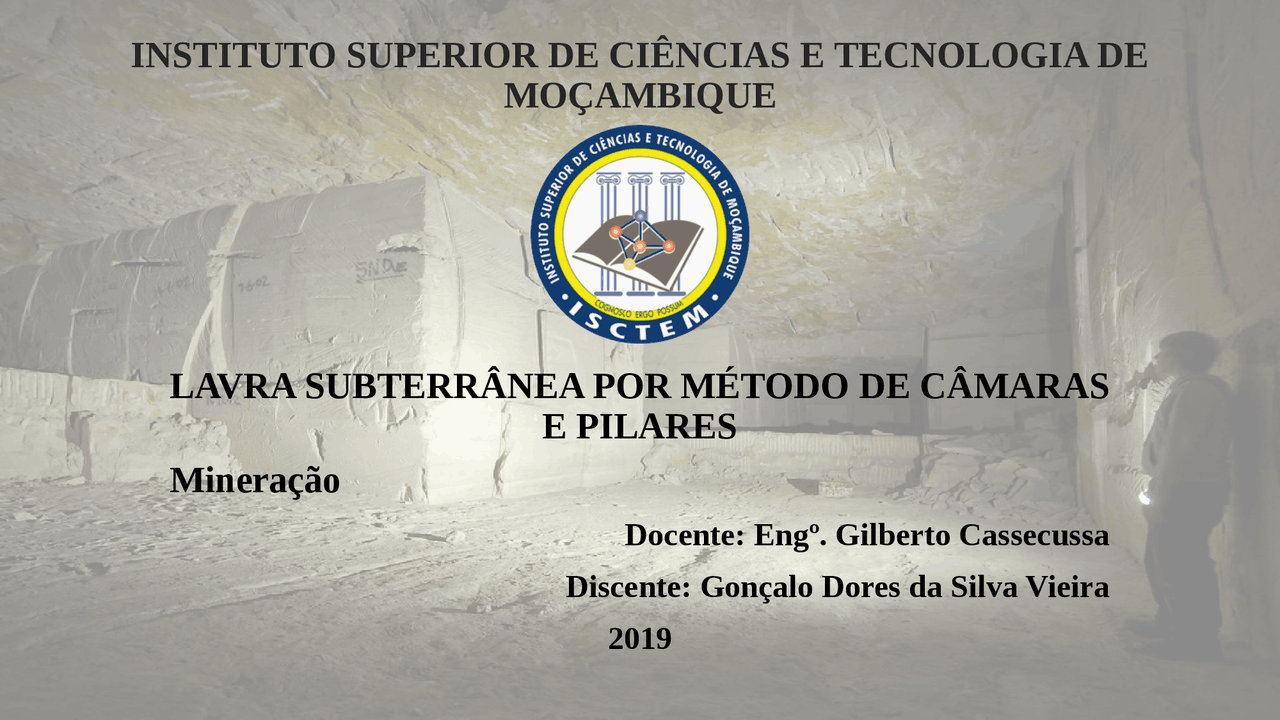

INSTITUTO SUPERIOR DE CIÊNCIAS E TECNOLOGIA DE

MOÇAMBIQUE

LAVRA SUBTERRÂNEA POR MÉTODO DE CÂMARAS

E PILARES

Mineração

Docente: Engº. Gilberto Cassecussa

Discente: Gonçalo Dores da Silva Vieira

ÍNDICE

 - 1. INTRODUÇÃO - 2. OBJECTIVOS - 3. MÉTODO DE LAVRA - 3.1. LAVRA A CÉU ABERTO - 3.2. LAVRA SUBTERRÂNEA

• 4. MÉTODO DE CÂMARAS E PILARES - 4.1. PARÂMETROS PARA DETERMINAÇÃO DA RESISTÊNCIA DOS PILARES - 4.2. ESPECIFICAÇÕES - 4.3. CÂMARAS COM PILARES SISTEMÁTICOS - 4.4. CÂMARAS COM PILARES OCASIONAIS
• 5. VARIANTES DO MÉTODO - 5.1. CÂMARAS COM PILARES CLÁSSICO - 5.2. STEP MINING - 5.3. POST-PILLAR MINING - 6. APLICABILIDADE
     • 7. TRANSPORTE E CARREGAMENTO
     • 8. VANTAGENS DO MÉTODO
       • 9. DESVANTAGENS DO MÉTODO
     • 10. CONCLUSÃO

2. OBJECTIVOS

GERAL

Compreensão do funcionamento dos métodos de Lavra Subterrânea,

concretamente do método de Câmaras e Pilares.

ESPECÍFICO

Distinguir o método de Câmaras e Pilares dos outros métodos de Lavra

Subterrânea através de um estudo aprofundado sobre os seus

procedimentos e identificação das vantagens e desvantagens da sua

aplicação.

3. MÉTODO DE LAVRA

A escolha do método de lavra é uma das decisões mais importantes que

são tomadas durante o estudo de viabilidade económica.

Na fase de planeamento, a selecção é baseada em critérios geológicos,

sociais, geográficos e ambientais, todavia as condições de segurança e

higiene devem ser garantidas durante toda a vida útil da mina.

3.1. LAVRA A CÉU ABERTO

É uma actividade que consiste na extracção de minerais localizados em baixas

profundidades ou jazigos aflorantes.

É um método de bancos em cava ou encostas dependente das condições

topográficas do terreno, onde a profundidade máxima da cava dependerá

directamente do teor e da relação estéril/minério, como também, as dimensões

das plataformas de trabalho dependerão da produção e da conveniência dos

equipamentos.

3.1. LAVRA A CÉU ABERTO

 Open-pit mining – pode ser de lavras por bancado onde encontramos do

tipo encosta ou em cava, e pode ser também de rochas ornamentais, onde

encontramos por bancadas altas ou baixas, e por matacões.

 Strip mining – é o método por tiras, onde existe uma tira lavrada e

recuperada, uma tira lavrada, uma tira em lavra e uma a ser lavrada.

 Pláceres mining – pode ser por bateamento (garimpo), calhas e represas,

lavra por desmonte hidráulico e lavra por dragagem.

3.2. LAVRA SUBTERRÂNEA

4. MÉTODO DE CÂMARAS E PILARES

No método câmaras e pilares, realiza-se o desmonte do minério de

maneira parcial, deixando abandonadas partes do mesmo na forma de

pilares que servem para sustentar o tecto.

Deve-se desmontar a maior quantidade possível de minério, ajustando

as secções das câmaras e dos pilares às cargas que devem resistir.

Material que o constitui;

Descontinuidades geológicas;

Orientação e resistência ao corte (cisalhamento);

Forma geométrica e tamanho do pilar.

4.1. PARÂMETROS PARA DETERMINAÇÃO

DA RESISTÊNCIA DOS PILARES

4.2. ESPECIFICAÇÕES



Potência do corpo de minério <60 m;

 Forma do corpo de minério tabular;

 Mergulho do corpo de minério menor/igual a 45º, de

preferência plana;

 Vão das câmaras baseadas na segurança do suporte;



Tamanho do pilar baseado na REM e carregamento suportado;

 Rocha competente > 70%;

4.4. CÂMARAS COM PILARES

OCASIONAIS

 A característica principal é deixar pilares em zonas estéreis ou de menor teor no

depósito ou em zonas com problemas de estabilidade de tecto;

 Essa irregularidade na geometria do método impede a normalização do sistema

de explotação e com isso sobe o custo de explotação

 Em minas profundas os pilares ocasionais são causa de forte concentração de

tensões ;

 É um método antiquado e só é aplicável em condições muito favoráveis.

5. VARIANTES DO MÉTODO

Variações geológicas originam diferentes variações do método.

O método de câmaras e pilares divide se em três variantes,

nomeadamente:

 Câmaras e Pilares Clássico;

 Step Mining;

 Post-Pilar Mining.

5.1. CÂMARAS E PILARES CLÁSSICO

5.2. STEP MINING
