Laudo de Aterramento
(
Documento:
Data
Pag.
01 de Setembro de 2020
Sumário
1. Introdução ............................................................................................................................. 1
2. Objetivo ................................................................................................................................. 1
3. Pessoal Envolvido ................................................................................................................... 1
4. Dados da Empresa / Local de Trabalho; .................................................................................. 2
5. Normas Aplicáveis .................................................................................................................. 2
6. Valor adotados por normas: ................................................................................................... 2
7. Instrumento utilizado: ............................................................................................................ 2
7.1 Certificado de calibração do Terrômetro ............................................................................ 3
8. Metodologia ........................................................................................................................... 5
9. Resultados .............................................................................................................................. 5
10. Ressalvas ............................................................................................................................ 8
1. Introdução
Este laudo em questão, tem por característica principal apresentar os resultados da análise
realizada no dia 27 de agosto de 2020, do aterramento que fora instalado no setor da
balança e aferido os pontos do setor de abastecimento do tanque no Posto de Combustível
da Empresa.
2. Objetivo
Neste, apresentamos e atestamos as condições técnicas da malha de aterramento do
sistema de proteção instalado nos setor de descarga do posto de combustível realizados na
Usina Raízen – Serra na Região de Ibaté-SP.
3. Pessoal Envolvido
NOME
EMPRESA
Registro ou CNPJ
Francisco E. dos Anjos
Souza
Souza Engenharia
CREA-SP:5070222118
Guilherme Peripato
Alves
Peripato Engenharia
Elétrica & Consultoria
CREA-SP/MG:5070318448
Bruna
Nova Gerencial
CNPJ 07.273.005/0001-37
João e Dota
JD Manutenções
Elétricas
CNPJ 21.3297600001/17
pf3
pf4
pf5
pf8

Pré-visualização parcial do texto

Baixe Laudo SPDA com ensaios em campo e outras Resumos em PDF para Engenharia Elétrica, somente na Docsity!

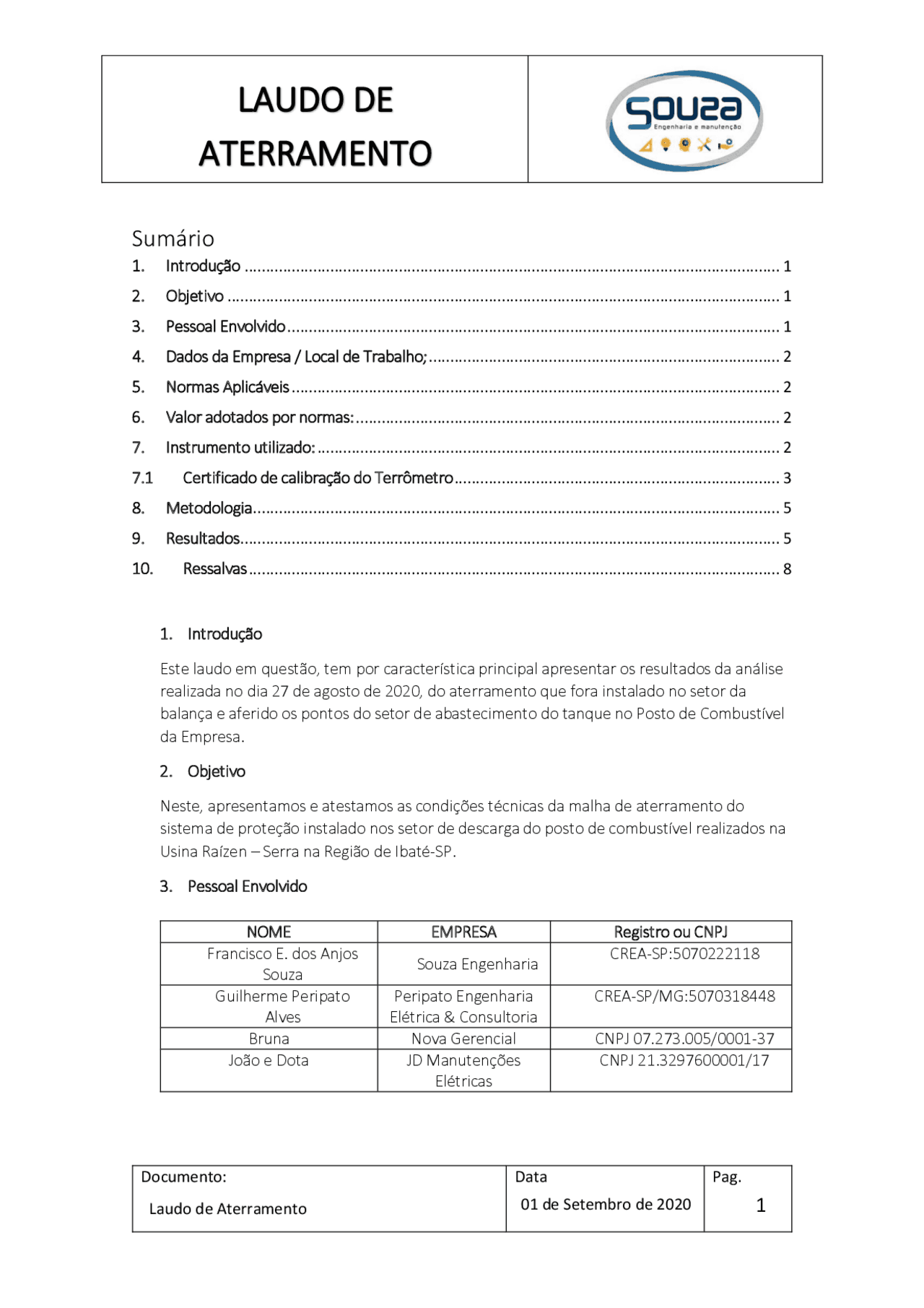

Laudo de Aterramento

Documento: Data Pag.

01 de Setembro de 2020 1

Sumário

  1. Introdução ............................................................................................................................. 1
  2. Objetivo ................................................................................................................................. 1
  3. Pessoal Envolvido ................................................................................................................... 1
  4. Dados da Empresa / Local de Trabalho; .................................................................................. 2
  5. Normas Aplicáveis .................................................................................................................. 2
  6. Valor adotados por normas: ................................................................................................... 2
  7. Instrumento utilizado: ............................................................................................................ 2

7.1 Certificado de calibração do Terrômetro ............................................................................ 3

  1. Metodologia........................................................................................................................... 5
  2. Resultados.............................................................................................................................. 5
  3. Ressalvas ............................................................................................................................ 8
    1. Introdução

Este laudo em questão, tem por característica principal apresentar os resultados da análise realizada no dia 27 de agosto de 2020, do aterramento que fora instalado no setor da balança e aferido os pontos do setor de abastecimento do tanque no Posto de Combustível da Empresa.

  1. Objetivo

Neste, apresentamos e atestamos as condições técnicas da malha de aterramento do sistema de proteção instalado nos setor de descarga do posto de combustível realizados na Usina Raízen – Serra na Região de Ibaté-SP.

  1. Pessoal Envolvido

NOME EMPRESA Registro ou CNPJ Francisco E. dos Anjos Souza Souza Engenharia

CREA-SP:

Guilherme Peripato Alves

Peripato Engenharia Elétrica & Consultoria

CREA-SP/MG:

Bruna Nova Gerencial CNPJ 07.273.005/0001- João e Dota JD Manutenções Elétricas

CNPJ 21.3297600001/

Laudo de Aterramento

Documento: Data Pag.

01 de Setembro de 2020 2

  1. Dados da Empresa / Local de Trabalho; Usina da Serra – Grupo Raízen Energia S.A. Endereço: Área 1 - Fazenda da Serra - Zona Rural, SP CNPJ: 08.070.508/0125-
  2. Normas Aplicáveis 5.1 NBR-5410/2004: Instalações elétricas de Baixa Tensão 5.2 NBR-5419/2015: Sistema de Proteção contra Descargas Atmosféricas 5.3 NBR- 15749/2009: Medição de resistência de aterramento e de potenciais na superfície do solo em sistemas de aterramento.
  3. Valor adotados por normas: Adotando a medida dos cabos de aferição de 15, 10 e 15 metros, aonde o eletrodo de potencial S no mesmo sentido do eletrodo de corrente H, sob ensaio, para solos argilosos, arenosos, humanos e solo calcário. Realizado as aferições e baseado na NBR5419/2015 e NBR15749/2009, em diversos pontos analisado, os valores dos laudos respectivos e calculados, usando como base as medidas de: a) Acima de 10,0 Ω, considerada uma resistência desprezível, sujeito a reavaliação ou reforma do aterramento. b) Entre 1,0 Ω e 10,0 Ω consideradas moderadas, passíveis de análise ou aterramento adequado dependendo do local. c) Abaixo de 1,0 Ω consideradas importantes, resistência admissível como em bom estado e até mesmo para sistema SPDA. OBS: A NBR 5419, não traz nenhum valor máximo ou mínimo em particular.
  4. Instrumento utilizado: Terrômetro: Minipa Modelo:1520D Descrição: Medidor de Aterramento e Resistividade do solo Escalas: 20 Ω, 200 Ω, 20k Ω

Figura 1 Medição por queda de Potencial

Laudo de Aterramento

Documento: Data Pag.

01 de Setembro de 2020 4

Laudo de Aterramento

Documento: Data Pag.

01 de Setembro de 2020 5

  1. Metodologia Método utilizado, por queda de potencial conforme figura 1, prática e grau de confiabilidade. Metodologia utilizada especialmente em equipamento como terrômetros, por exemplo. Este método consiste em basicamente administrar a circulação de uma corrente através da malha de tensão entre os pontos fixados E, S e H conforme figura 1, e valor de resistência ôhmica de aterramento. Utilizando o critério, seja 10m≈66,667% correspondente a 15m (total fornecido pelo equipamento), com tensão de até 200V até 2kW. Utilizando um eletrodo, denominado aqui de “eletrodo auxiliar de potencial”, terra de referência ou terra remoto, sendo que para indústria, consideramos como ideal a faixa de 1,0 Ω a 5,0 Ω.
  2. Resultados Todas as aferições foram realizadas e executadas nos pontos visíveis da malha geral de aterramento conforme apresentação neste documento, como referência, além de descobertas locais, através de averiguações e levantamentos. A malha de aterramento, numa visão geral, no setor de descarga de combustível do posto, possui baixa resistência de aterramento, o que pode ser considerado neste documento. Constatamos que entre as malhas apresentaram média

de 1,51 Ω, ou seja LAUDO DE ATERRAMENTO APROVADO COM RESSALVAS válido entre 1 a 3

anos dependendo da política de manutenção da empresa.

Figura 2 localização do ponto medido

Laudo de Aterramento

Documento: Data Pag.

01 de Setembro de 2020 7

Figura 4 Distância variável do eletrodo de tensão [d1]: 66,67%= 10,00m

Figura 6 Distância variável do eletrodo de tensão [d2]: 61,67%= 9,30m

Figura 5 Distância variável do eletrodo de tensão [d3]: 56,67%= 8,65m

Laudo de Aterramento

Documento: Data Pag.

01 de Setembro de 2020 8

  1. Ressalvas

É necessário que seja providenciado a conectividade da malha de aterramento do ponto de descarga de combustível do posto ao barramento de equipotencialização (BEP) da instalação elétrica. Providenciar também SPDA não existente da estrutura do posto.

ART: 28027230201034658
