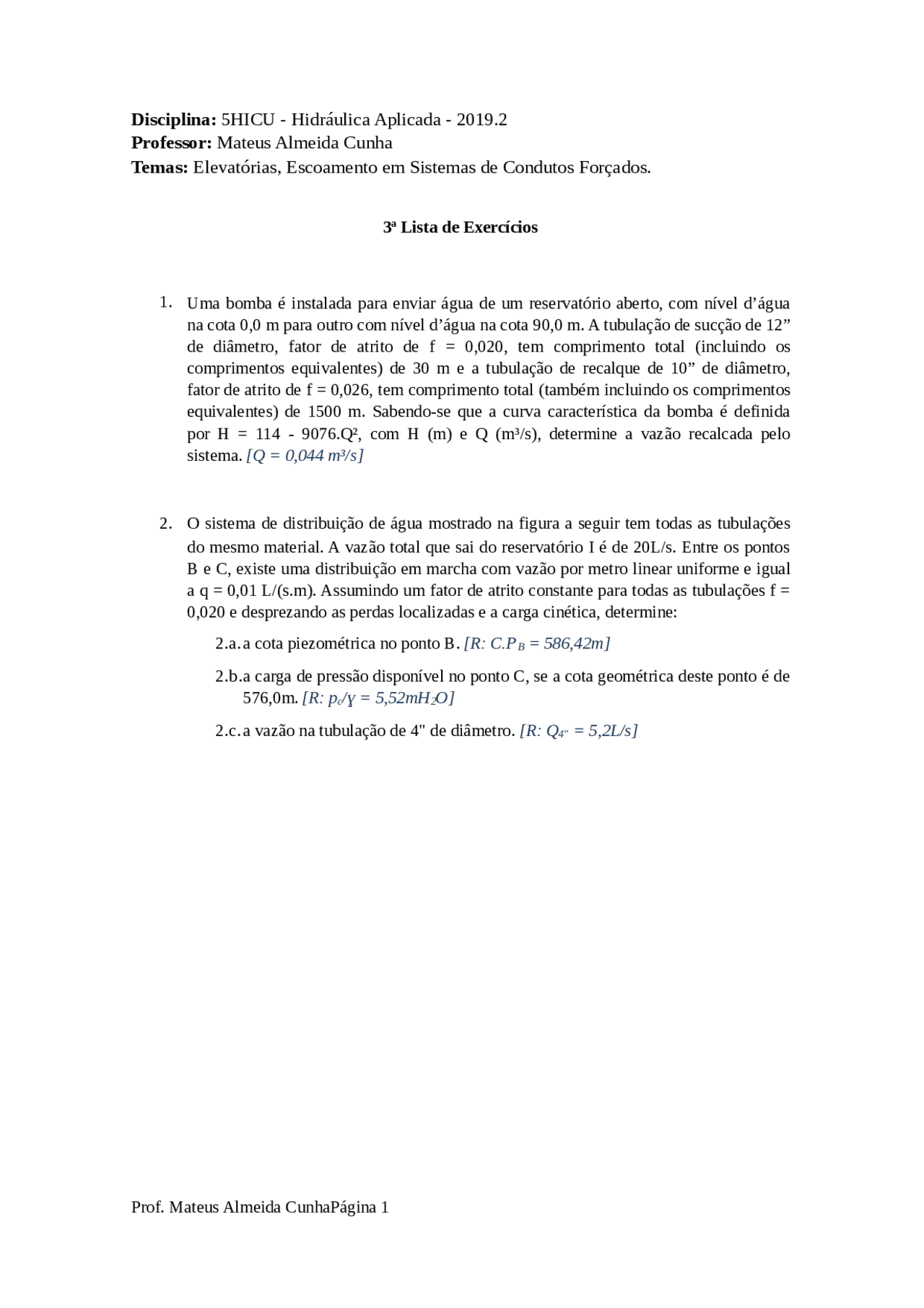

Disciplina: 5HICU - Hidráulica Aplicada - 2019.2
Professor: Mateus Almeida Cunha
Temas: Elevatórias, Escoamento em Sistemas de Condutos Forçados.
3ª Lista de Exercícios
1. Uma bomba é instalada para enviar água de um reservatório aberto, com nível d’água
na cota 0,0 m para outro com nível d’água na cota 90,0 m. A tubulação de sucção de 12”
de diâmetro, fator de atrito de f = 0,020, tem comprimento total (incluindo os
comprimentos equivalentes) de 30 m e a tubulação de recalque de 10” de diâmetro,
fator de atrito de f = 0,026, tem comprimento total (também incluindo os comprimentos
equivalentes) de 1500 m. Sabendo-se que a curva característica da bomba é definida
por H = 114 - 9076.Q², com H (m) e Q (m³/s), determine a vazão recalcada pelo
sistema. [Q = 0,044 m³/s]
2. O sistema de distribuição de água mostrado na figura a seguir tem todas as tubulações
do mesmo material. A vazão total que sai do reservatório I é de 20L/s. Entre os pontos
B e C, existe uma distribuição em marcha com vazão por metro linear uniforme e igual
a q = 0,01 L/(s.m). Assumindo um fator de atrito constante para todas as tubulações f =
0,020 e desprezando as perdas localizadas e a carga cinética, determine:
2.a. a cota piezométrica no ponto B. [R: C.PB = 586,42m]
2.b.a carga de pressão disponível no ponto C, se a cota geométrica deste ponto é de
576,0m. [R: pc/ɣ = 5,52mH2O]
2.c. a vazão na tubulação de 4" de diâmetro. [R: Q4" = 5,2L/s]
Prof. Mateus Almeida CunhaPágina 1
pf3

Pré-visualização parcial do texto

Baixe Lista de Exercícios de Hidráulica Aplicada - 5HICU - 2019.2 e outras Exercícios em PDF para Hidráulica, somente na Docsity!

Disciplina: 5HICU - Hidráulica Aplicada - 2019.

Professor: Mateus Almeida Cunha

Temas: Elevatórias, Escoamento em Sistemas de Condutos Forçados.

3ª Lista de Exercícios

  1. (^) Uma bomba é instalada para enviar água de um reservatório aberto, com nível d’água na cota 0,0 m para outro com nível d’água na cota 90,0 m. A tubulação de sucção de 12” de diâmetro, fator de atrito de f = 0,020, tem comprimento total (incluindo os comprimentos equivalentes) de 30 m e a tubulação de recalque de 10” de diâmetro, fator de atrito de f = 0,026, tem comprimento total (também incluindo os comprimentos equivalentes) de 1500 m. Sabendo-se que a curva característica da bomba é definida por H = 114 - 9076.Q², com H (m) e Q (m³/s), determine a vazão recalcada pelo sistema. [Q = 0,044 m³/s]
  2. O sistema de distribuição de água mostrado na figura a seguir tem todas as tubulações do mesmo material. A vazão total que sai do reservatório I é de 20L/s. Entre os pontos B e C, existe uma distribuição em marcha com vazão por metro linear uniforme e igual a q = 0,01 L/(s.m). Assumindo um fator de atrito constante para todas as tubulações f = 0,020 e desprezando as perdas localizadas e a carga cinética, determine: 2.a. a cota piezométrica no ponto B. [R: C.P (^) B = 586,42m] 2.b.a carga de pressão disponível no ponto C, se a cota geométrica deste ponto é de 576,0m. [R: p (^) c/ɣ = 5,52mH 2 O] 2.c. a vazão na tubulação de 4" de diâmetro. [R: Q4" = 5,2L/s]
  1. No sistema adutor mostrado na figura a seguir, todas as tubulações são de aço soldado com algum uso, coeficiente de rugosidade de equação Hazen-Williams C = 120. O traçado impõe a passagem de tubulação pelo ponto B de cota geométrica 514,40m. O diâmetro do trecho CD é de 6" e a vazão descarregada pelo reservatório superior é de 26L/s. Dimensione os outros trechos, sujeito a: 2.d.a carga de pressão mínima no sistema deve ser de 2,0mH 2 O. 2.e. as vazões que chegam aos reservatórios E e D devem ser iguais.

Nota: Despreze as perdas de carga localizadas e as cargas cinéticas.

[R: DAB = 0,20m; DBC = 0,15m; DCE = 0,10m]
