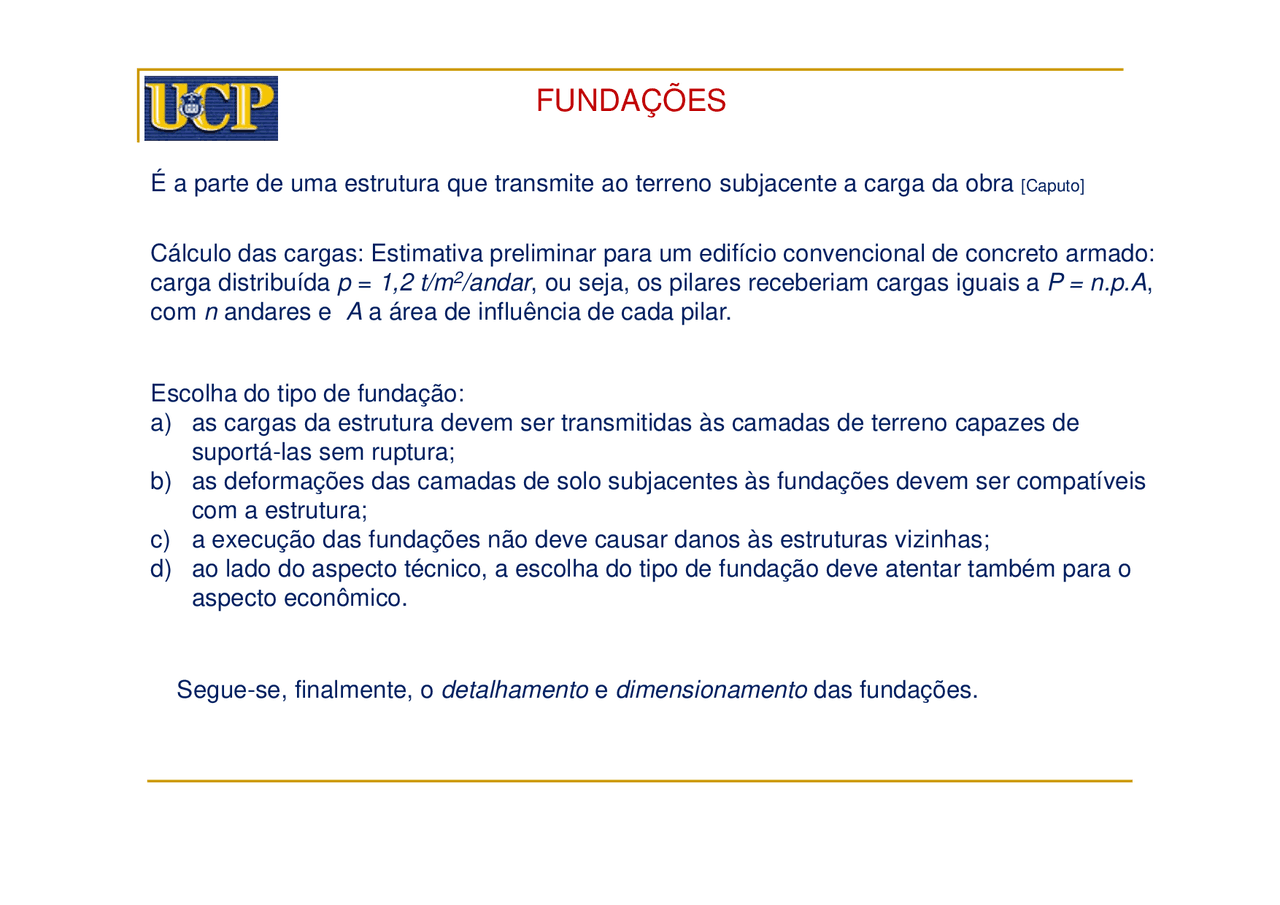

É a parte de uma estrutura que transmite ao terreno subjacente a carga da obra
[Caputo]
Cálculo das cargas: Estimativa preliminar para um edifício convencional de concreto armado:carga distribuída
p
1,2 t/m
2 /andar
, ou seja, os pilares receberiam cargas iguais a
P = n.p.A
com
n
andares e
A
a área de influência de cada pilar.
Escolha do tipo de fundação:a)
as cargas da estrutura devem ser transmitidas às camadas de terreno capazes desuportá-las sem ruptura; b)
as deformações das camadas de solo subjacentes às fundações devem ser compatíveiscom a estrutura; c)^
a execução das fundações não deve causar danos às estruturas vizinhas; d)
ao lado do aspecto técnico, a escolha do tipo de fundação deve atentar também para oaspecto econômico.
FUNDAÇÕES
Segue-se, finalmente, o
detalhamento
e^
dimensionamento
das fundações.
O Terreno de Fundação:Rochas: materiais consolidados, duros e compactos, podendo ser magmáticas, sedimentares e
metamórficas;
Blocos de rocha, matacões e pedras; Rochas alteradas: geralmente acima ou ao lado das rochas firmes, se comportando como
rochas, mas com vestígios de alteração;
Solos: materiais que se originam da meteorização das rochas pela
ação de agentes do intemperismo. Se permanecem nolocal de origem são
solos residuais.
Se sofrem a ação
de agentes transpotadores são os
solos
sedimentares. Se
forem de origem orgânica são os
solos de origem orgânica
a) Pedregulhos (76 mm
d
≥^
4,8 mm)
b) Areias (4,8 mm
d
≥^
0,05 mm). Podem
ser grossas, médias e finas; quanto à com-pacidade: fofas, medianamente compactase compactas; tem elevado ângulo de atritointerno
FUNDAÇÕES
Estratificação dos terrenos:
FUNDAÇÕES
Nível ou níveis dos lençóis freáticos:
FUNDAÇÕES
Aquíferos independentes
Fundações Superficiais:
Fundação excêntrica: a resultante das cargas aplicadas não passa pelo centro de gravidadeda base.
B I M L P B
p^
.. 2 .^
±
= Se a excentricidade da carga:
M P
e^
então:
^
±
=^
e B
L P B
p^
. 6
(^1). .
Fundação corrida: transmite a carga de um muro, de uma parede ou de uma fila de pilares.
Sapatas corridas
Vigas de fundação
Radier constituído por laje deconcreto armado; é flexível
Radier constituído por laje eviga; é rígido
Outros Tipos de Fundações
a)
Fundação Flutuante: a escavação de um volume de solo é o mesmo do peso equivalente^ ao da construção, mantendo, no terreno, o primitivo estado de pressões. Reduz osrecalques em solos muito compressíveis. b)
Fundação sobre aterro compactado: É a remoção do solo pouco resistente, o qual, a seguir,^ é redepositado em camadas e convenientemente compactado. Trata-se de um recurso enão de um tipo de fundação, podendo ser vantajoso em alguns casos.c) Fundação em blocos arrumados: Aplica-se especialmente para fundações em obras
marítimas (molhes e cais). Os blocos de pedra ou concreto são colocados no local dafundação por meio de equipamentos flutuantes.
d) Fundação em Concreto Submerso: É um processo de concretagem sob a água, evitando os esgotamentos, podendo ser uma solução econômica ao
problema de fundações abaixo do nível d’água. Opera-se dentro de um recinto contínuo deestacas-prancha ou caixão sem fundo. A água não pode ter substâncias que impeçam oprocesso de pega e aderência do cimento ao agregado.
Efeito da Subpressão: Em fundações abaixo do nível d’água, o empuxo deve sempre ser considerado, de valor
gggg a.
h a
sendo
h a
altura do lençol d’água acima da cota de fundação.
Fundações sobre Maciços Inclinados: As fundações devem se situar em planos horizontais, nãonecessariamente no mesmo nível, quando se tem maciçosrochosos ou terrosos inclinados, Locação de Fundações Adjacentes: Deve-se fazer uma análise de distribuição depressões, capacidade de carga e recalquespara minimizar os efeitos da construção deuma fundação ao lado de outra já existente.Uma regra empírica é mostrada ao lado,onde
b
é a largura da mais larga das sapatas.
Escolha do
tipo de
Fundação
CAPACIDADE DE CARGA DOS SOLOS
A pressão de ruptura ou capacidade de carga de um solo é a pressão
p
, que r
Aplicada ao solo causa sua ruptura
[Caputo].
Coeficientes de Segurança:
Fórmula de Rankine:
2
4
.^
p
r^
K
h
tg
h
p
γ^
^
=^
Pressão-limite de ruptura de Rankine
Solo não coesivo:Solo coesivo:
(^
.^
2
2
=^
p
p
r^
K
c tg
K
h
p
γ^
Se
o:^
c h
pr
4
.^
=
Estado Ativo Estado Passivo
Fórmula de Terzaghi
A fórmula anterior é para fundações corridas:
q
c
r^
N h N b N c
p^
. .
. .
.
γ
γ^
γ^
=
Para fundações de base quadrada de lado
2b:
q
c
rb^
N h N b N c
p^
. .
. .
. 8 , 0
.
. 3 , 1
γ
γ^
γ^ +
=
Para fundações de base circular de raio
r:
q
c
rr^
N h N r N c
p^
. .
. .
. 6 , 0
.
. 3 , 1
γ
γ^
γ^ +
=
Para fundações de base retangular (b<a):
q
c
rg^
N h N b N c
p^
. .
. . (^45) , 0
.
. 1 , 1
γ
γ^
γ^ +
=
Fórmula de Terzagui:
As fórmulas empíricas apresentadas referem-se a
ruptura generalizada.
Quando se tem
ruptura localizada,
os fatores a usar serão
N
’, Nc
’^ e N γ
’q^ ,
adotando-se
’^ dado por
e^
Os valores de N’. são
obtidos entrando-se com
’^
nas linhas cheias ou com
nas linhas tracejadas.
ϕ^
tg
tg
- 3 '=
c
c^
'^ =
para solos coesivos, com
o:
h
c
pr
.
. 7 , 5
γ
=
para areias (c = 0
o):
q
r^
N h
N b
p
. .
.
.^
γ
γ^
γ^
=
Abaixo do nível d’água, usar opeso específico do solo submerso Fórmulas de Skempton
(para fundações corridas de comprimento
L^
e largura
2b
)^ :
^
^
=^
h b
b L
N
c^
. 10 1
. 2
5
Para fundações quadradas e circulares :
N
