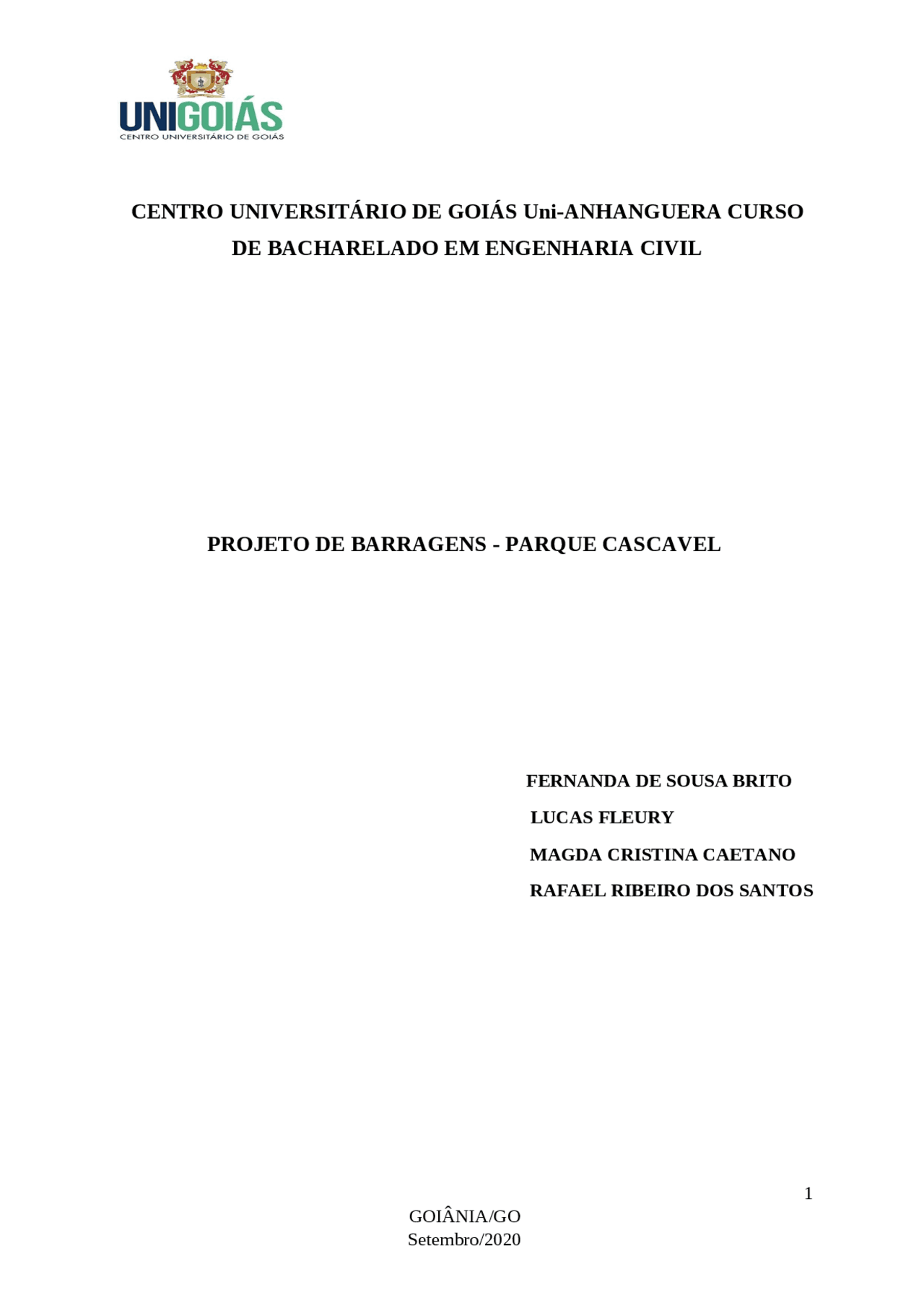

GOIÂNIA/GO
Setembro/
CENTRO UNIVERSITÁRIO DE GOIÁS Uni-ANHANGUERA CURSO
DE BACHARELADO EM ENGENHARIA CIVIL
PROJETO DE BARRAGENS - PARQUE CASCAVEL
FERNANDA DE SOUSA BRITO
LUCAS FLEURY
MAGDA CRISTINA CAETANO
RAFAEL RIBEIRO DOS SANTOS
Data da entrega: / / Data da aprovação: / / Prof.: Eng. Elias Toledo
FERNANDA DE SOUSA BRITO
LUCAS FLEURY
MAGDA CRISTINA CAETANO
RAFAEL RIBEIRO DOS SANTOS
PROJETO DE BARRAGEM DO PARQUE CASCAVEL
Projeto de regularização de barramento existente, apresentado ao Centro Universitário de Goiás Uni- ANHANGUERA, como requisito parcial para avaliação da disciplina de Barragens, Contenção e Estabilidade de Taludes.
1. LOCAL A SER TRABALHADO
Parque Cascavel. R. do Parque, 135 - Jardim Atlântico, Goiânia - GO, 74343- Coordenadas: 16°43’51’’S 49°17’36’’W
2. FINALIDADE DO BARRAMENTO Paisagismo e lazer. 3. ARÉA INUNDADA Figura 01 – Área inundada Fonte: Google Earth
Figura 02 – Bacia Hidrográfica do Rio Meia Ponte Fonte: Google Earth
4. METODO DE MEDIÇÃO DO VOLUME O metodo que será utilizado para a medição do volume e o cálculo das seções, será o georreferenciamento através da utilização dos softwares Global Mapper e AutoCAD. 5. CURVAS DE NÍVEL Foram coletadas as curvas de nível do barramento para identificar as cotas de sua altitude.
A9 486,68 778,
A10 354,35 566,
TOTAL 8.656,52 13.850,
Figura 04 – Perfil usado para o cálculo do volume Fonte: Global Mapper/AutoCAD
7. VAZÃO DE ENTRADA Foi utilizado para medir a vazão de entrada o método do flutuador.
Figura 05 – Medição da vazão de entrada Fonte: Foto Materiais a serem utilizados: 1 Cronômetro 1 Flutuador (litro de refrigerante vazio) 2 Trena ( 1 de 5 metros e 1 de 50 metros) 2 Balizas Deste modo temos: MÉTODO FLUTUADOR Dados: 5,50 m Medição Tempo (s) 1ª 25 2ª 21 3ª 15 4ª 18 5ª 17 6ª 17 7ª 15 8ª 20 9ª 16 10ª 18 11ª 16 12ª 17 13ª 19 14ª 20 15ª 16
Qconsumo = 3.088,00 – 29,44 = 3.058,56 l/s Qesp = 4,32 l/s conforme encontrado na Bacia hidrográfica Para opter o índice de demanda é precisamos calcular a vazão de referência destinada ao barramento do parque cascavel. Qref = Qesp x Ad Qref = 4,32 l/s/km² x 14.525,32 km² = 62.749,38 l/s Com a vazão de referecia calculada podemos determinar o índice de demanda com o seguinte cálculo: i = Qconsumo x 100 Qref i = 3058,56 x 100 = 4,87 % 62749,
10. GESTÃO AMBIENTAL E SOLO LOCAL Conforme informações do Ministério das minas e energia (1983), na Folha SE. 22 de Goiânia a barragem do Parque Cascavel se enquadra no grupo Araxá, Folha SE-X-B, a área em sua maior parte tem sua formação geológica – Micaxistos e quartzitos. Tem-se o relevo ondulado ou levemente ondulado, com vegetação savana. Os solos predominantes são do tipo Latossolo, seguido por Argissolo. Nesta região identificam-se extensos interflúvios aplainados, configurando chapadas de topo tabular e relevos suavemente ondulados, com altitudes entre 720 a 900 m (CAMPOS et al., 2003). O padrão climático da região é fortemente sazonal, isto é, há uma forte concentração das chuvas nos período de novembro a março e déficit em relação a outros períodos (CAMPOS et al, 2003). 11. ANÁLISE ZAS, SOLO O Parque Cascavel está modelado sobre rochas metamórficas, em sua maioria pertencente ao Grupo Araxá, localmente, recobertas por formações detrito - lateríticas cenozóicas (CAMPOS et al., 2003). Predominância de Latossolo Vermelho, seguido por Argissolo.
Foi feito a Análise a montante e a jusante (ZAS), a montante percebemos desmatamento e erossão. O barramento sofre uma influência de carga de sólidos e solos, acarretando o assoreamento. A jusante apresenta instabilidade de encostas em alguns pontos, assoreamento e, atividades atrópicas impactando a Fauna do local. Caso ocorra um rompimento ou enchente da barragem ocorrerá danos a via com alto fluxo de automóveis e, residências próximas ao córrego cascavel.
12. PLUVIOMETRIA, Nmáximo. Com base nos dados do INMET, o maior volume de chuva em 2019 (ano usado como base), será de 54,1 mm por hora. Teremos então 54,1 multiplicado por 24 horas, resultando em 1298,4 mm por dia. Esse volume majorado é então multiplicado pela área alagada para obtermos o volume que poderá ser acrescentado ao barramento em caso de chuva. Figura 7: Tabela com dados do ano 2019 Fonte: INMET
