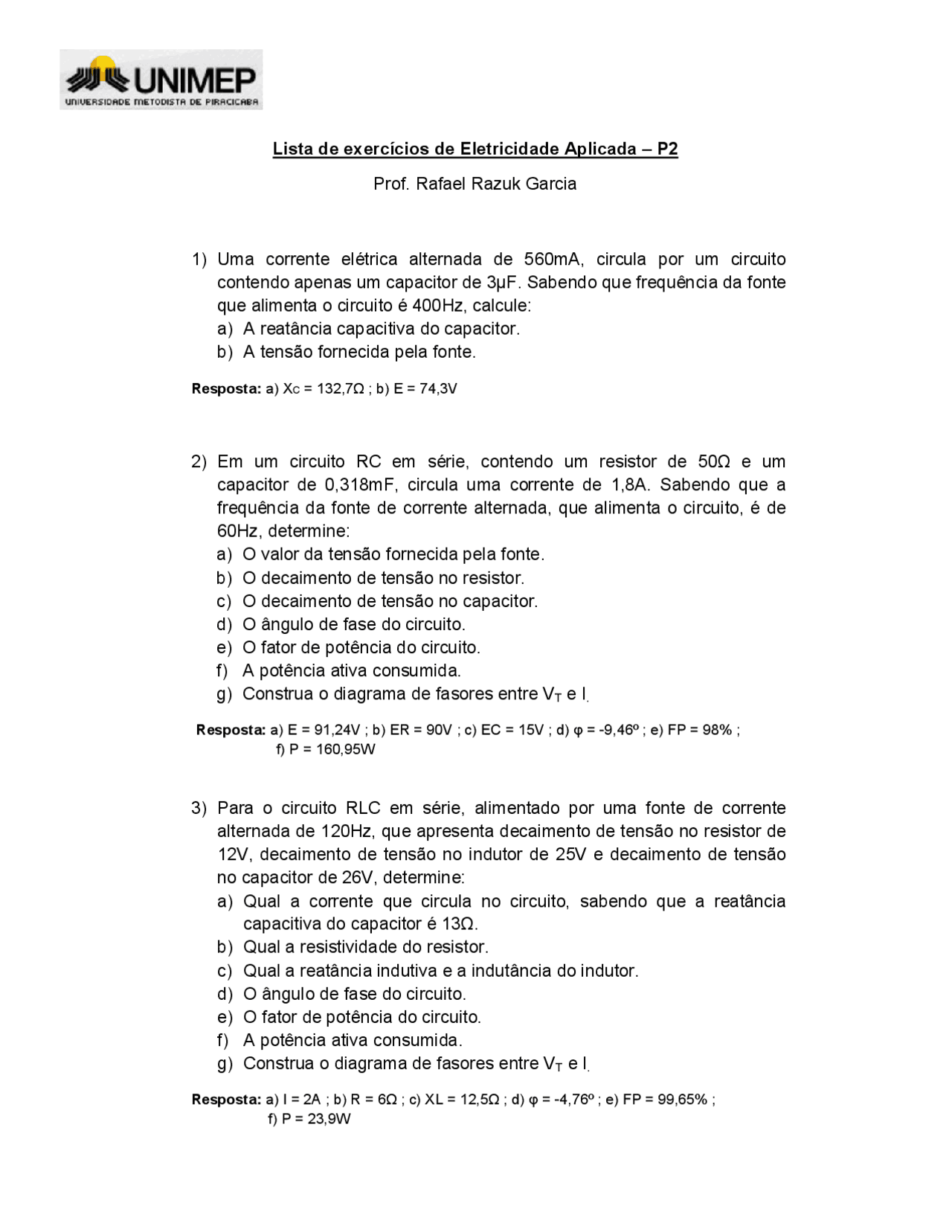

Lista de exercícios de Eletricidade Aplicada – P2
Prof. Rafael Razuk Garcia
1) Uma corrente elétrica alternada de 560mA, circula por um circuito
contendo apenas um capacitor de 3µF. Sabendo que frequência da fonte
que alimenta o circuito é 400Hz, calcule:
a) A reatância capacitiva do capacitor.
b) A tensão fornecida pela fonte.
Resposta: a) X
C
= 132,7Ω ; b) E = 74,3V
2) Em um circuito RC em série, contendo um resistor de 50Ω e um
capacitor de 0,318mF, circula uma corrente de 1,8A. Sabendo que a
frequência da fonte de corrente alternada, que alimenta o circuito, é de
60Hz, determine:
a) O valor da tensão fornecida pela fonte.
b) O decaimento de tensão no resistor.
c) O decaimento de tensão no capacitor.
d) O ângulo de fase do circuito.
e) O fator de potência do circuito.
f) A potência ativa consumida.
g) Construa o diagrama de fasores entre V
T
e I
.
Resposta: a) E = 91,24V ; b) ER = 90V ; c) EC = 15V ; d) φ = -9,46º ; e) FP = 98% ;
f) P = 160,95W
3) Para o circuito RLC em série, alimentado por uma fonte de corrente
alternada de 120Hz, que apresenta decaimento de tensão no resistor de
12V, decaimento de tensão no indutor de 25V e decaimento de tensão
no capacitor de 26V, determine:
a) Qual a corrente que circula no circuito, sabendo que a reatância
capacitiva do capacitor é 13Ω.
b) Qual a resistividade do resistor.
c) Qual a reatância indutiva e a indutância do indutor.
d) O ângulo de fase do circuito.
e) O fator de potência do circuito.
f) A potência ativa consumida.
g) Construa o diagrama de fasores entre V
T
e I
.
Resposta: a) I = 2A ; b) R = 6Ω ; c) XL = 12,5Ω ; d) φ = -4,76º ; e) FP = 99,65% ;
f) P = 23,9W
pf3

Pré-visualização parcial do texto

Baixe Exercícios de Eletricidade Aplicada e outras Exercícios em PDF para Eletrotécnica, somente na Docsity!

Lista de exercícios de Eletricidade Aplicada – P

Prof. Rafael Razuk Garcia

  1. Uma corrente elétrica alternada de 560mA, circula por um circuito contendo apenas um capacitor de 3μF. Sabendo que frequência da fonte que alimenta o circuito é 400Hz, calcule: a) A reatância capacitiva do capacitor. b) A tensão fornecida pela fonte.

Resposta: a) XC = 132,7Ω ; b) E = 74,3V

  1. Em um circuito RC em série, contendo um resistor de 50Ω e um capacitor de 0,318mF, circula uma corrente de 1,8A. Sabendo que a frequência da fonte de corrente alternada, que alimenta o circuito, é de 60Hz, determine: a) O valor da tensão fornecida pela fonte. b) O decaimento de tensão no resistor. c) O decaimento de tensão no capacitor. d) O ângulo de fase do circuito. e) O fator de potência do circuito. f) A potência ativa consumida. g) Construa o diagrama de fasores entre VT e I. Resposta: a) E = 91,24V ; b) ER = 90V ; c) EC = 15V ; d) φ = -9,46º ; e) FP = 98% ; f) P = 160,95W

  2. Para o circuito RLC em série, alimentado por uma fonte de corrente alternada de 120Hz, que apresenta decaimento de tensão no resistor de 12V, decaimento de tensão no indutor de 25V e decaimento de tensão no capacitor de 26V, determine: a) Qual a corrente que circula no circuito, sabendo que a reatância capacitiva do capacitor é 13Ω. b) Qual a resistividade do resistor. c) Qual a reatância indutiva e a indutância do indutor. d) O ângulo de fase do circuito. e) O fator de potência do circuito. f) A potência ativa consumida. g) Construa o diagrama de fasores entre VT e I.

Resposta: a) I = 2A ; b) R = 6Ω ; c) XL = 12,5Ω ; d) φ = -4,76º ; e) FP = 99,65% ; f) P = 23,9W

  1. Um gerador trifásico alimenta um circuito cujo fator de potência de 82%. Sabendo que as bobinas do gerador estão ligadas em estrela e apresentam tensão de fase 127V e corrente de fase 12A, calcule: a) Qual a corrente de linha do circuito. b) Qual a tensão de linha do circuito. c) Qual a potencia de fase. d) Qual a potencia útil consumida.

Resposta: a) I L = 12A ; EL = 220V ; PF = 1.524W ; P = 4.572W

  1. Num circuito em série, R=12Ω, XL =7Ω e XC=2Ω. Calcule a impedância, o ângulo de fase do circuito e a corrente da linha quando a tensão CA for de 110V. Calcule também todas os decaimentos de tensão e desenhe o diagrama de fasores para as tensões.

Resposta: Z= 13Ω; φ= 22,6°; I= 8,46A; E (^) R = 101,5V; EL= 59,2V; E (^) C = 16,9V

  1. Um circuito RLC em serie possui uma indutância 0,1H, um capacitor de capacitância 1,013μF e um resistor de 5Ω alimentados por uma fonte de tensão AC de 50V e 500Hz. Calcule as reatâncias indutiva e capacitiva, a impedância, o ângulo de fase, a corrente do circuito e desenhe o diagrama de fasores de tensão. Resposta: XL= 314Ω; XC = 314Ω; Z= 5Ω; φ= 0°; I= 10A; ER = 50V; EL= 3.140V; EC = 3.140V

  2. Uma fonte de tensão AC de 50V e 60Hz está alimentado um circuito RLC em série com R=3Ω, XL =6Ω e XC=2Ω. Calcule a potência aparente, a potência ativa, a potência reativa e o fator de potência do circuito. Desenhe o triângulo de fasores de tensão. Resposta: S=500VA; P=300W; Q=400VAR; FP=0,6 (indutivo).

  3. Um sistema 3ϕ equilibrado fornece em sua saída 34,2A e tensão de 208V. O fator de potência da carga alimentada é 89%. Calcule qual será potência aparente e a potencia ativa do sistema.

Resposta: S=12,3kVA; P=10,94kW;

  1. Um sistema 3ϕ equilibrado fornece em sua saída 34,2A e tensão de 208V. O fator de potência da carga alimentada é 89%. Calcule qual será
