Lista de exercícios de Eletricidade Aplicada – P1
Prof. Rafael Razuk Garcia

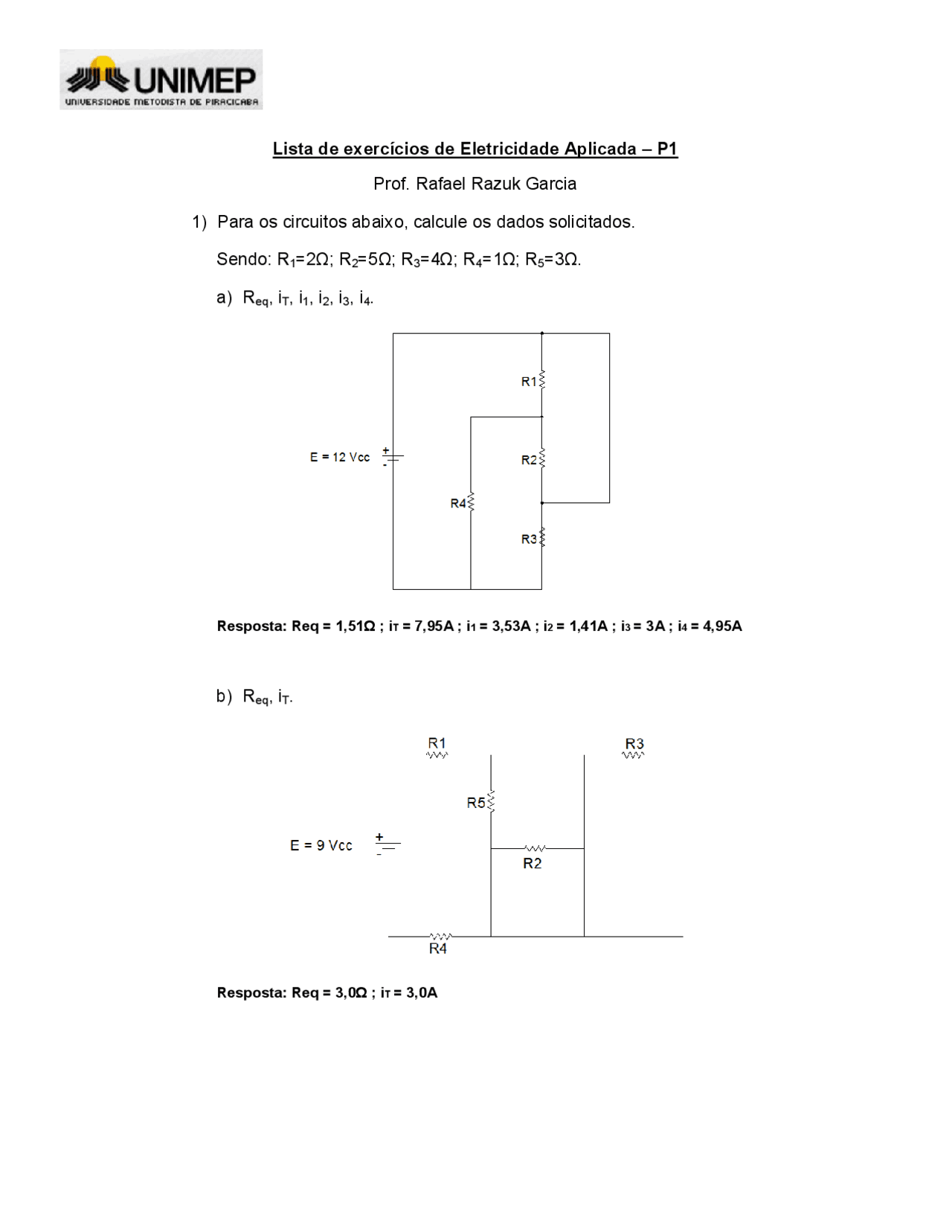

1) Para os circuitos abaixo, calcule os dados solicitados.
Sendo: R
1
=2Ω; R
2
=5Ω; R
3
=4Ω; R
4
=1Ω; R
5
=3Ω.
a) R
eq
, i
T
, i
1
, i
2
, i
3
, i
4
.
Resposta: Req = 1,51Ω ; i
T
= 7,95A ; i
1
= 3,53A ; i
2
= 1,41A ; i
3
= 3A ; i
4
= 4,95A
b) R
eq
, i
T
.
Resposta: Req = 3,0Ω ; i
T
= 3,0A
pf3
pf4
pf5

Pré-visualização parcial do texto

Baixe Exercícios de Eletricidade Aplicada - P1 e outras Exercícios em PDF para Eletrotécnica, somente na Docsity!

Lista de exercícios de Eletricidade Aplicada – P

Prof. Rafael Razuk Garcia

  1. Para os circuitos abaixo, calcule os dados solicitados.

Sendo: R 1 =2Ω; R 2 =5Ω; R 3 =4Ω; R 4 =1Ω; R 5 =3Ω.

a) Req, iT, i 1 , i 2 , i 3 , i 4.

Resposta: Req = 1,51Ω ; iT = 7,95A ; i 1 = 3,53A ; i 2 = 1,41A ; i 3 = 3A ; i 4 = 4,95A

b) Req, iT.

Resposta: Req = 3,0Ω ; iT = 3,0A

  1. Determine a resistência equivalente do circuito abaixo. Sendo: R 1 =5Ω; R 2 =10Ω; R 3 =3Ω.

Resposta: Req = 3,49Ω

  1. Em um gerador elementar, sabe-se que toda a região em que a espira de 83cm de comprimento, que movimenta-se a 150 rpm, está sob a ação de 3.500 Gauss. Considere o raio de giro da bobina como sendo de 10cm. a) Qual será a tensão instantânea quando a espira estiver deslocada 113° da origem? b) Qual será a tensão após 0,0153s? c) Qual será a tensão máxima gerada? d) Em que ângulos o gerador atingirá 32% da tensão máxima? e) Qual será o período da senóide gerada? f) Qual será a frequência do sinal de tensão?

Resposta: a) e = 0,42V ; b) e = 0,109V ; c) Emax = 0,456V ; d) Ɵ = 18,52º ; e) T = 0,4s ; f) f = 2,5Hz

  1. Em um gerador elementar, sabe-se que a espira possui 52cm de comprimento útil sob a ação de 0,5 Tesla. Sabendo-se que a velocidade angular da espira é de 420 rad/s. Considere o raio de giro da bobina como sendo de 15cm. a) Qual será a tensão instantânea quando a espira estiver deslocada 92° da origem? b) Qual será a tensão qual será a tensão no tempo 0,0135s? c) Qual será a tensão máxima gerada? d) Em que ângulos o gerador atingirá 67% da tensão máxima? e) Qual será o período da senóide gerada? f) Qual será a frequência do sinal de tensão?

Resposta: a) e = 16,36V ; b) e = -9,42V ; c) Emax = 16,38V ; d) Ɵ = 73,38º / 106,62º / 253,38º / 286,62º ; e) T = 0,0149s ; f) f = 66,84Hz

  1. Sendo a tensão instantânea de um circuito de corrente alternada dada por = 172. 450. Calcule

a) O período do sinal de tensão. b) A frequência do sinal de tensão. c) A tensão RMS do sistema. d) Qual será a tensão no tempo 0,12s. e) Explique, com suas palavras, o que representa a tensão RMS. f) Explique, com suas palavras, o que representa a tensão média.

Resposta: a) T = 0,0139s ; b) f = 71,62Hz ; c) E = 121,6V ; d) e = -96,11V ;

  1. Um circuito alimentado por uma fonte de corrente alternada de 50Hz, apresenta uma corrente eficaz 15mA circulando. Sabendo-se que este circuito possui apenas carga indutiva de indutância 0,6H, determine: a) Qual a reatância indutiva do circuito? b) Qual será o decaimento de tensão sobre a carga?

Resposta: a) XL = 188,5Ω ; EL = 2,8V

  1. Uma fonte de tensão de E=220V e f=60Hz, alimenta um indutor de cujo valor da indutância é 78H. Determine: a) O valor da corrente que circulará pelo circuito? b) Qual será a potencia aparente fornecida pela fonte?

Resposta: a) I = 7,48mA ; b) 1,645W

  1. Um circuito RL em série, alimentado por uma fonte de corrente alternada de 60Hz, apresenta decaimento de tensão no resistor de 24V e decaimento de tensão no indutor de 36V, quando circula uma corrente de 1,2A pelo circuito. Determine: a) O valor da resistência do resistor. b) O valor da reatância indutiva e da indutância do indutor. c) A tensão total que fonte fornece ao circuito para circular a corrente mencionada. d) Qual o ângulo de fase do circuito. e) Qual o fator de potência da circuito.

Resposta: a) R = 20Ω ; b) L = 79,6mH ; c) E = 46,9V ; d) φ = 56,3º ; e) cos φ = 0,

  1. Sabendo que a associação em série de um resistor de 50Ω e um indutor de 0,22H, alimentado por uma fonte de corrente alternada de 120V, gera uma corrente de 1,4A no circuito, determine: a) Qual a frequência do sinal de tensão da fonte. b) Qual o ângulo de fase do circuito. c) Qual o decaimento de tensão no resistor. d) Qual o decaimento de tensão no indutor. e) Qual o fator de potência do circuito. f) Qual a potencial ativa consumida. g) Construa o diagrama de fasores entre VT e VR.

Resposta: a) f = 50,4Hz ; b) φ = 54,3º ; c) ER = 70V ; e) EL = 97,4V; f) FP = 58%
