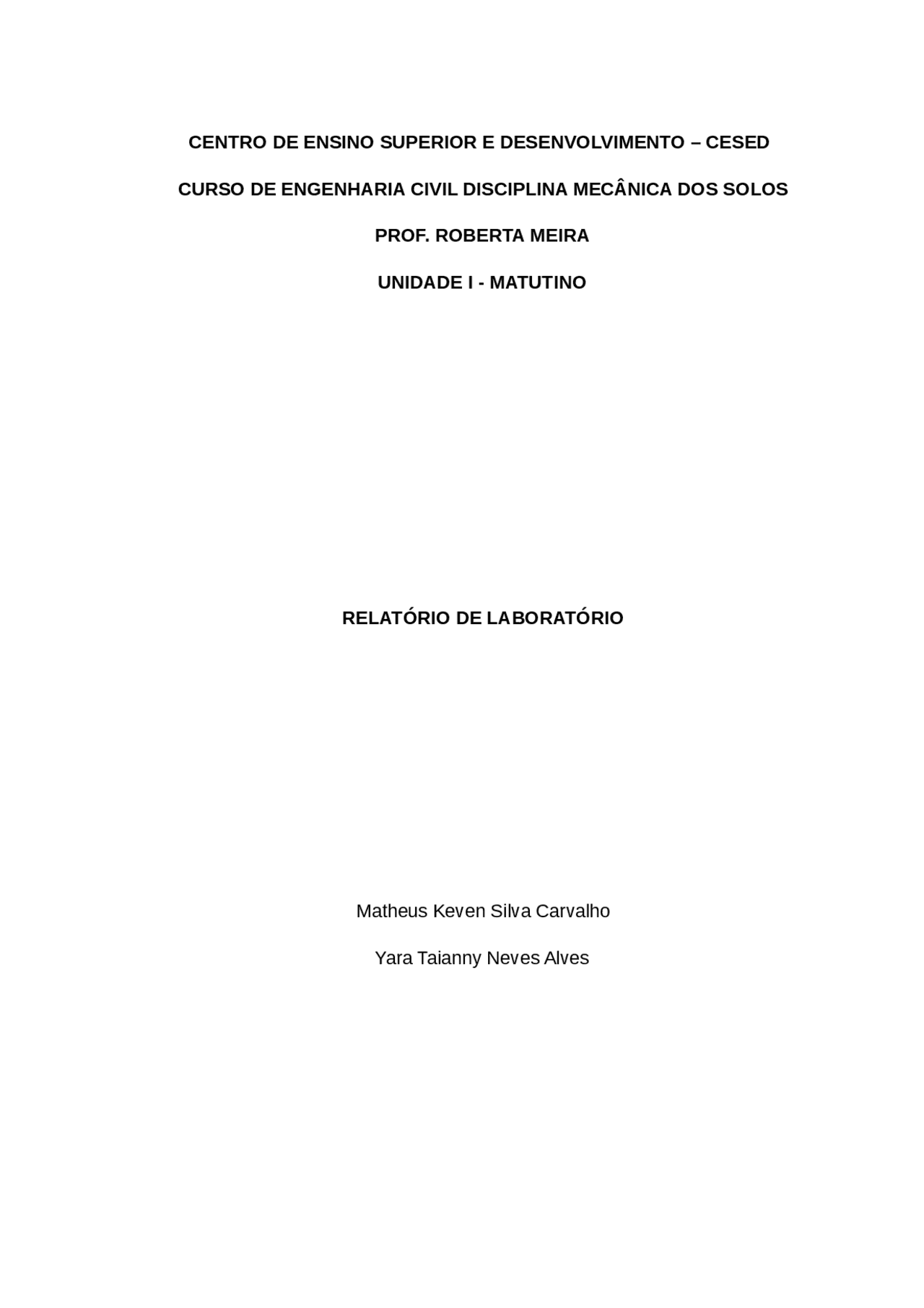

CENTRO DE ENSINO SUPERIOR E DESENVOLVIMENTO – CESED
CURSO DE ENGENHARIA CIVIL DISCIPLINA MECÂNICA DOS SOLOS
PROF. ROBERTA MEIRA
UNIDADE I - MATUTINO
RELATÓRIO DE LABORATÓRIO
Matheus Keven Silva Carvalho
Yara Taianny Neves Alves
Matheus Keven Silva Carvalho
Yara Taianny Neves Alves
RELATÓRIO DE LABORATÓRIO
Relatório de laboratório apresentado à
Disciplina de Mecânica dos Solos, do Curso de Engenharia Civil, sob a orientação da professora Roberta Meira, como requisito parcial para a avaliação da I Unidade da respectiva disciplina.
Orientador (a): Prof. Roberta Meira.
RESUMO
Trata-se de um relatório sobre os experimentos feito no laboratório, como parte integrante das atividades relativas ao componente curricular os alunos Matheus Keven e Yara Taianny do curso de Engenharia Civil da Faculdade de Ciências Sociais Aplicadas (FACISA). Os experimentos tiveram como objetivo identificar os coeficientes de uniformidade, coeficiente de curvatura, o diâmetro efetivo, distribuição granulométrica da amostra de solo em análise no experimento. Para observação e comprovação dos fatos foram feitos registros fotográficos e anotações, podendo assim obter de forma precisa as informações necessárias, que foram expostas durante a realização da aula.
Palavras-chave: Relatório, distribuição granulométrica, coeficientes, solo.
SUMÁRIO
- 2 OBJETIVO........................................................................................................................
- 3 INTRODUÇÃO..................................................................................................................
- 5 METODOLOGIA...............................................................................................................
- 5.1 Métodos
- 5.1.1 Peneiramento.................................................................................................................
- 6 RESULTADOS E DISCUSSÕES............................................................................................
- 6.1 Resultados......................................................................................................................
- 6.1.1 Curva Granulométrica.....................................................................................................
- 6.1.2 Coeficiente de uniformidade (CU)...................................................................................
- 6.1.3 Coeficiente de curvatura (CC).........................................................................................
- 6.1.
- 6.1.5 Umidade Rela�va do solo...............................................................................................
- 6.2 Discussões
- 7 CONCLUSÃO....................................................................................................................
- 8 ANEXOS...........................................................................................................................
- 9 REFERÊNCIAS..................................................................................................................
O ensaio de granulometria é o processo utilizado para a determinação da percentagem em peso que cada faixa especificada de tamanho de partículas representa na massa total ensaiada e, através dos resultados obtidos desse ensaio é possível a construção da curva de distribuição granulométrica, tão importante para a classificação dos solos bem como a estimativa de parâmetros para filtros, bases estabilizadas, permeabilidade, capilaridade etc. A determinação da granulometria de um solo pode ser feita apenas por peneiramento ou por peneiramento e sedimentação, se necessário.
Sabendo que esse estudo é de extrema importância, foi realizado em laboratório o método do peneiramento, seguindo o passo a passo necessário para a formação da tabela com os dados granulométricos e logo em seguida a construção da curva granulométrica, além de obter os coeficientes de uniformidade, o coeficiente de curvatura, e diâmetro efetivo das partículas em análise, para a obtenção das informações necessárias.
3 METODOLOGIA
Os materiais utilizados para realização dos experimentos, segue listados abaixo:
- Balança;
- Agitador mecânico;
- Jogo de peneiras de aço inox de mesh 4;16;30;40;50;100;200;
- Cápsula de porcelana;
- Mão de gral recoberta de borracha;
- Estufa;
- Pincel;
- Espátula;
- Bandejas metálicas;
- Cronômetro;
Métodos
- Peneiramento Inicialmente foi coletado 2000,0 gramas do material, em seguida, colocado em uma bandeja maior para ser realizado a homogeneização e o quarteamento com o intuito de se obter uma amostra representativa do mesmo, podendo ser o primeiro e o quarto ou o segundo e o terceiro. Sendo assim, foi retirado um total de 500, gramas de duas extremidades desse material.
Vale salientar que, para a realização do ensaio o material deve estar em temperatura ambiente e com a umidade relativa do ar.
A amostra foi transferida para uma cápsula de porcelana e com auxílio da mão de gral, ocorreu o destorroamento da amostra, para desfragmentar o material. Em seguida foi transferido para uma série de peneiras de inox com diâmetro inicial de 4,75mm e final de 0,074mm, na sequência de cima (maior diâmetro) para baixo (menor diâmetro) com fundo para coleta do material passante da peneira de mesh 200, colocou uma tampa para fechamento do sistema, e prendeu no agitador mecânico, agitando por 1 minuto. Então foi pesado a massa retida em cada peneira e a que ficou no fundo, obtendo os resultados da tabela 4.11.
Para determinar o teor de umidade , foi realizado o método da estufa. Quando se fez o quarteamento, anteriormente dito, as duas extremidades remanescentes foram utilizadas. Foram coletadas três amostras de solo e colocado na estufa a 109,50ºC, durante 24 horas para verificação da umidade.
variando em um intervalo pequeno, enquanto que, para valores maiores a curva granulométrica irá se abatendo e aumentando o intervalo de variação dos diâmetros.
É uma razão entre os diâmetros do grão correspondente a 60% e a 10% da porcentagem passante. Analisando o gráfico acima podemos constatar que seu CU é:
CU = d60/d10 = 2,94 (Muito Uniforme)
Coeficiente de curvatura (CC) Este coeficiente fornece a informação de como estar distribuído o tamanho das partículas de acordo com suas respectivas porcentagens. Analisando o gráfico acima podemos constatar que seu CC é:
CC = (d30)²/d30xd10 = 0.9894 (Mal Graduado)
Umidade Relativa do solo A umidade do solo, é a relação existente entre a quantidade de água presente no solo em um dado instante, e a quantidade total do solo. Esse valor é expresso pelo método matemático da porcentagem.
ANTES DA ESTUFA
APÓS A ESTUFA
CÁPSULA UMIDADE
1º Cápsula 50,07g 49,71g 18,53g 0,
2º Cápsula 50,30g 49,99g 16,81g 0,
3º Cápsula 50,05g 49,73g 17,79g 0,
Fórmula: h = P x Ps x 100
Ps
4.2. Discussões Após todos os resultados obtidos neste procedimento, foi possível analisar a qualidade do solo e se este é apto para ser usado em alguma obra de engenharia. Sendo este, mal graduado, onde os seus grão variam dentro de pequenos intervalos, devido ao seu coeficiente de curvatura ser abaixo de 1, como também, é muito uniforme, pois seu coeficiente de uniformidade é menor que 5.
5 CONCLUSÃO
Sendo assim, pode-se observar que o ensaio tem fins de ensinar a determinação da granulometria para se determinar o tipo de solo e se este solo está apto para ser usado em uma determinada obra de engenharia. Vale ressaltar que podemos caracterizar este solos analisado, sendo mal graduado e uniforme, pois seu “CC” (coeficiente de curvatura) e “CU” (coeficiente de uniformidade) deram respectivamente os valores, 0.9894 e 2.94.
No entanto, o ensaio foi de extrema importância, pois agregamos e assimilamos bem os conceitos teóricos e práticos repassados neste procedimento, que teve como objetivo a análise granulométrica de um determinado solo conhecendo os seus percentuais, para obtenção de resultados e informações que serão utilizados no decorrer da disciplina de Mecânica dos Solos como também ao longo da vida profissional, atuando como Engenheiro Civil.
