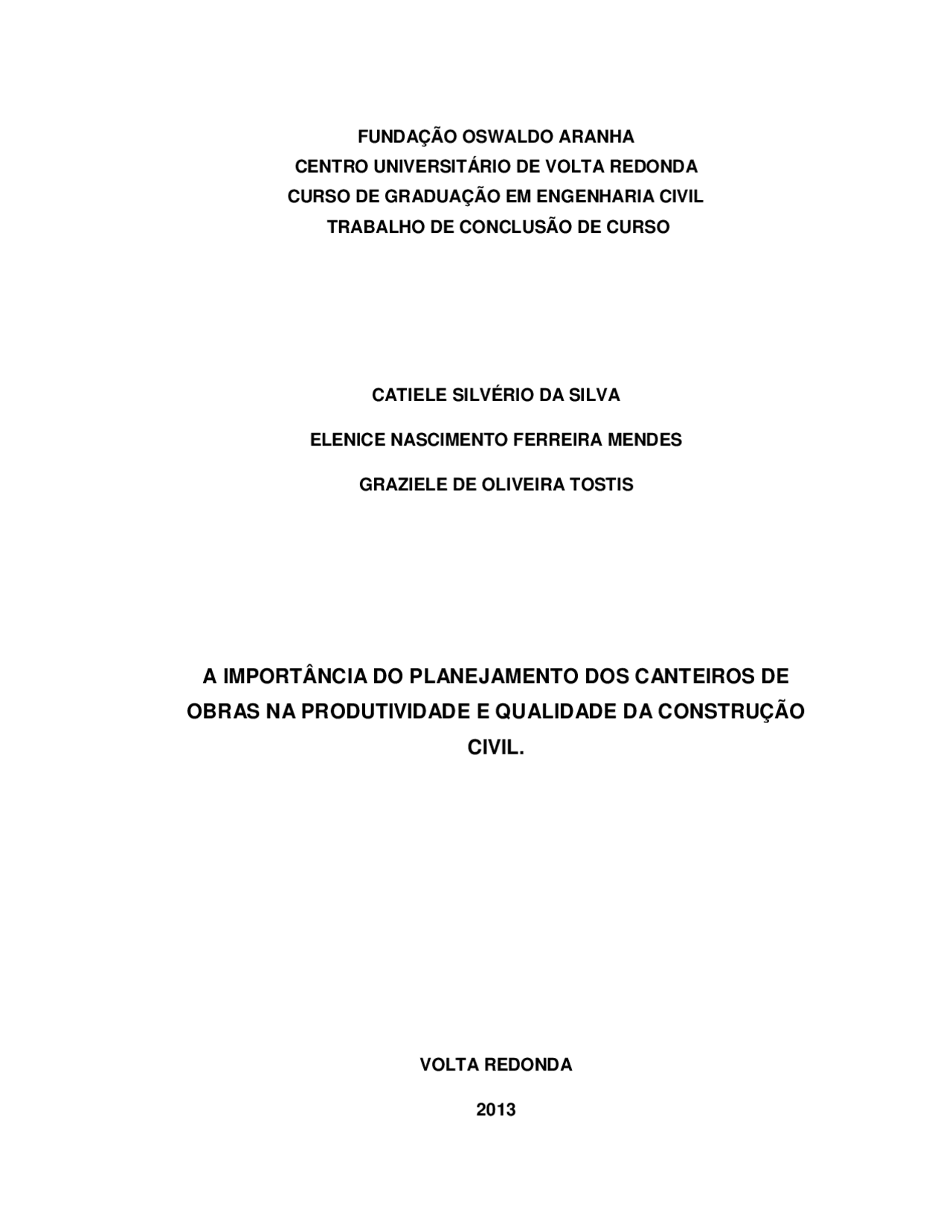

Monografia apresentada ao Curso de Engenharia Civil do UniFOA como requisito à obtenção do título de Engenheiras Civis. Alunas: Catiele Silvério da Silva Elenice Nascimento Ferreira Mendes Graziele de Oliveira Tostis Orientador: Prof. M.Sc. José Marcos Rodrigues Filho VOLTA REDONDA 2013
Dedicamos este trabalho aos nossos pais, e familiares que nos apoiaram e compreenderam nosso esforço durante esta jornada.
Agradecemos primeiramente a Deus que nos fortaleceu durante esta caminhada; ao nosso orientador Prof. M.Sc. José Marcos Rodrigues Filho que com sua sabedoria nos deu ferramentas para desenvolvimento deste trabalho.
QUADRO 1 Traços de concreto.............................................................................. 24 QUADRO 2 Modelo de composição de Serviços - manufatura de concreto - Canteiro 1 ................................................................................................................................. QUADRO 3 Modelo de composição de Serviços - manufatura de concreto - Canteiro 2.................................................................................................................................
IBGE - Instituto Brasileiro de Geografia e Estatística. NR 18 (1999) - Norma Regulamentadora de Condições e Meio Ambiente de Trabalho na Indústria da Construção. PCMAT - Programas de Condições e Meio Ambiente de Trabalho na Indústria da Construção Civil. TCPO – Tabelas de Composições de Preços para Orçamentos.
Gráfico 1 Demonstrativo de custos.......................................................................... Gráfico 2 Comparativo de rendimento....................................................................
Fotografia 1 Vestiário do Canteiro de Obras da GPO (2013).................................1 8 Fotografia 2 Refeitório do Canteiro de Obras da GPO (2013).................................
13 1 INTRODUÇÃO A produtividade na Construção Civil comparada com países mais desenvolvidos se dá pela baixa qualificação da mão-de-obra como também pela pouca utilização dos modernos recursos tecnológicos. Mundialmente a Construção está entrando na era dos pisos elevados, do concreto de alto desempenho, da utilização de plásticos, bronze, latão e até metais nobres como o ouro, nos acabamentos de materiais sanitários, por exemplo. “Os chineses constroem prédios com 500 metros de altura. Os japoneses projetam um com 1000 metros. O mundo atinge 6 bilhões de habitantes. Reservas de água e energia, madeira, agregados naturais e outras matérias primas começam a escassear em várias partes do planeta. A força de trabalho escravo já foi eliminada em quase todas as partes do mundo. Em seu lugar surgem máquinas que transformam energia em força e trabalho”(THOMAZ, 2001). Segundo o Instituto Brasileiro de Geografia e Estatística – IBGE (2013), nas ultimas décadas o que tem contribuindo num melhor panorama econômico nacional é a Construção Civil, gerando o aumento das riquezas, embora faz-se mister uma efetiva melhoria da qualidade dos serviços, consequentemente, da satisfação dos clientes, reduzindo os tão propalados desperdícios de materiais e mão de obra, enfim, um planejamento pragmático das diversas etapas e atividades das construções, aqui, no recorte de uma melhor organização dos Canteiros de Obras, fundamentalmente no seu lay out , otimizando o processo produtivo como um todo. “Criar novos cenários e panoramas de desempenho mais promissores e eficazes, responder a novas condições e necessidades, assim como atender a novas demandas, estes são os desafios com que toda organização se defronta e deve assumir a fim de que continue saudável e como organismo vivo, continue se desenvolvendo”(LÜCK,2003). Planejar e organizaré uma questão de conciliar técnicas, bom senso e explorar os recursos necessários presentes nas regiões das construções. Tal estudoprévio, a fim de evitar improvisações e consequentemente queda na produtividade das atividades deve ser difundido e visto de forma holística pelas empresas do Setor, aplicando-se, guardadas as devidas proporções, às obras de pequeno, médio e grande porte.
15 de um bom planejamento, que sob a ótica deste trabalho, inicia-se pela eficiência do canteiro de obras. Vislumbrou-se com este trabalho ter uma melhor compreensão do tema abordado buscando contribuir com as futuras gerações de discentes e recém- egressos, da importância de um bom planejamento dos canteiros de obra e de sua efetiva participação na melhoria da produtividade das atividades. Espera-se contribuir com a presente peça Acadêmica não somente aos Discentes em Conclusão da Graduação, como também ao recém-egressos dos Cursos de Engenharia Civil, tendo plena consciência que não esgotará o assunto, possibilitando aos futuros Discentes em fase de conclusão, que possam enriquecer ainda mais o presente, como ampliá-lo, contribuindo sobremaneira na melhoria da qualidade de tão importante segmento. 1.1 O Canteiro de Obras No presente item mostra-se de forma holística os componentes básicos de um canteiro de obras, usualmente aplicado em nossa Região e País, de acordo com os preceitos da NR-18. “Esta Norma Regulamentadora (NR) estabelece diretrizes de ordem administrativa, de planejamento e organização, que objetivam a implantação de medidas de controle e sistemas preventivos de segurança nos processos, nas condições e no meio ambiente de trabalho na indústria da construção ”(SAMPAIO, 1999 ).
1. 1 .1Estudos das Instalações do Lay Out Planejar a logística do canteiro de obras começa basicamente com o planejamento do lay out do canteiro, que de acordo com a NR 18 (1999), as áreas de vivências devem conter requisitos de mínimo conforto e higiene para os trabalhadores. Um canteiro eficiente evita desperdícios de materiais e tempo para
16 realização das atividades. Antes de inicializar uma obra, deve se saber que tipo de serviço será executado, detalhando-o, através do planejamento, permitindo que haja prioridades e importâncias. Sendo assim, na fase de implantação do canteiro os responsáveis deparam muitas vezes com situações diferenciadas tais como, por exemplo, projetar um canteiro de obras com área de vivência de acordo com a recomendação normativa, em terreno urbano, com dimensões reduzidas e a taxa de ocupação quase integral. 1.1. 2 Áreas de Vivência De acordo com a NR 18 (1999), construções com vinte trabalhadores ou mais é requisito obrigatório à elaboração de “Programas de Condições e Meio Ambiente de Trabalho na Indústria da Construção Civil” (PCMAT), que exige entre outros documentos, o arranjo físico e inicial do canteiro de obras. As instalações provisórias no canteiro de obras deve ter por objetivo, dar todo o suporte à construção, contendo administração, controle dos processos produtivos e condições aos trabalhadores. É preceito sine a qua non, obrigatório, o canteiro dispor, no mínimo de: instalações sanitárias, vestiários, local de refeições e cozinha (se houver preparo de refeições); quando o canteiro se disponibilizar de trabalhadores alojados deverá conter: alojamento, lavanderia, área de lazer, ambulatório (quando houver mais de 50 funcionários). Cumula-se a tal exigência os ditames da NBR- 9050: 2004 esta norma substitui a ABNT NBR- 9050:1994que estabelece critérios e parâmetros técnicos a serem observados quando do projeto, construção, instalação e adaptação de edificações, mobiliário, espaços e equipamentos urbanos às condições de acessibilidade, que trata da acessibilidade nos múltiplos ambientes urbanos, públicos ou privados.
18 1.1.4 Vestiários São instalações para troca de roupas de funcionários que trabalham em canteiros, porém não residem neles. Deverão conter armários individuais com segurança adequada a preservar seus pertences, resguardando também a privacidade dos usuários, de acordo com Fotografia 1. Fotografia1 Vestiário do Canteiro de Obras da GPO (2013). 1.1.5 Alojamentos Local destinado a abrigar os funcionários que por conveniência dos serviços ou por terem domicílio longínquo, tomando-se precauções complementares para que se possa assegurar um mínimo de conforto e, sobretudo, qualidade de vida, a esses atores, propiciando-lhes abastecimento de água potável, luz natural e artificial, higiene e dedetização periódica, para evitar a presença e proliferação de vetores. Na Figura 2, há um exemplo de projeto de alojamento, conforme a NR 18.
19 Figura 2 Projeto de alojamento para 20 funcionários. Fonte: Amazon Todem, construção de instalações para canteiros de obras (2013). 1.1.6 Locais das Refeições É requisito obrigatório da NR 18 (1999), local adequado para realização de refeições. Caso seja uma obra de grande porte não precisa necessariamente que todos realizem as refeições simultaneamente, podendo alternar em grupos ou turnos, como também possuir lavatórios para que os funcionários possam ter assepsia bucal e higiene (lavar as mãos, por exemplo). Vejamos Fotografia 2, extraída do canteiro de obras da Arena Olímpica, da Empresa GPO.
