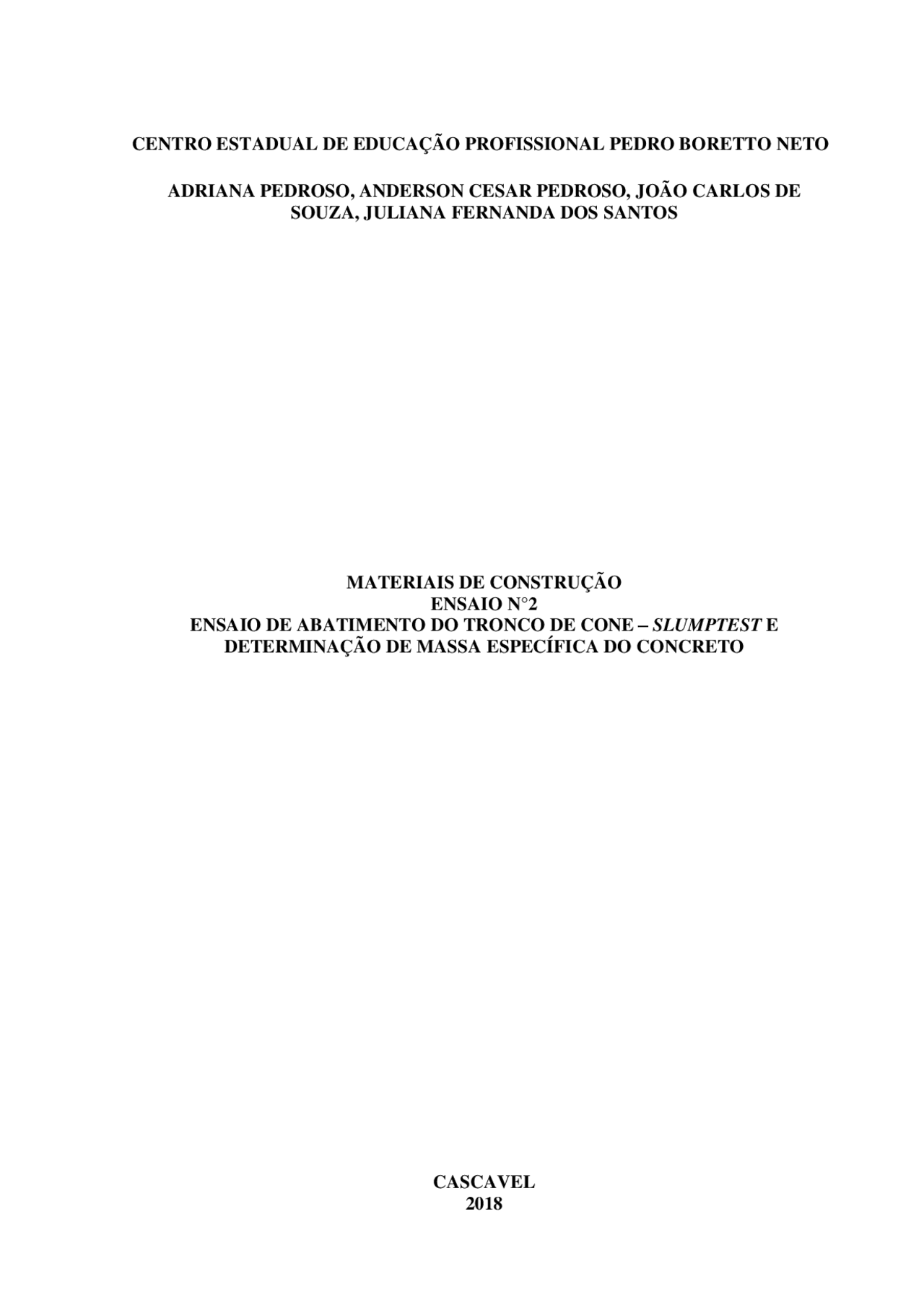

CENTRO ESTADUAL DE EDUCAÇÃO PROFISSIONAL PEDRO BORETTO NETO

ADRIANA PEDROSO, ANDERSON CESAR PEDROSO, JOÃO CARLOS DE

SOUZA, JULIANA FERNANDA DOS SANTOS

MATERIAIS DE CONSTRUÇÃO

ENSAIO N°

ENSAIO DE ABATIMENTO DO TRONCO DE CONE – SLUMPTEST E

DETERMINAÇÃO DE MASSA ESPECÍFICA DO CONCRETO

CASCAVEL

CENTRO ESTADUAL DE EDUCAÇÃO PROFISSIONAL PEDRO BORETTO NETO

ADRIANA PEDROSO, ANDERSON CESAR PEDROSO, JOÃO CARLOS DE

SOUZA, JULIANA FERNANDA DOS SANTOS

MATERIAIS DE CONSTRUÇÃO

ENSAIO N°

ENSAIO DE ABATIMENTO DO TRONCO DE CONE – SLUMPTEST E

DETERMINAÇÃO DE MASSA ESPECÍFICA DO CONCRETO

Relatório apresentado como requisito parcial da disciplina de Materiais de Construção do curso Técnico de Edificações do Centro Estadual de Educação Profissional Pedro Boaretto Neto. Professor: Tiago Girardi CASCAVEL 2018

1 INTRODUÇÃO

O concreto apresenta dois estados no processo de aplicação: o fresco e o endurecido. A qualidade final de uma estrutura de concreto depende do controle de suas propriedades em ambos estados, mas o controle do concreto fresco é indispensável, pois este é fundamental à execução das estruturas e às propriedades da estrutura de concreto endurecido. O principal ensaio realizado no concreto fresco é o Slump-Test ou Ensaio de Abatimento do Tronco de Cone, que mede a consistência e a fluidez do material, permitindo que se controle a uniformidade do concreto. Se a dosagem foi realizada da forma correta, a constância do abatimento vai indicar a uniformidade da trabalhabilidade. Considerando as especificações dos concretos utilizados na construção civil o Slump-Test é muito útil para o controle da qualidade do concreto no estado fresco. No entanto, é preciso ter a garantia que o concreto foi dosado adequadamente e que a trabalhabilidade foi verificada durante o seu preparo. O objetivo geral da dosagem do concreto pode ser resumido em selecionar os componentes adequados entre os materiais disponíveis e determinar a combinação mais econômica que produzirá o concreto com certas características mínimas de desempenho (METHA & MONTEIRO, 1994). Para realização do ensaio de abatimento de trono de cone utilizamos a norma ABNT NBR NM 67:1998 Concreto - Determinação da consistência pelo abatimento do tronco de cone a norma tem o objetivo de especificar um método para determinar a consistência do concreto fresco através da medida de seu assentamento, em laboratório e obra. A amostra de concreto a ser ensaiada deve ser representativa de todo o lote e deve ser obtida de acordo com a NM 33:1998 Concreto - Amostragem de concreto fresco (NBR 67 :1998). Para a realização do ensaio utilizamos o traço: 1:2,5:4:0,6. Considerando as especificações dos concretos utilizados na construção civil o Slump-Test é muito útil para o controle da qualidade do concreto no estado fresco. No entanto, é preciso ter a garantia que o concreto foi dosado adequadamente e que a trabalhabilidade foi verificada durante o seu preparo. Para a determinação de massa específica do concreto é utilizada a norma ABNT NBR NM 9833:2008 Concreto fresco - Determinação da massa específica, do rendimento e do teor de ar pelo método gravimétrico que visa obter a massa específica do concreto fresco adensado, incluindo o volume de ar aprisionado e incorporado.

2 MATERIAIS E MÉTODOS

2.1 MATERIAIS E EQUIPAMENTOS UTILIZADOS

2.1.1 Fabricação do Concreto  Água  Areia  Balança  Balde  Brita  Carrinho de mão  Cimento  Enxada  Espátula de aço (colher de pedreiro) 2.1.2 Massa Específica do Concreto  Balança  Concreto  Espátula de aço (colher de pedreiro)  Recipiente metálico 2.1.3 Abatimento de Tronco de Cone - SLUMPTEST  Concreto  Espátula de aço  Haste de compactação  Molde  Placa de base  Régua

2.2.3 Abatimento de Tronco de Cone - SLUMPTEST Foi umedecido o molde e a placa de base e foi colocado o molde sobre a placa de base, em seguida o operador se posicionou com os pés sobre suas aletas para manter o molde estável e o molde foi sendo preenchido de concreto com um terço de sua altura, conforme figura 3, logo após foi compactado com 25 golpes da haste de metal conforme figura 4, em seguida foi novamente colocado concreto com mais um terço de altura dentro do molde e novamente foi compactado com 25 golpes da haste de metal em seguida novamente foi acrescentado mais concreto com um terço da altura do molde e compactado com 25 golpes da haste de metal novamente, como a superfície do concreto ficou abaixo da borda do molde foi adicionado mais concreto conforme figura 5, e logo após a superfície do molde foi nivelada com uma espátula de aço figura 6, em seguida o molde foi levantado cuidadosamente na direção vertical, imediatamente após a retirada foi medido com uma régua o abatimento do concreto figura 7, determinando a diferença entre a altura do concreto e a altura do molde. Figura 3 Figura 4 Figura 5 Figura 6 Figura 7

3 APRESENTAÇÃO DE RESULTADOS

3.1 TRAÇO DO CONCRETO

Tabela 1 - Traço do concreto MATERIAIS

TRAÇO DO

CONCRETO

TRAÇO

UNITÁRIO

EM MASSA

Água 0,65 5, Areia 2,5 20 Brita 4 32 Cimento 1 8

3. 2 CÁLCULO DE MASSA ESPECÍFICA DO CONCRETO Tabela 2 – Cálculo de massa específica do concreto Peso do Recipiente metálico (g) Volume do recipiente metálico (cm³) Peso da Amostra de concreto + recipiente metálico (g) Peso da amostra de concreto (g) 4310 3675,68 12710 8400 ME = ME = ME = 2,29 kg/dm³
4. 3 ENSAIO DE ABATIMENTO DO TRONCO DE CONE – SLUMPTEST Tabela 3 – Tolerância do ensaio de slumptest Abatimento em (cm) Tolerância ( ± em cm) 1° teste 17 3 2° teste^16 m V 8400 3675,

4 CONCLUSÃO

Com os ensaios de Concreto - Determinação da consistência pelo abatimento do tronco de cone e Concreto fresco - Determinação da massa específica, do rendimento e do teor de ar pelo método gravimétrico que visa obter a massa específica do concreto fresco adensado, incluindo o volume de ar aprisionado e incorporado, respectivamente pela ABNT NBR NM 67:1998 e ABNT NBR NM 9833:2008 realizados no laboratório de materiais do CEEP com a turma do curso técnico de edificações do segundo período subsequente no dia 31 de Outubro de 2018, foi possível fabricar em laboratório e analisar amostras de concreto e determinar a massa específica do material com o ensaio sendo possível efetuar o cálculo de massa específica do concreto e realizar o teste de abatimento de tronco de cone que nos permitiu determinar a consistência do concreto fresco através da medida do seu abatimento. A necessidade de realização de ensaios técnicos se deve a manter uma padronização e qualidade no produto analisado. Houveram divergências no momento da realização dos ensaios pois para a fabricação do concreto para o teste não se tinha conhecimento do teor de umidade dos materiais utilizados.

5 REFERÊNCIAS

ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR NM 67 : Agregados – Determinação da massa unitária e do volume de vazios. Rio de Janeiro, 1998.

. NBR NM 9833 : Concreto fresco - Determinação de massa específica, do rendimento e do teor de ar pelo método gravimétrico. Rio de Janeiro, 2008. MEHTA, P. K. MONTEIRO J. M. Concreto: Microestrutura, propriedades e Materiais. São Paulo, Pini, 1994.
