INSTITUTO SUPERIOR DE TRANSPORTES E COMUNICAÇÕES
Problema 1………………………………………………………………………………………………………………………………………..(20p)
a) Desenhe e explique a curva característica do díodo Zener [10]
b) Mencione duas vantagens do rectificador de onda completa com tomada central em relação ao
rectificador de meia onda [10]
Problema 2………………………………………………………………………………………………………………………………………..(30p)

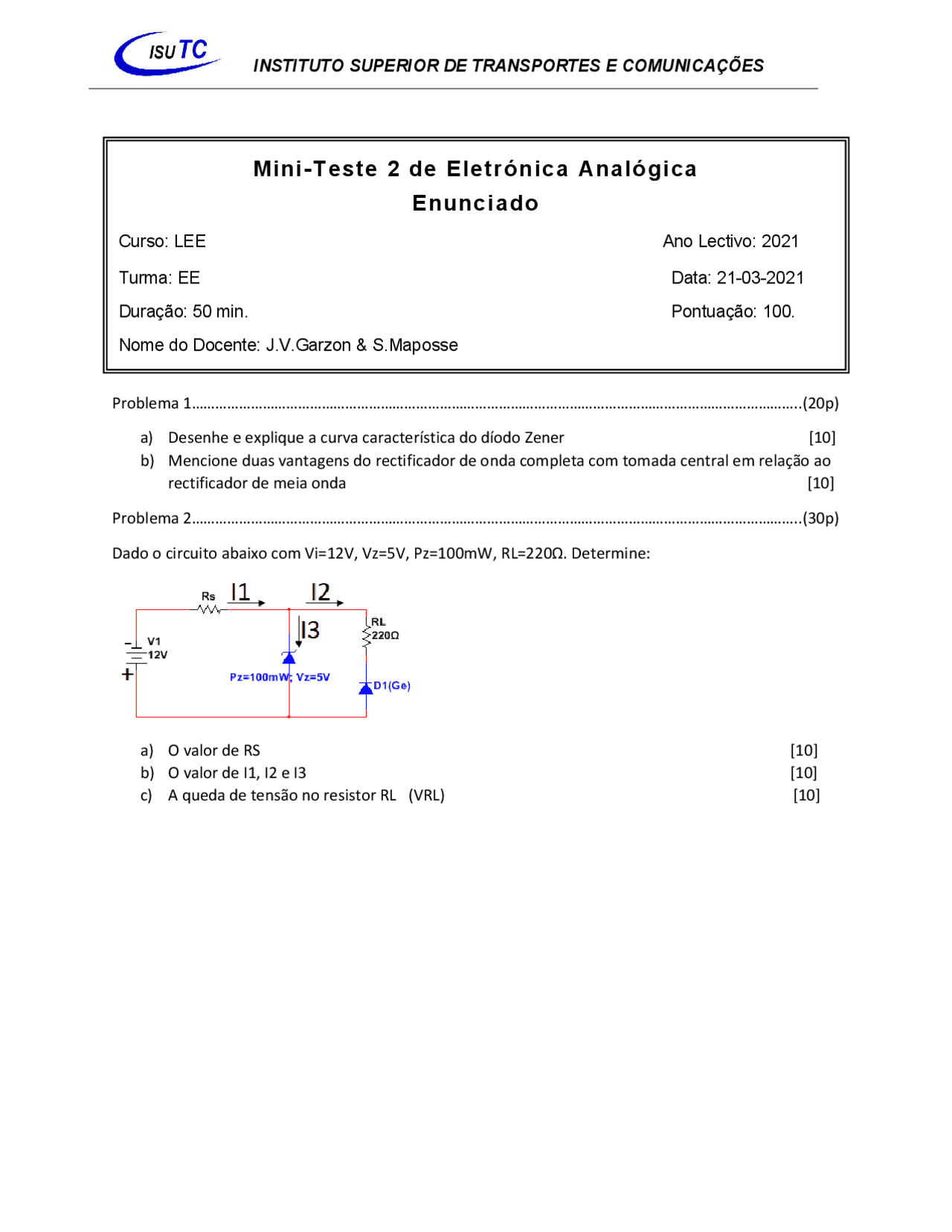

Dado o circuito abaixo com Vi=12V, Vz=5V, Pz=100mW, RL=220Ω. Determine:
a) O valor de RS [10]
b) O valor de I1, I2 e I3 [10]
c) A queda de tensão no resistor RL (VRL) [10]
Mini- T e s t e 2 de Elet r ó n i c a Analóg i c a
Enun c i a d o
Curso: LEE Ano Lectivo: 2021
Turma: EE Data: 21-03-2021
Duração: 50 min. Pontuação: 100.
Nome do Docente: J.V.Garzon & S.Maposse
