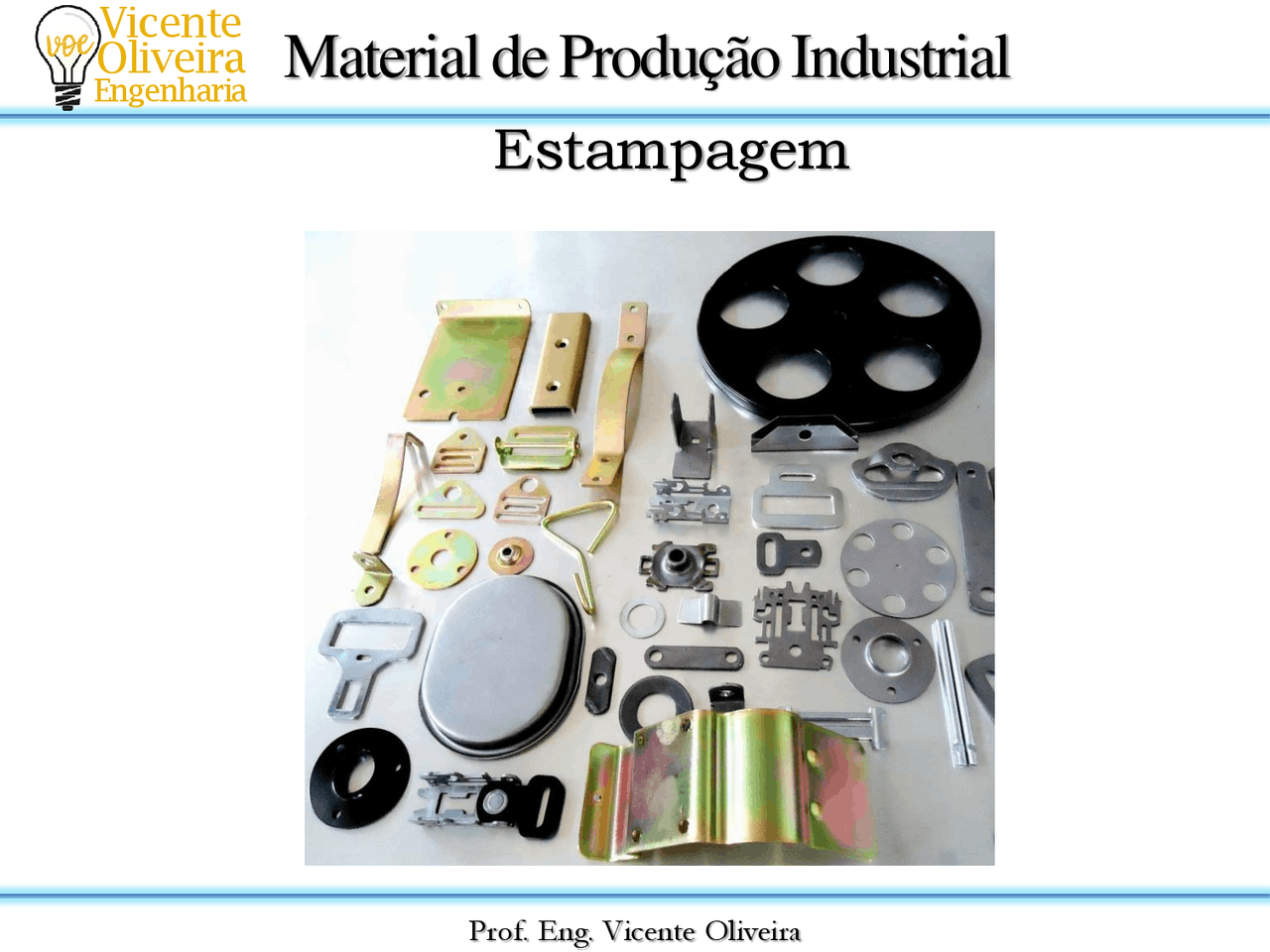

Estampagem

Material de Produção Industrial

Engenharia^ Oliveira

• Processo de conformação mecânica que engloba um conjunto de operações.
• A chapa plana é submetida a transformações que a fazem adquirir uma nova forma geométrica
• As operações básicas de estampagem são:
  • Corte
  • Dobramento
  • Estampagem profunda (ou "repuxo")

Material de Produção Industrial

Engenharia^ Oliveira

• Composição química
  • Deve ser controlada no processo de fabricação
• Propriedades mecânicas
  • Dureza
  • Resistência à tração
  • São determinadas por meio de ensaios mecânicos, testes

feitos com equipamentos especiais.

• Especificações dimensionais
  • Ajudam no melhor aproveitamento possível do material
• Acabamento e da superfície do material

• Fatores Importantes na qualidade do material:

Material de Produção Industrial

Engenharia^ Oliveira

Material de Produção Industrial

Engenharia^ Oliveira

• Prensa Mecânica

Eixo Excêntrico

Engrenagens de redução

Estampo

Material de Produção Industrial

Engenharia^ Oliveira

• Prensa Hidráulica

Material de Produção Industrial

Engenharia^ Oliveira

• Corte de chapas

• O corte é a operação de cisalhamento de um material na qual uma ferramenta ou punção de corte é forçada contra uma matriz por intermédio da pressão exercida por uma prensa.
• Quando o punção desce, empurra o material para dentro da abertura da matriz.

Material de Produção Industrial

Engenharia^ Oliveira

• A espessura da chapa a ser cortada deve ser igual ou menor que o diâmetro do punção. - Aço: folga de 5 a 8% da espessura da chapa; - Latão: entre 4 e 8% - Cobre: entre 6 e 10% - Alumínio: em torno de 3% - Duralumínio: entre 7 e 8%.
• Folgas muito grandes provocam rebarbas que podem ferir os operadores.
• As folgas pequenas provocam fissuras no material

• Corte de chapas

Material de Produção Industrial

Engenharia^ Oliveira

• Corte de chapas

• Força de corte

• É o produto da tensão de cisalhamento (σC) com a área de corte AC
  • A tensão de cisalhamento σC(kg/mm²) propriedade mecânica do material.

Ac = área de corte a qual é igual ao perímetro (p) de corte pela espessura da chapa

Material de Produção Industrial

Engenharia^ Oliveira

• Tipos de Corte

• Corte (simples) Produção de uma peça de um formato qualquer a partir de uma chapa.
• Entalhe Corte de um entalhe no contorno da peça.
• Puncionamento Corte que produz furos de pequenas dimensões.

Material de Produção Industrial

Engenharia^ Oliveira

• Rebarbação
  • Remove excedente de material das bordas deixados no corte e melhora o acabamento das paredes do corte

Material de Produção Industrial

Engenharia^ Oliveira

Material de Produção Industrial

Engenharia^ Oliveira

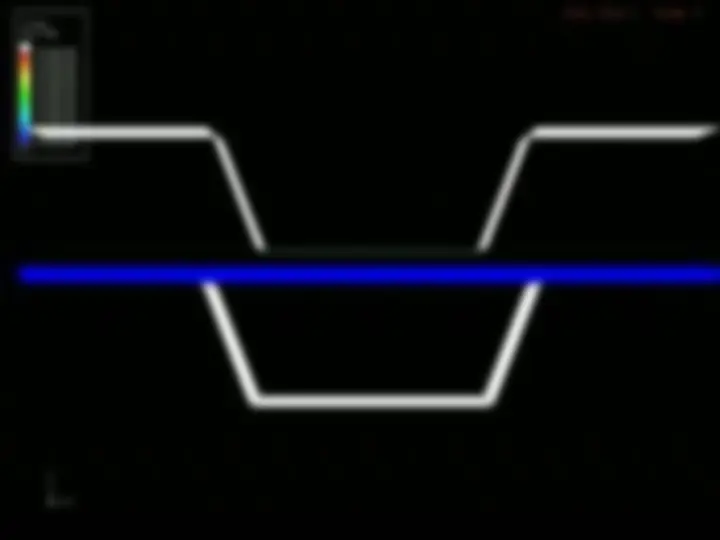

• O material sofre deformações além do seu limite elástico.
• No lado externo há um esforço de tração, o metal se alonga e há uma redução de espessura.
• No lado interno, o esforço é de compressão.

• Dobramento e Curvamento

• A linha neutra é uma região que não sofre os efeitos de tração e compressão

Material de Produção Industrial

Engenharia^ Oliveira

• Devido a recuperação elástica intrínseca no material, a peca tende a voltar a sua forma primitiva apos o dobramento.
• Quanto mais duro for o material da chapa, maior o retorno.
• Ao se construir os estampos de dobramento deve-se fixar um angulo de dobramento mais acentuado, a fim de se obter uma peca com angulo desejado
